| 查看: 876 | 回复: 2 | ||
992807204木虫 (小有名气)
|
[求助]
聚合物碳化的BET数据分析求助 已有1人参与
|

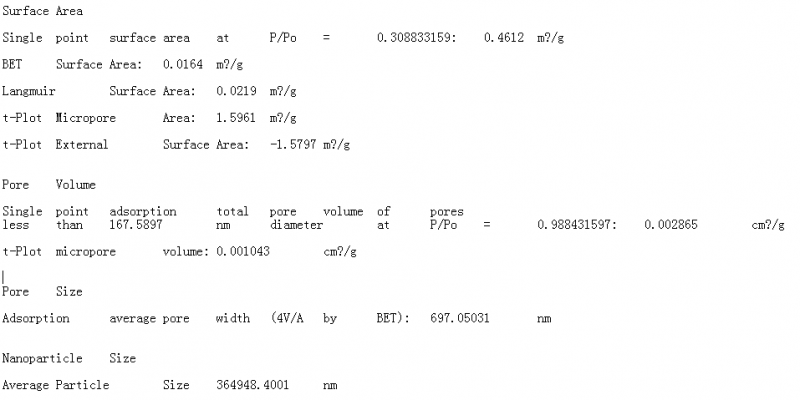

最近做的吸脱附表征，材料是聚合物700度碳化10h后得到的，方法是按照文献上得到的，一般文献上显示的BET比表面可达到>1500m2/g,我的数据显示只有0.0164m2/g,比表面几乎为零，懂BET的大神进来指导一下，下一步怎么做？不胜感激！！ A$)~@BYD1)X7_J3$9BB1(NY.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : NC-BET.TXT
2014-12-14 13:28:09, 19.2 K
» 猜你喜欢
吉林工程技术师范学院 材料与化工 （0856） 招收调剂
已经有5人回复
-
课题组(化学、化工、环境、能源、材料相关方向)欢迎你的加入
已经有13人回复
-
化学工程及工业化学论文润色/翻译怎么收费?
已经有97人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
天津科技大学-（院士团队）先进纤维与纸基功能材料团队 招收2026硕士调剂生
已经有0人回复
-
吉林工程技术师范学院 交叉学科研究院（08/07） 招收调剂
已经有4人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
化工-材料与化工接收调剂3名
已经有0人回复
-
贵州大学2026年硕士研究生招生调剂缺额信息
已经有3人回复
-
河南理工大学化学化工学院招收硕士调剂生2名
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 多孔聚合物碳化问题
已经有8人回复
- 聚合物碳化后能导电吗？
已经有3人回复
- 浓硫酸溶解聚合物后是黑色 是碳化了吗
已经有33人回复
- 【求助】聚合物高温分解还是碳化？
已经有5人回复
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fatewu: 金币+3, 谢谢回帖，欢迎常来催化，辛苦了~ 2014-12-16 13:06:19
992807204: 金币+20, ★★★很有帮助 2014-12-16 21:23:14
感谢参与，应助指数 +1
fatewu: 金币+3, 谢谢回帖，欢迎常来催化，辛苦了~ 2014-12-16 13:06:19
992807204: 金币+20, ★★★很有帮助 2014-12-16 21:23:14
|
这个数据没意义，可能是漏气或者样品前处理没处理好。建议重新测试.要注意的主要有： 1，前处理温度和时间，要合理，一般耐高温材料，微孔的要求250度处理3--5小时，既然你的材料经过高温碳化，我想300度处理3小时差不多够了。介孔材料15--200处理3--5小时即可。非多孔材料100--200度处理2--4小时即可。时间可以长些。可以根据热重分析去合理取舍。前处理得作用是把孔内的杂质和水分，以及表面的杂质去除掉。 2，检测设备的准确性和气密性，以及气路中气体是否足够。 3，预估材料的比表面积，称样量保证，多些没关系。别太少，特别是比表面积小的，样品量尽量多些。 4，合理设定参数，很多设备测试的时候有很多种测试模型，要有针对性的选择，微孔材料选用微孔模型，介孔选用介孔模型。甚至有的模型还分碳基和硅基材料。 具体请看这个帖子http://muchong.com/bbs/viewthread.php?tid=8291378&pid=3#pid3 |
2楼2014-12-16 12:49:28
3楼2014-12-17 10:33:17
