| 查看: 981 | 回复: 4 | |||
orangeoffan捐助贵宾 (初入文坛)
|
[求助]
取向三角形和织构问题已有2人参与
|
|

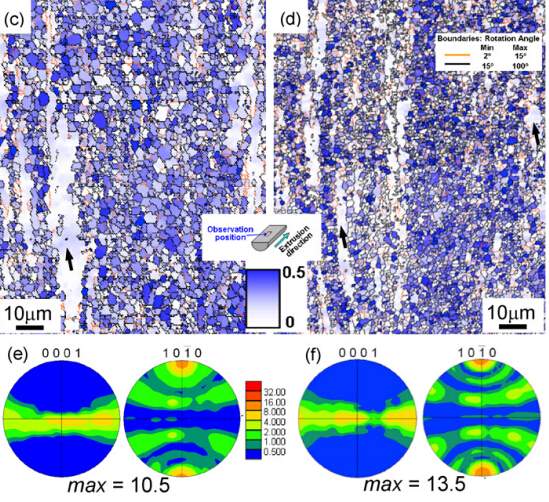

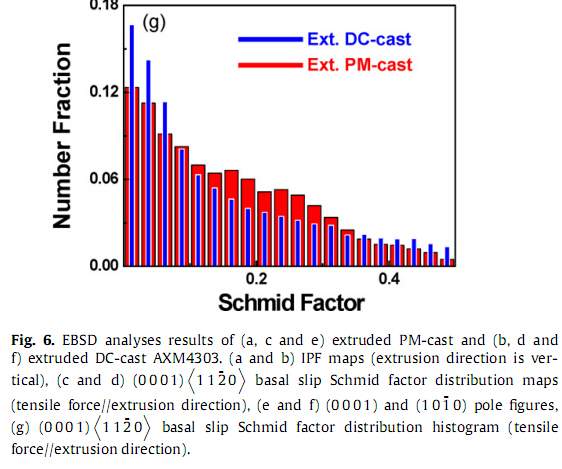

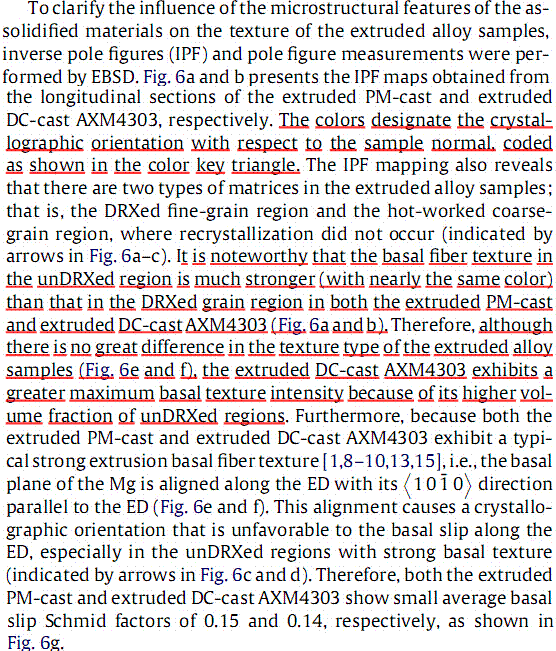

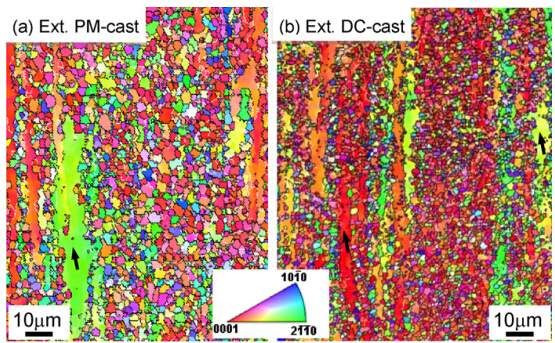

问题：1 文献中第一句划线的部分应该如何理解，是不是告诉了取向三角是哪个坐标架设置的？如何从文献中判断取向三角是哪个坐标架设置的呢？（这些组织都是取自挤压棒材的纵面，也就是平行于挤压方向的那个面），最好能说明一下红色晶粒代表什么，绿色又代表什么，谢谢。 2 文献中第二段划线的部分。按照文献的字面意思，非再结晶区域比再结晶区域有更加强烈的基面织构。作者说这是因为从EBSD上看，非在结晶区域颜色基本一致。对于左边PM-CAST的图像来说，貌似是这个原因，因为在这个图像上面，非再结晶区域是一整块蓝色。但是对于DC-CAST的图像来说，非在结晶区域有红色、黄色、绿色等细长条，它们的颜色不统一，如何说明它们比再结晶区域有更强烈的织构呢？谢谢。     |
回复此楼» 猜你喜欢
投稿返修后收到这样的回复，还有希望吗
已经有7人回复
-
压汞仪和BET测气凝胶孔隙率
已经有4人回复
-
博士申请都是内定的吗？
已经有14人回复
-
博士申请
已经有3人回复
-
谈谈两天一夜的“延安行”
已经有13人回复
-
氨基封端PDMS和HDI反应快速固化
已经有11人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有11人回复
-
论文投稿求助
已经有4人回复
-
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛
已经有3人回复
-
投稿精细化工
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- OIM/EBSP取向分析系统测试金属材料形变织构
已经有4人回复
- XRD用织构系数来判断材料表层结构的取向变化？？
已经有7人回复
- 【求助】有了解DX-2000X射线衍射仪织构测角计的没，想做取向测试
已经有5人回复
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53226
- 红花: 247
- 帖子: 7560
- 在线: 1648.8小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
2楼2014-12-13 11:09:58
huangbx3
铁杆木虫 (小有名气)
- 应助: 28 (小学生)
- 金币: 8203.5
- 散金: 20
- 红花: 5
- 帖子: 288
- 在线: 176.1小时
- 虫号: 1354428
- 注册: 2011-07-24
- 性别: GG
- 专业: 金属材料的合金相、相变及
【答案】应助回帖
感谢参与，应助指数 +1
| 文献中第二段划线的部分。我认为文献的意思是：值得注意的是两种材料中的非再结晶区域均比再结晶区域有更加强烈的织构。因此，两种材料虽然都具有相同的织构类型，但是由于DC-CAST材料含有较大比重的非再结晶区域而显示较强的织构趋势。 |
» 本帖已获得的红花（最新10朵）
orangeoffan3楼2014-12-13 17:15:11
orangeoffan
捐助贵宾 (初入文坛)
- 应助: 2 (幼儿园)
- 金币: 17.5
- 散金: 52
- 帖子: 31
- 在线: 13.5小时
- 虫号: 3573018
- 注册: 2014-12-02
- 专业: 金属材料的合金相、相变及
4楼2014-12-15 14:47:29
huangbx3
铁杆木虫 (小有名气)
- 应助: 28 (小学生)
- 金币: 8203.5
- 散金: 20
- 红花: 5
- 帖子: 288
- 在线: 176.1小时
- 虫号: 1354428
- 注册: 2011-07-24
- 性别: GG
- 专业: 金属材料的合金相、相变及
5楼2014-12-19 17:11:43
