[求助] 金相大神请进来看看。。。没金币，但是图挺漂亮的 已有4人参与

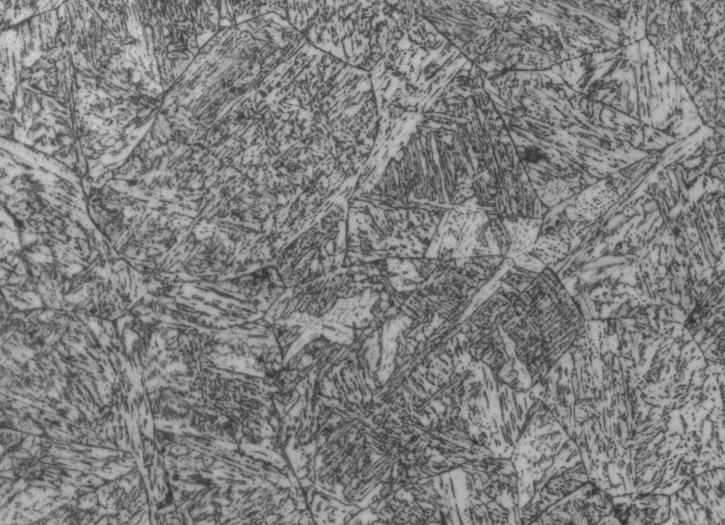

焊接热影响区处的金相，500倍光学显微镜下。
求助这是什么体？？
一般这种组织的维氏硬度大概多少？
在热影响区出现这种组织正常吗？
如果不正常引起的因素一般是什么？
金相大神请进来看看。。。没金币，但是图挺漂亮的
小弟刚进科研圈儿。。。求大腿帮助啊。。。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.png
    • 2014-12-06 15:32:49, 412.96 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-06 15:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xukuilong

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
liubeichen: 金币+5, ★★★★★最佳答案, 大神的解答神准，今天请教了一位分析测试中心的老师，他确认是粒状贝氏体，并且准确说出了硬度。他给出的解释是一般出现马氏体不会保留图中如此明显的奥氏体晶界，一般焊接不会出现下贝氏体，点状和细长的是粒状的贝氏体。 2014-12-09 20:22:35
这个貌似可以是粒状贝氏体，粗晶区会出现这样的组织的，母材是不是含碳量很低
赞一下(2人) 回复此楼
8楼2014-12-08 21:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

【答案】应助回帖

感谢参与，应助指数 +1
材料的基体是什么牌号的钢啊
从金相照片上看像是回火马氏体，晶界腐蚀的很清晰，像是300M钢经过高温回火后的组织
赞一下(1人) 回复此楼
没有过人的天赋，唯有超人的勤奋
4楼2014-12-06 17:43:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Ryanyang

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
热影响区haz可细分为相变区、退火区等。就是熔池热影响到的区域。温度超过相变点就是相变区，温度低的相当于对基体退火了。看你这个组织向高度退货后的，高温回火马氏体或上呗吧，看基体原来组织如何。
赞一下 回复此楼
2楼2014-12-06 15:51:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubeichen

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by Ryanyang at 2014-12-06 15:51:11
热影响区haz可细分为相变区、退火区等。就是熔池热影响到的区域。温度超过相变点就是相变区，温度低的相当于对基体退火了。看你这个组织向高度退货后的，高温回火马氏体或上呗吧，看基体原来组织如何。

这个相变区，接近熔合线了。原母材是复相钢，主要是贝氏体和铁素体。跟这个形态差别很大
赞一下 回复此楼
3楼2014-12-06 15:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubeichen

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by nwpu_ranger at 2014-12-06 17:43:48
材料的基体是什么牌号的钢啊
从金相照片上看像是回火马氏体，晶界腐蚀的很清晰，像是300M钢经过高温回火后的组织

非常感谢您的回复。其实我更倾向是低温回火，中高温回火会有比较多的碳化物析出来，马氏体的位错也会减少，取向也会变得不清晰。但是这张图里面的位错看起来还是很多的，取向也相对规整。
赞一下 回复此楼
5楼2014-12-06 19:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团
引用回帖:
5楼: Originally posted by liubeichen at 2014-12-06 19:56:53
非常感谢您的回复。其实我更倾向是低温回火，中高温回火会有比较多的碳化物析出来，马氏体的位错也会减少，取向也会变得不清晰。但是这张图里面的位错看起来还是很多的，取向也相对规整。...

金相照片里很难看出来析出的碳化物，除非上电镜，还有位错能在金相里看出来吗？我同意你的观点，马氏体的位向还很清晰，不会是高温回火的产物
赞一下 回复此楼
没有过人的天赋，唯有超人的勤奋
6楼2014-12-07 12:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubeichen

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by nwpu_ranger at 2014-12-07 12:08:12
金相照片里很难看出来析出的碳化物，除非上电镜，还有位错能在金相里看出来吗？我同意你的观点，马氏体的位向还很清晰，不会是高温回火的产物...

我把黑色细长针状的东西当成位错了。那个是什么？是马氏体回火原位析出的碳化物？还是马氏体板条之间本来就存在的界面？
之前看过其他的中高温回火的图谱，光镜下碳化物是可以看到的吧，会有很多团状的产生，像挡住了视线一样，马氏体基本看不出了。
赞一下 回复此楼
7楼2014-12-08 13:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubeichen

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by xukuilong at 2014-12-08 21:03:32
这个貌似可以是粒状贝氏体，粗晶区会出现这样的组织的，母材是不是含碳量很低

是的，含碳量0.08%，碳当量0.75%左右。但是粒状贝氏体的取向会这么明显吗？
赞一下 回复此楼
9楼2014-12-09 08:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

铁杆木虫 (正式写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
10楼2014-12-09 08:45:56
