[求助] 充放电曲线电压降太大,呈现矩形,直上直下,怎么办??????????? 已有3人参与

我做超级电容器的电极测试,充放电曲线直上直下,查阅文献,有说断路,有说内阻大,也有说物质传递的,具体是怎么回事?恳请诸位大神不吝赐教,小弟感激涕零。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zsf498460717

银虫 (小有名气)

引用回帖:
3楼: Originally posted by JAY单爱 at 2014-12-05 16:27:57
做的是超级电容器电极材料,测试了好多次都是表现出了直上直下,那一部分应该是iRdrop太大,别人的只有一点点,为什么我的这么大啊,哎,纠结了很久。如果是内阻太大应该怎么解决?谢谢大神,我做的是泡沫镍沉积二 ...

首先充电时间圆圆大于放电时间,说明你这个是用效率低,看是不是MnO2负载的情况,脱落是不是严重,控制负载时间,沉积太多不利于提高性能,还有就是你这材料设置的电压有点大,减低下电压窗在试试吧,MnO2是基本不出现平台的,你这电压没问题的话看是不是泡沫Ni倍氧化了?
6楼2014-12-08 14:07:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

corrtest

木虫 (著名写手)


【答案】应助回帖

感谢参与,应助指数 +1
最好把图形贴上来,加以描述下,这样大家才好帮助你
2楼2014-12-04 13:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by corrtest at 2014-12-04 13:31:52
最好把图形贴上来,加以描述下,这样大家才好帮助你

做的是超级电容器电极材料,测试了好多次都是表现出了直上直下,那一部分应该是iRdrop太大,别人的只有一点点,为什么我的这么大啊,哎,纠结了很久。如果是内阻太大应该怎么解决?谢谢大神,我做的是泡沫镍沉积二氧化锰,也分析可能是二氧化锰导电性差,求大神解答,重谢

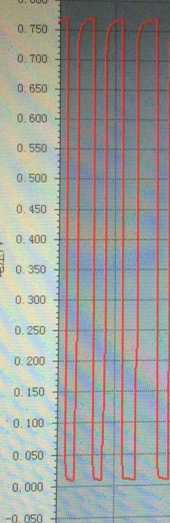

充放电曲线电压降太大,呈现矩形,直上直下,怎么办???????????

3楼2014-12-05 16:27:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

小弟平时不太用小木虫,所以有不妥之处,求各位大神不要介意,直说无妨,跪谢
4楼2014-12-05 16:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

自己顶一下,不要沉啊,求各位大神帮一下忙,老板又批了,我实在没有解决的办法了。跪谢
5楼2014-12-06 17:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by zsf498460717 at 2014-12-08 14:07:50
首先充电时间圆圆大于放电时间,说明你这个是用效率低,看是不是MnO2负载的情况,脱落是不是严重,控制负载时间,沉积太多不利于提高性能,还有就是你这材料设置的电压有点大,减低下电压窗在试试吧,MnO2是基本不 ...

首先谢谢您的回答,二氧化锰基本不出现平台是什么意思?我也觉得泡沫镍有可能被氧化,哎,一直困扰这个。沉积的量也在控制,但是电压降还是很大,很纠结啊
7楼2014-12-13 10:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

求各位大神帮忙一下,继续解答一下我的问题,跪谢了。
8楼2014-12-13 10:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

放电曲线电压降那部分直直的就下去了,各位大神,这是什么原因,我应该怎么改进。拜托了,磕头跪谢
9楼2014-12-13 10:40:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAY单爱

新虫 (初入文坛)

不要沉啊,求各位大神指点一下,不甚感激
10楼2014-12-13 16:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
