[求助] 请教solidwork 如何在圆柱体一周的侧面上画出一个椭圆？ 已有6人参与

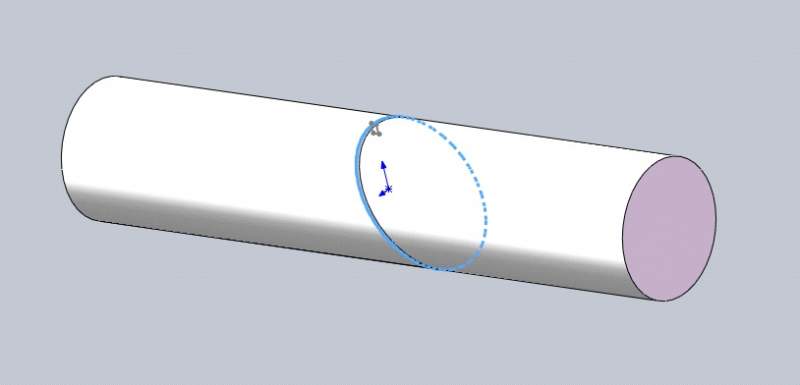

就像图上的椭圆一样，solidwork用的不多，琢磨了好一会没找到方法，求助

请教solidwork 如何在圆柱体一周的侧面上画出一个椭圆？
回复此楼

» 猜你喜欢
1楼 2014-12-02 09:01:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

azy11

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
按角度建基准面，再画草图。
赞一下 回复此楼
2楼2014-12-02 09:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
白云尖: 金币+10, ★★★★★最佳答案 2014-12-02 19:12:02

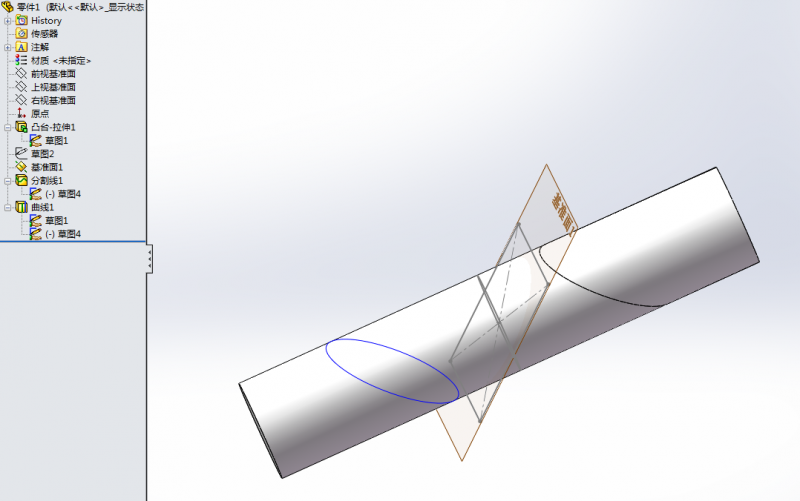

做了两个椭圆，不知道你要的是哪一种？都在曲线命令下，一个是分割线，一个是投影曲线
请教solidwork 如何在圆柱体一周的侧面上画出一个椭圆？-1
赞一下 回复此楼
潜龙 勿用
3楼2014-12-02 09:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jidawei12345

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
现在过椭圆的所在??????出一个基准???，然???在圆柱的一端??????绘圆，然???将圆???基准???投影，就???以得到你??的椭圆

[ ????С??????? ]
赞一下 回复此楼
4楼2014-12-02 10:54:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵张匹夫

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我只知道pro/E的怎么画，投影就可以！
赞一下 回复此楼
飞翔吧！！！！！！
5楼2014-12-02 11:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
2楼: Originally posted by azy11 at 2014-12-02 09:36:31
按角度建基准面，再画草图。

建基准面后能保证画的图是在圆柱面上吗？
赞一下 回复此楼
6楼2014-12-02 16:20:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 从这再次出发 at 2014-12-02 09:48:19
做了两个椭圆，不知道你要的是哪一种？都在曲线命令下，一个是分割线，一个是投影曲线


恕我愚钝，我这里已经建好基准面，曲线命令也找到了，不知道怎么操作才能画出椭圆

就是已经椭圆的倾斜角，需要在圆柱面上画出这样的椭圆
赞一下 回复此楼
7楼2014-12-02 16:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangsou

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
在底面直径的两侧的母线取两点的直径是椭圆的长轴。短轴就是圆柱的直径，然后你就应该会了吧。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-12-02 17:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
8楼: Originally posted by jiangsou at 2014-12-02 17:28:25
在底面直径的两侧的母线取两点的直径是椭圆的长轴。短轴就是圆柱的直径，然后你就应该会了吧。

以前用过gambit建模，倒是很容易建处这样的形状

感觉这母线上的点的位置不太好指定啊，这个椭圆所在基准面角度是给定的
赞一下 回复此楼
9楼2014-12-02 18:21:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heweixyz

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
投影是一种比较好的做法

[ 发自小木虫客户端 ]
赞一下 回复此楼
潜力飞行器
10楼2014-12-02 18:37:33
