小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 高分求将OIM Analysis生成的osc文件转化为HKL Channel 5能打开的格式
北京石油化工学院2026年研究生招生接收调剂公告
251/3返回列表123下一页
查看: 10121  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lglhit

金虫 (小有名气)

[求助] 高分求将OIM Analysis生成的osc文件转化为HKL Channel 5能打开的格式 已有5人参与

用OIM Analysis生成了一些EBSD数据文件，格式为.osc，回来后发现根本打不开。
学校只安装了HKL channel 5软件包。

求用OIM Analysis将.osc转化为Channel 5能打开格式文件的详细操作方法
回复此楼

» 收录本帖的淘帖专辑推荐

材料

» 猜你喜欢
1楼 2014-11-28 06:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

曾令荣

金虫 (小有名气)
引用回帖:
10楼: Originally posted by 黑色天空 at 2018-07-17 10:56:50
专家您好，我现在只有OIM Analysis处理软件，但数据是HKL Channel 5的，请问如何用HKL Channel 5将数据转化成OIM Analysis能处理的数据...

HKL家的数据可以转换为ctf格式然后就可以用OIM的打开了，具体的格式转换应该是file里export（或者save as）找找看，看见.ctf就就是他了。另外转化过来来后。在OIM打开时会有个角度转换提醒，记得选上。（HCP其实选上后也没用，他们兼容不是很好，晶粒取向不一致的。选上角度旋转的时候Z方向的晶粒取向是一致的，但是X和Y方向的晶粒取向不一样。不晓得FCC的是否一致）
另外推荐没有设备的用mtex进行ebsd数据分析
赞一下(3人) 回复此楼
22楼2019-10-07 10:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lglhit: 金币+50, ★★★很有帮助 2014-12-01 16:18:44
用OIM Analysis软件打开文件，右键Export——>Scan data，存成.ang格式，在HKL-Project操作import.......
或者Export——>Misorientation......
前者简单一些，后者需要设置数据列；
HKL对TSL兼容还不错，多相态有点问题，单相很好。
赞一下(1人) 回复此楼
每天一小步也有新高度
3楼2014-11-28 17:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空明之小

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
OIM Analysis，右键Export，Scan data，存成.ang，Misorientation
赞一下(1人) 回复此楼
在路上
5楼2014-11-29 09:25:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

引用回帖:
6楼: Originally posted by lglhit at 2014-12-01 16:21:01
右键里没有此选项啊？估计是没找对地方。
能发个图片过来吗？...

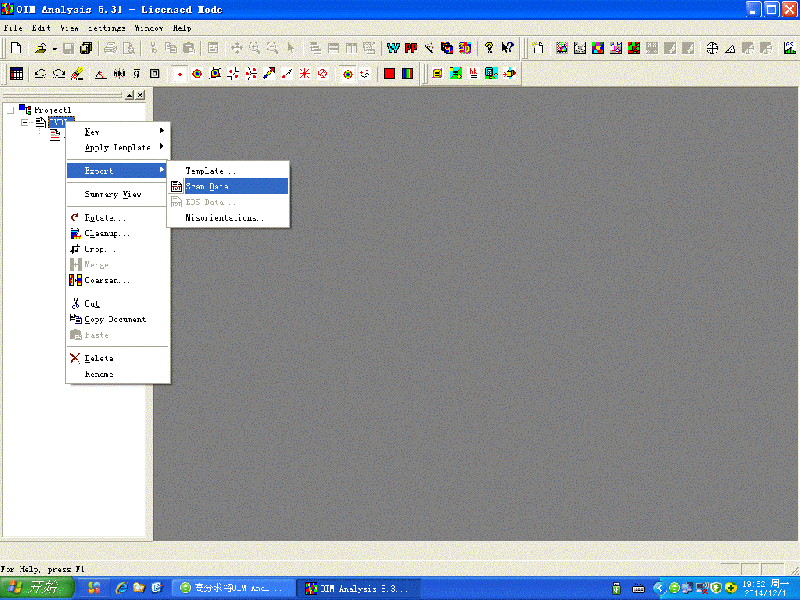

如图所见
高分求将OIM Analysis生成的osc文件转化为HKL Channel 5能打开的格式
赞一下(1人) 回复此楼
每天一小步也有新高度
7楼2014-12-01 19:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啊不踩的ljy

木虫 (正式写手)
楼主怎么转的？？现在能转了吗？我是想把channel 5 的转成OIM的，也转不了
赞一下(1人) 回复此楼
9楼2018-04-04 11:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑色天空

木虫 (著名写手)
引用回帖:
7楼: Originally posted by comma at 2014-12-01 19:55:20
如图所见

...

专家您好，我现在只有OIM Analysis处理软件，但数据是HKL Channel 5的，请问如何用HKL Channel 5将数据转化成OIM Analysis能处理的数据
赞一下(1人) 回复此楼
金属结构材料
10楼2018-07-17 10:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晓璨

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by comma at 2014-12-01 19:55:20
如图所见

...

老师您好，我现在只有OIM Analysis处理软件，但数据是HKL Channel 5的ctf格式，请问如何用HKL Channel 5将ctf格式数据转化成OIM Analysis能处理的osc格式等数据呢？
赞一下(1人) 回复此楼
13楼2018-09-10 11:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过成sjd

禁虫
本帖内容被屏蔽
23楼2021-07-19 19:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lanya1988

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不是一家的产品，估计你的愿望要落空了。还是去做实验的地方做完图再回来。
赞一下 回复此楼
2楼2014-11-28 08:40:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lglhit

金虫 (小有名气)
回去试试先
回复此楼
4楼2014-11-29 07:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lglhit

金虫 (小有名气)
引用回帖:
3楼: Originally posted by comma at 2014-11-28 17:34:58
用OIM Analysis软件打开文件，右键Export——>Scan data，存成.ang格式，在HKL-Project操作import.......
或者Export——>Misorientation......
前者简单一些，后者需要设置数据列；
HKL对TSL兼容还不错， ...

右键里没有此选项啊？估计是没找对地方。
能发个图片过来吗？
赞一下 回复此楼
6楼2014-12-01 16:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IO_0406

新虫 (初入文坛)
请问您有OIM Analysis的安装包吗？？方便发一份不？jx_41040132@163.com，万分感谢！
赞一下 回复此楼
8楼2015-12-01 13:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
