[求助] Nafion117膜的交流阻抗测试已有1人参与

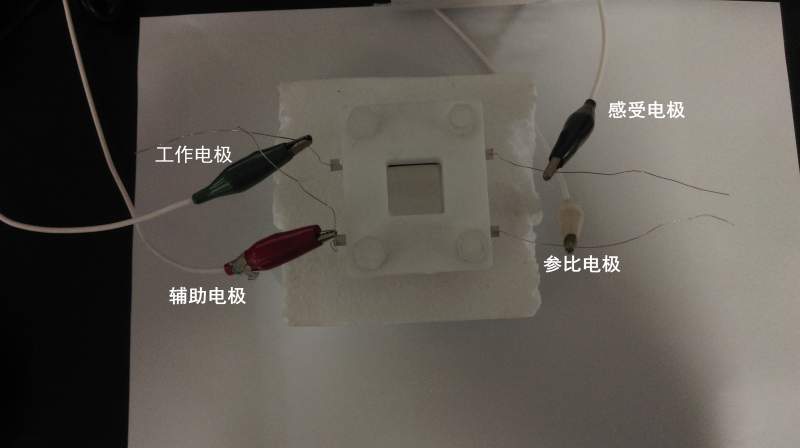

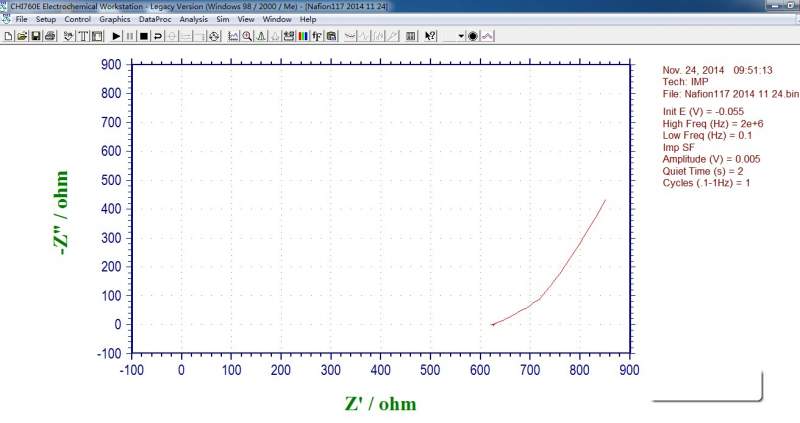

小弟最近在用上海辰华的CHI760e电化学工作站测试Nafion117膜的交流阻抗，实验装置如下图，测试条件为将测试装置放在去离子水中，室温下测试的，膜为3cmX2cm的Nafion117膜，得到下面的图，我很奇怪怎么阻抗图高频区没有半圆，我是不是实验装置的线连接有问题？还是其他问题，初次接触这些东西，希望有懂得大神赐教。

Nafion117膜的交流阻抗测试


Nafion117膜的交流阻抗测试-1


» 猜你喜欢

CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优已经有6人回复
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等已经有20人回复
分析化学论文润色/翻译怎么收费? 已经有117人回复
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士已经有24人回复
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士已经有1人回复
固态锂金属电池迁移数计算求助已经有1人回复
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补已经有0人回复
26储能博士申请自荐已经有22人回复
上海交通大学--宁波东方理工大学电池方向博士招生已经有10人回复
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）已经有0人回复
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2014-11-26 23:29:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

SCE_bar

新虫 (正式写手)

ECEPI: 12
应助: 160 (高中生)
金币: 3276.6
散金: 80
红花: 12
帖子: 522
在线: 212.5小时
虫号: 1464390
注册: 2011-10-27
专业: 电化学

【答案】应助回帖

感谢参与，应助指数 +1

感兴趣。里面的膜和四个电极的接触是怎么回事？互相之间的位置？膜是两面的，工作电极和感受电极一面，另外是其他两个？？

2楼2014-11-27 01:16:02
