[求助] 如图中ORIGIN 画出的3DXYZ图,为什么不能做出平滑曲线,类似像二维的spline 已有1人参与

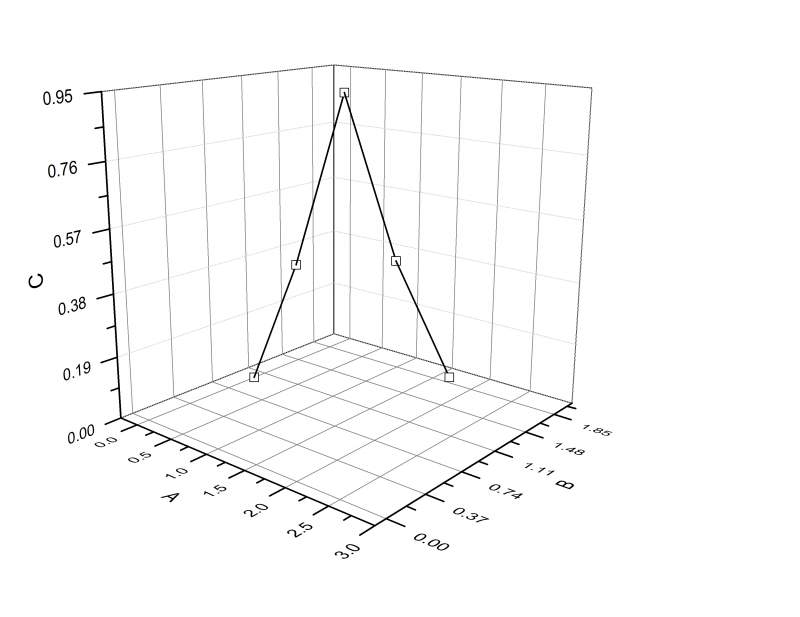

如图中ORIGIN 画出的3DXYZ图,为什么不能做出平滑曲线,类似像二维的spline,不要拟合后的,只想把5个点在三维坐标中平滑连接,如何做?

如图中ORIGIN 画出的3DXYZ图,为什么不能做出平滑曲线,类似像二维的spline
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

vasp第一性原理研究方向
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

colray

新虫 (初入文坛)

把源文件发上来大家试试
2楼2014-11-25 19:17:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf198166

至尊木虫 (著名写手)

引用回帖:
2楼: Originally posted by colray at 2014-11-25 19:17:24
把源文件发上来大家试试

5个点我随便写的坐标,这个应该没什么影响的。关键就是我的点不多,如何三维形式下平滑连接成问题,三维图情况下没有SPLINE这一项。
vasp第一性原理研究方向
3楼2014-11-25 19:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
wyf198166: 金币+5, ★★★很有帮助 2014-11-26 11:34:28
引用回帖:
3楼: Originally posted by wyf198166 at 2014-11-25 19:56:06
5个点我随便写的坐标,这个应该没什么影响的。关键就是我的点不多,如何三维形式下平滑连接成问题,三维图情况下没有SPLINE这一项。...

一个可能的方案是,先对原始数据插值后,再用origin画图。
插值处理软件,比如MATLAB。
MATLAB、MS小问题、普通问题请发帖求助!时间精力有限,恕不接受无偿私信求助。
4楼2014-11-26 08:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf198166

至尊木虫 (著名写手)

引用回帖:
4楼: Originally posted by 月只蓝 at 2014-11-26 08:56:14
一个可能的方案是,先对原始数据插值后,再用origin画图。
插值处理软件,比如MATLAB。...

你的建议提醒了我,我在二维里做了个SPLINE插值,然后输出坐标后再放在三维了,把图做出来了,谢谢
vasp第一性原理研究方向
5楼2014-11-26 11:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小树天涯

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by wyf198166 at 2014-11-26 11:31:59
你的建议提醒了我,我在二维里做了个SPLINE插值,然后输出坐标后再放在三维了,把图做出来了,谢谢...

能说的具体点吗?想在三维中加入B-SPLINE应该怎么操作?求大神回复
6楼2015-06-25 16:17:20
