[求助] 关于Fluent中叶轮叶片流道内速度分布如何获取？ 已有2人参与

求助！
现在做涡轮流量计的相关数值模拟，想要获取叶轮叶片压力面和吸力面速度如何获取？是否是要取在边界层表面？
还有中间流面的入口相对速度以及出口相对速度能否在fluent计算后获取还是要在计算前设置监控面或线？

流量计与风机 泵等类似，但是一个受流体冲击转动，一个转动带动流体，在一些特征参数的选择上应该是与风机和泵不一样吧？
恳请大家指教

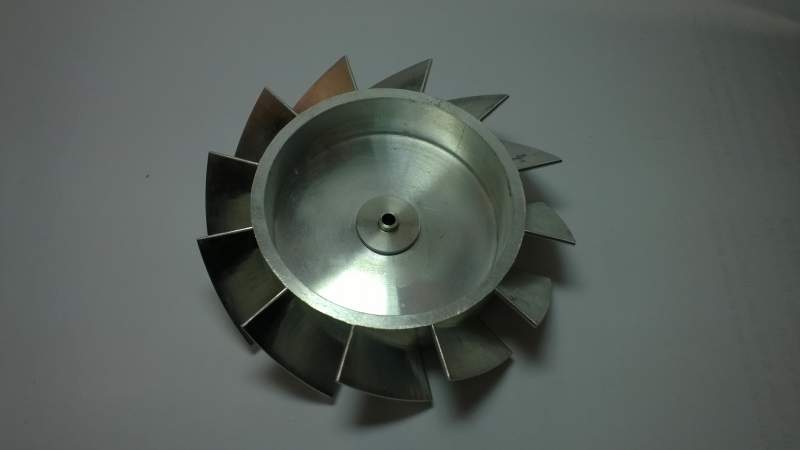

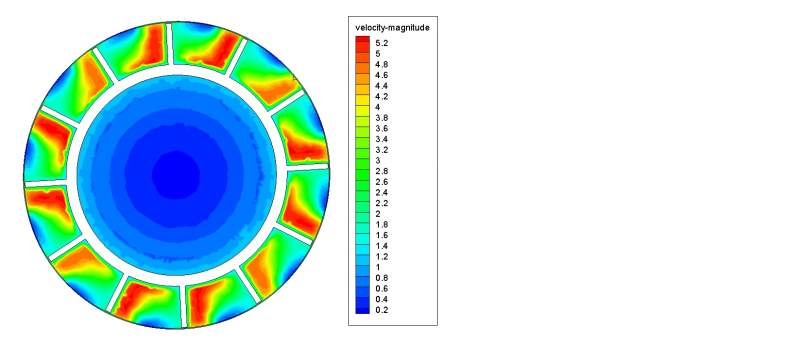

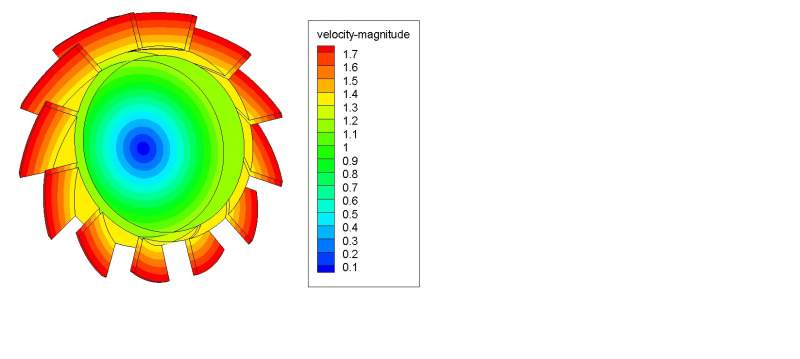

附图为叶轮实物图、叶轮截面速度分布图、叶轮表面速度分布图（不知正确否）

关于Fluent中叶轮叶片流道内速度分布如何获取？


关于Fluent中叶轮叶片流道内速度分布如何获取？-1


关于Fluent中叶轮叶片流道内速度分布如何获取？-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-25 11:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moulage

银虫 (小有名气)
求助啊求助
回复此楼
2楼2014-11-27 14:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujiabeizi

铁虫 (小有名气)

【答案】应助回帖

看你分析流场了。。。。一般取壁面附近的网格，然后出图采取出网格点上的物理量就行了。。。
流量计就类似于涡轮呗。。。气流推着它转动。。。。
赞一下 回复此楼
3楼2015-01-03 13:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haohao549

银虫 (小有名气)

【答案】应助回帖

用CFD-POST做后处理，直接设置该零件的轮廓壁面，显示云图结果
赞一下 回复此楼
4楼2015-01-04 00:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xcz609688883

新虫 (初入文坛)
请问楼主你是如何做到叶轮受流体冲击转动，目前我只会叶轮转动带动流体，所以向您请教。
赞一下 回复此楼
5楼2017-08-21 16:59:16
