基于Sentaurus软件的反相器仿真
|
||
|

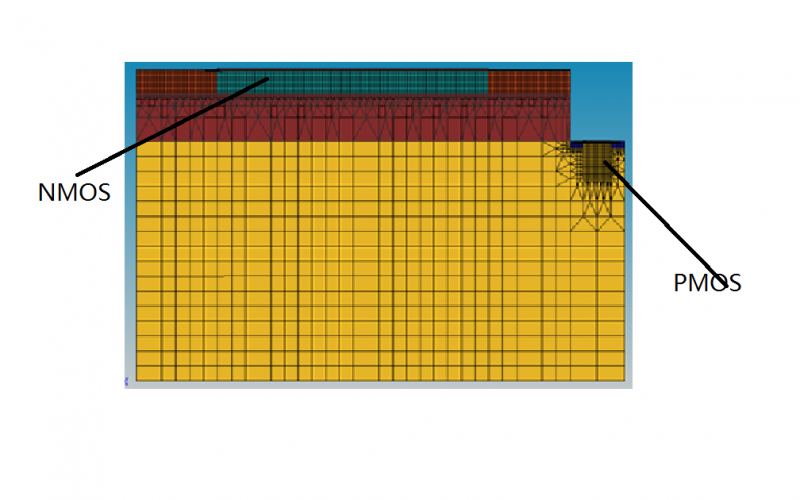

关于用Sentaurus软件仿真类似于下图图的反相器， 软件手册中虽然有例子，但是所使用的并非SDE结构编辑器，所以对于像楼主这样习惯用SDE命令绘制器件结构的虫子来讲，如果能把相应的命令修改为SDE的命令，就最好不过了，以下便是楼主修改后的文件，亲测可用。 手册中的例子只是给出了反相器的瞬态仿真，没有给出如何仿真电压传输曲线，楼主百般折腾，所写的传输文件也没能成功，所以文件中使用的是比较笨的方法，也就是多条瞬态曲线取值拟合的方法，详细可见下面文件。 楼主本着祖国科研进步的精神，现所有文件上传，希望在大家需要时能节省大家一些时间，少走一些弯路，同时希望大家能够完善，批评指正。 注释：如果那位高虫有可以直接仿真反相器电压传输曲线的文件，希望能够共享告知，不胜感激！！！ |
