[求助] 求助:如何用Materials Studio软件画钾长石晶格图已有2人参与

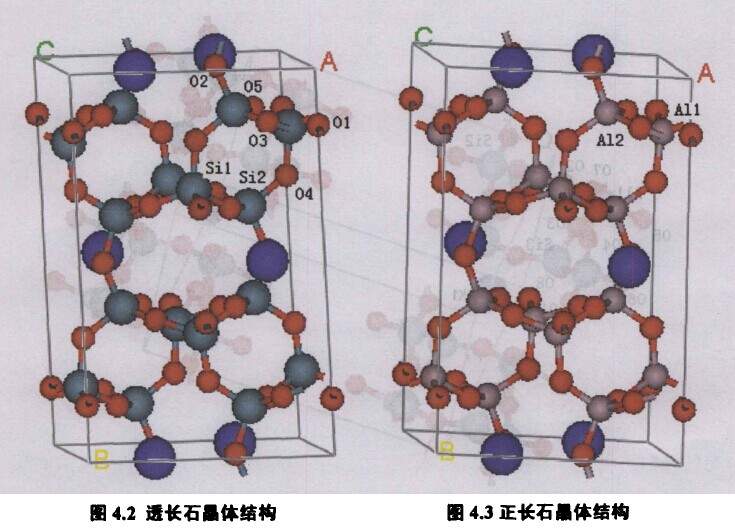

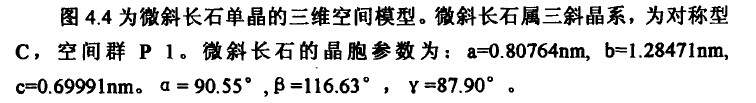

学习MS也有一段时间了,但是对怎么画钾长石的晶体结构实在不知道从哪儿下手,下面是一篇文献中的晶体结构,不知道是不是用MS软件画的,还请大神们能够指点一两

求助:如何用Materials Studio软件画钾长石晶格图


求助:如何用Materials Studio软件画钾长石晶格图-1


求助:如何用Materials Studio软件画钾长石晶格图-2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

引用回帖:
5楼: Originally posted by Ivy286 at 2014-11-25 11:03:02
我觉得最不好画的就是结构中的各原子放在哪儿,可以说的详细一点儿吗,比如去看什么教程?...

各个原子的位置需要找文献 你看看这篇文章参考了哪些文献 应该会有提到这个结构出处的
#有问题发论坛,不接受私聊#爱晶体,爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
6楼2014-11-25 11:08:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

石勤

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
月只蓝: 金币+2, 感谢指导 2014-11-25 09:44:31
Ivy286: 金币+1, 有帮助 2014-11-25 19:59:59
可以画出,还需要知道结构中每个原子的坐标,然后找一个学习教程,按上面的方法就可以输入了
2楼2014-11-24 23:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanglianli136

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
Ivy286(月只蓝代发): 金币+2, 感谢指导 2014-11-25 09:44:36
Ivy286: 金币+5 2014-11-25 20:00:34
Ivy286: 金币+2, ★★★很有帮助 2014-11-26 15:09:08
知道组成和成分直接查ICSD,然后到处.cif格式的晶格结构,直接就可以在ms中打开了
3楼2014-11-25 09:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanglianli136

铁杆木虫 (著名写手)

看看我导出的这个,其中Si和Al占同一个位,http://pan.baidu.com/share/link? ... p;amp;uk=1107555093
4楼2014-11-25 09:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ivy286

木虫 (小有名气)

引用回帖:
2楼: Originally posted by 石勤 at 2014-11-24 23:10:20
可以画出,还需要知道结构中每个原子的坐标,然后找一个学习教程,按上面的方法就可以输入了

我觉得最不好画的就是结构中的各原子放在哪儿,可以说的详细一点儿吗,比如去看什么教程?
5楼2014-11-25 11:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ivy286

木虫 (小有名气)

引用回帖:
3楼: Originally posted by wanglianli136 at 2014-11-25 09:38:32
知道组成和成分直接查ICSD,然后到处.cif格式的晶格结构,直接就可以在ms中打开了

刚看你导出的结构了,挺好的,但是为什么原子之间的键连不上呢~ 你有ICSD数据库吗?可否给我发一份,邮箱accqxuhenan.2008@163.com
7楼2014-11-25 11:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ivy286

木虫 (小有名气)

引用回帖:
6楼: Originally posted by pigrass at 2014-11-25 11:08:17
各个原子的位置需要找文献 你看看这篇文章参考了哪些文献 应该会有提到这个结构出处的...

嗯,提到了,但是没有各原子坐标,文献中只说是用Cerius2软件包提供的DwBS软件对钾长石的晶体结构进行模拟及晶体结构参数的计算,不是MS
8楼2014-11-25 11:23:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanglianli136

铁杆木虫 (著名写手)

引用回帖:
7楼: Originally posted by Ivy286 at 2014-11-25 11:10:28
刚看你导出的结构了,挺好的,但是为什么原子之间的键连不上呢~ 你有ICSD数据库吗?可否给我发一份,邮箱accqxuhenan.2008@163.com...

ms中有calculate bonds点一下自动成键,如果没有键,你可以把这个选项中的最大成键比例调大,
你在我的网盘上下载icsd吧http://pan.baidu.com/share/link? ... p;amp;uk=1107555093
需要注意的是在安装的时候把日期调到2007年四月,然后每次使用的时候都调到这个日期
9楼2014-11-26 08:54:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ivy286

木虫 (小有名气)

引用回帖:
9楼: Originally posted by wanglianli136 at 2014-11-26 08:54:01
ms中有calculate bonds点一下自动成键,如果没有键,你可以把这个选项中的最大成键比例调大,
你在我的网盘上下载icsd吧http://pan.baidu.com/share/link?shareid=1051141235&uk=1107555093
需要注意的是 ...

恩,好的,太感谢啦!
10楼2014-11-26 15:08:50
