[求助] 关于自制太阳能电池的IV曲线，图形不对啊，求大牛解释，感激不尽。。。 已有1人参与

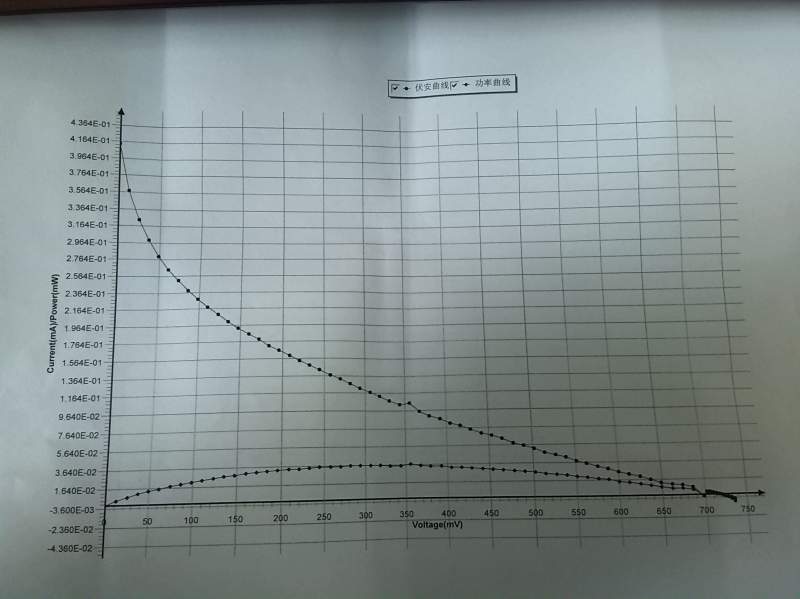

新手上路，测试的iv曲线不对，请大神赐教，是哪里设置错了吗？

关于自制太阳能电池的IV曲线，图形不对啊，求大牛解释，感激不尽。。。
回复此楼

» 猜你喜欢
勤能补拙一分耕耘一分收获
1楼 2014-11-24 12:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

erjianxin

至尊木虫 (文坛精英)

生活就是战斗！

【答案】应助回帖

是不是测试方法选的不对啊，为什么是两条线呢，我们测得都是一条线啊
赞一下(1人) 回复此楼
5楼2014-11-24 15:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erjianxin

至尊木虫 (文坛精英)

生活就是战斗！

【答案】应助回帖

如果只从上面线看的话是不对，感觉反过来还差不多，是不是电池短路了？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

gfl998788
7楼2014-11-25 16:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

erjianxin

至尊木虫 (文坛精英)

生活就是战斗！

【答案】应助回帖

感谢参与，应助指数 +1
得多提供一些信息，是什么类型的电池？用什么仪器测出的？还有接线用的是四点探针吗？
赞一下 回复此楼
2楼2014-11-24 13:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gfl998788

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by erjianxin at 2014-11-24 13:14:47
得多提供一些信息，是什么类型的电池？用什么仪器测出的？还有接线用的是四点探针吗？

小弟是初学者，不是很懂。染料敏化太阳能电池，光阳极是氧化锌，对电极是FTO玻璃表面沉积的Pt,电解液是I2，KI和碳酸丙烯酯，SPACE是用口字型的薄膜隔开的，接线是四点夹子，仪器是用太阳能模拟器测的。
赞一下 回复此楼
勤能补拙一分耕耘一分收获
3楼2014-11-24 13:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gfl998788

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by erjianxin at 2014-11-24 13:14:47
得多提供一些信息，是什么类型的电池？用什么仪器测出的？还有接线用的是四点探针吗？

希望大牛帮忙啊，感激不尽。。。
赞一下 回复此楼
勤能补拙一分耕耘一分收获
4楼2014-11-24 13:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gfl998788

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by erjianxin at 2014-11-24 15:24:32
是不是测试方法选的不对啊，为什么是两条线呢，我们测得都是一条线啊

下面的第二条线是U-P曲线，不用也可以，只看上面的U-I曲线，线的趋势跟文献不一样啊，怎么会这样呢，求指教。。。
赞一下 回复此楼
勤能补拙一分耕耘一分收获
6楼2014-11-24 17:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gfl998788

铜虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by erjianxin at 2014-11-25 16:18:20
如果只从上面线看的话是不对，感觉反过来还差不多，是不是电池短路了？

应该没有短路啊，但我不确定，您测试的时候遇见过这样的曲线吗，求指点。。。。。。
赞一下 回复此楼
勤能补拙一分耕耘一分收获
8楼2014-11-25 17:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erjianxin

至尊木虫 (文坛精英)

生活就是战斗！

【答案】应助回帖

貌似遇见过，就是在电池做坏的情况下，比较理想的IV曲线是一个近似矩形的曲线，也就是电流衰减越慢越好，而你的曲线都接近线性了，建议你再重复一下，进而观察测试结果
赞一下 回复此楼
9楼2014-11-25 22:46:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erjianxin

至尊木虫 (文坛精英)

生活就是战斗！

【答案】应助回帖

而且ISC貌似很小啊，VOC还是挺高的，FF很低，感觉就是电池做的有问题
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gfl998788
10楼2014-11-25 22:49:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
