[求助]
点焊模拟问题求指教
|
|

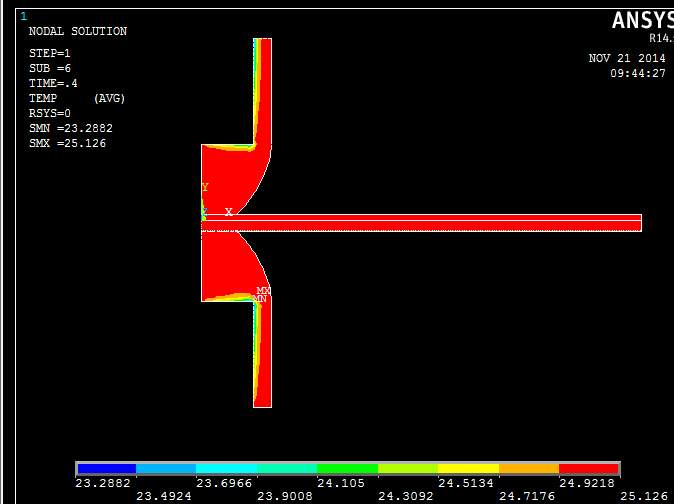

我的版本是14.5，计算点焊的电热耦合，用的单元是plane223，施加电流后为什么模型还是初始设定温度25℃，计算过程没有警告和错误。下面是计算过程，前面模型建立是GUI操作 http://image.keyan.cc/data/bcs/2 ... _1416792918_167.jpg lsel,s,,,23 nsll,s,1 cp,2,volt,all alls /solu antype,4 autots,on kbc,1 outress,all,all ic,all,temp,25 lsel,s,,,24 lsel,a,,,30 lsel,a,,,35 lsel,a,,,36 sfl,all,conv,3800,25 alls lsel,s,,,6 lsel,a,,,12 lsel,a,,,1 lsel,a,,,7 lsel,a,,,9 lsel,a,,,5 lsel,a,,,4 lsel,a,,,32 lsel,a,,,15 lsel,a,,,18 lsel,a,,,33 sfl,all,conv,25,25 alls lsel,s,,,27 dl,all,blank,volt,0 alls fk,23,amps,30000 time,0.4 timint,on deltim,0.005 solve  )EXIH2Q@0(HDVF``EHQIITC.jpg |
