小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » icem生成弯管端面
263/3返回列表上一页123
查看: 3927  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

西南路人

金虫 (小有名气)
引用回帖:
18楼: Originally posted by sd116202 at 2015-09-19 07:57:12
我现在也遇到这个奇怪的问题了，请问你们都是怎么解决的啊？...

左上角Geometry的复选框里的那个Subsects勾不要打上，from curves是可以生成端面的。我刚刚发现的
赞一下 回复此楼
21楼2015-12-01 22:31:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tinymian

新虫 (初入文坛)

【答案】应助回帖

为什么不用别的建模软件，icem虽然有建模功能，但操作起来不嫌麻烦吗

发自小木虫Android客户端
赞一下 回复此楼
22楼2015-12-02 11:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr_season

金虫 (初入文坛)

【答案】应助回帖

导入几何文件后按照书上的步骤为什么建立拓扑结构得不到一样的结果？得出的面是一半的？？
赞一下 回复此楼
23楼2015-12-21 17:38:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

你先build topology一下，然后再由线生成面应该就可以了。类似的问题都可以解决

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
24楼2015-12-22 08:33:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IACTIONNOW

新虫 (初入文坛)
楼主，你的问题怎么解决的呀？我现在遇到这个问题也难住了，from2-4curves不会选，from curves根据上面的方法不对呀，能不能具体说明一下，非常感谢！
赞一下 回复此楼
25楼2016-04-22 10:10:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光影剪刀手

新虫 (小有名气)

【答案】应助回帖

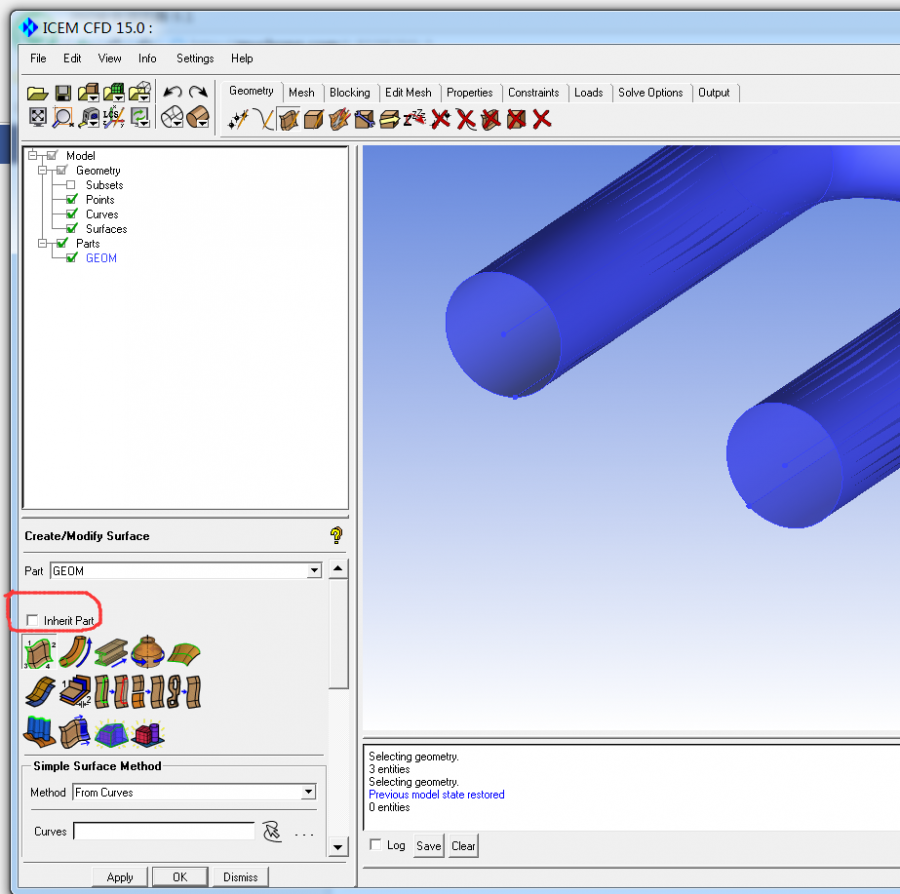

问题已经解决，画那个面时，取消左上角inherit part的勾选，如下图。
icem生成弯管端面
赞一下(1人) 回复此楼
26楼2017-09-08 08:57:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
