[求助]
icem生成弯管端面 已有10人参与
|
||
|

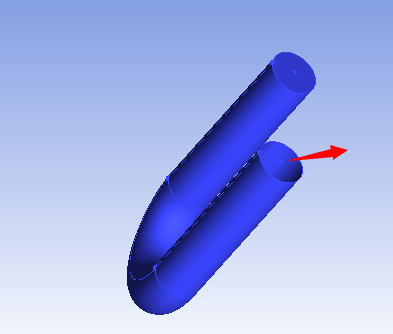

新手用icem做一个管道流动问题，点、线、面顺序，但是在生成直管道端面时，其中一个管道的端面在点 时，生不成端面，而另一个直管道就能生成端面，有箭头的是生不成端面的那端。 我先找到5个点p1(0,0,0),p2的坐标偏移p1(0,0,5000),p3的坐标偏移p2（-1500,0,1500），),p4的坐标偏移p2（-3000,0,0），),p5的坐标偏移p4（0,0,-5000）。 2. 将p2隐藏，然后在xy坐标平面，以p1点为圆心做半径为600的圆曲线，再将p2显示，p1.p2连线，p2，p3，p4，连曲线，p4，p5连线 3. 用将p1为圆心的圆延伸到p2形成直管道，再用延伸到p4形成弯管道，再用形成另一端直管道。 4. 形成端面的问题。用下图形成端面，点最开始以p1为圆心画的那个圆曲线，形不成端面，但是另一端就可以，也不知道怎么回事儿？  d439b6003af33a8766cdfe06c55c10385343b50e.jpg |
