| 查看: 1268 | 回复: 9 | ||
von_weiqiang木虫 (正式写手)
|
[求助]
DPM直孔喷嘴附近流场很乱，怎么解决？ 已有3人参与
|
|

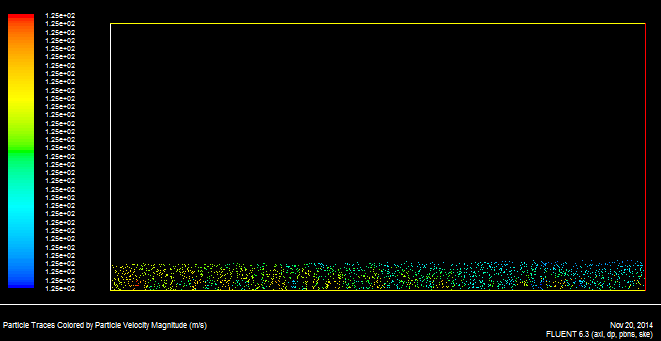

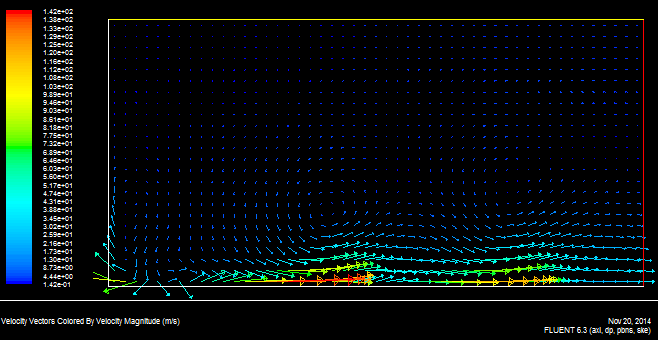

二维稳态轴对称直孔喷嘴，喷注液体是水，环境是静止空气。喷嘴直径0.5mm，长度5mm，流量15g/s，喷嘴的状态是flip，液滴速度约125m/s，锥角很小。计算区域轴向5mm，径向2.5mm，均匀网格，网格间距0.1mm。上边界和左边界都是壁面，下边界是对称轴，右边界是压力出口。湍流k-e模型，双向耦合，不计液滴碰撞破碎，选择inert液滴。 现在问题来了：计算出来的液滴轨迹是正常的，但是喷嘴出口附近气流很混乱，各种小涡，并且流线很不稳定，残差降不下去。改过液滴个数，无论用10个还是100个，没有缓解的趋势，加密网格也没有用。这是什么原因呢？  这是颗粒的分布  这是某一个状态下的流线  这是某一个状态下的速度矢量  |
回复此楼» 猜你喜欢
297求调剂
已经有7人回复
-
343求调剂
已经有3人回复
-
085600，专业课化工原理，321分求调剂
已经有5人回复
-
311求调剂
已经有5人回复
-
南京大学化学调剂
已经有6人回复
-
一志愿华东师范大学有机化学专业，初试351分，复试被刷求调剂!
已经有4人回复
-
298求调剂
已经有4人回复
-
材料学硕333求调剂
已经有11人回复
-
0856求调剂
已经有7人回复
-
356求调剂
已经有3人回复
2楼2014-11-21 10:17:18
von_weiqiang
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 1453
- 散金: 390
- 红花: 4
- 帖子: 581
- 在线: 254.5小时
- 虫号: 2070109
- 注册: 2012-10-18
- 专业: 燃烧学
3楼2014-11-21 11:20:29
4楼2014-11-22 14:43:10
zhenwuhuang
至尊木虫 (文学泰斗)
- 应助: 4351 (副教授)
- 金币: 10180.3
- 散金: 1
- 红花: 137
- 帖子: 65926
- 在线: 2433.9小时
- 虫号: 2227382
- 注册: 2013-01-07
- 性别: GG
- 专业: 人类营养
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
von_weiqiang: 金币+8, ★★★很有帮助, 多谢回复 2014-12-24 20:27:00
感谢参与，应助指数 +1
von_weiqiang: 金币+8, ★★★很有帮助, 多谢回复 2014-12-24 20:27:00
|
柴油机孔式喷嘴内气液两相流场的数值模拟研究 http://www.doc88.com/p-352295999409.html |
5楼2014-11-22 15:23:09
von_weiqiang
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 1453
- 散金: 390
- 红花: 4
- 帖子: 581
- 在线: 254.5小时
- 虫号: 2070109
- 注册: 2012-10-18
- 专业: 燃烧学
6楼2014-12-24 20:25:33
7楼2015-01-06 18:22:51
von_weiqiang
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 1453
- 散金: 390
- 红花: 4
- 帖子: 581
- 在线: 254.5小时
- 虫号: 2070109
- 注册: 2012-10-18
- 专业: 燃烧学
8楼2015-01-06 22:58:42
9楼2015-01-07 10:08:10
von_weiqiang
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 1453
- 散金: 390
- 红花: 4
- 帖子: 581
- 在线: 254.5小时
- 虫号: 2070109
- 注册: 2012-10-18
- 专业: 燃烧学
10楼2015-01-07 17:05:09
