[交流] 求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下 已有5人参与

各位大虾们！请帮忙看下附件的图片，给解析下1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa原因？

求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下
回复此楼

» 猜你喜欢
1楼 2014-11-19 11:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiangl87

禁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
2楼2014-11-19 11:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libolin98

新虫 (初入文坛)

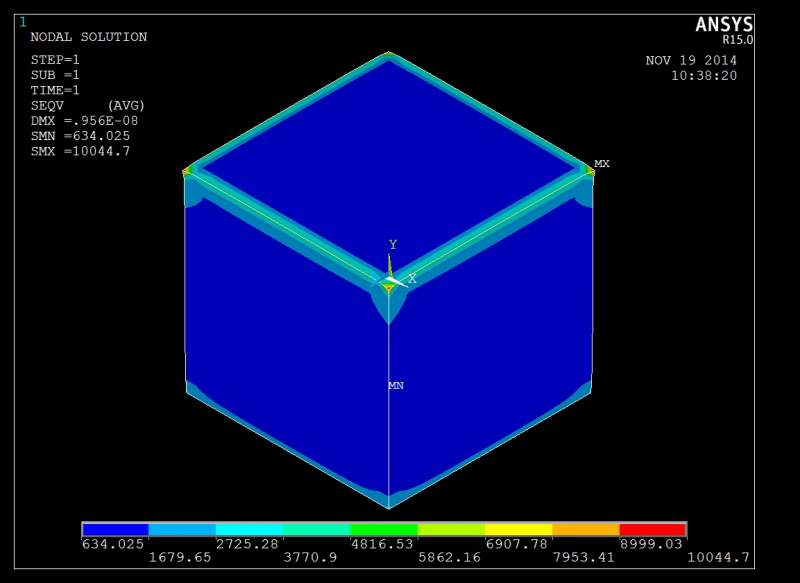

回2楼；首先感谢你的热心回复。你的解释我能理解。我想知道的是上图中应力为什么不是1Pa而是10044pa.请知道的朋友不吝赐教！！
赞一下 回复此楼
3楼2014-11-19 17:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsyzlq

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这样布置棱角处应力肯定比其他地方大不少。
赞一下 回复此楼
科研是研究生的第一生产力
4楼2014-11-19 19:19:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

faee0

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
加集中力有应力集中

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-11-20 09:35:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

QQ_Q_Q_QQ

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你这该不会是只有1个单元，然后力都加在4个角上吧？如果是，那回去好好看看书。如果是多个单元，力也是加在4个角上，那也回去好好看看书。

或许你应该把你的模型与边界条件给出来让大伙看看才知道。你这个结果肯定是不正常的。还有一个你的 Smn=600多，你确定你单位搞对了？
赞一下 回复此楼
6楼2014-11-20 10:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libolin98

新虫 (初入文坛)

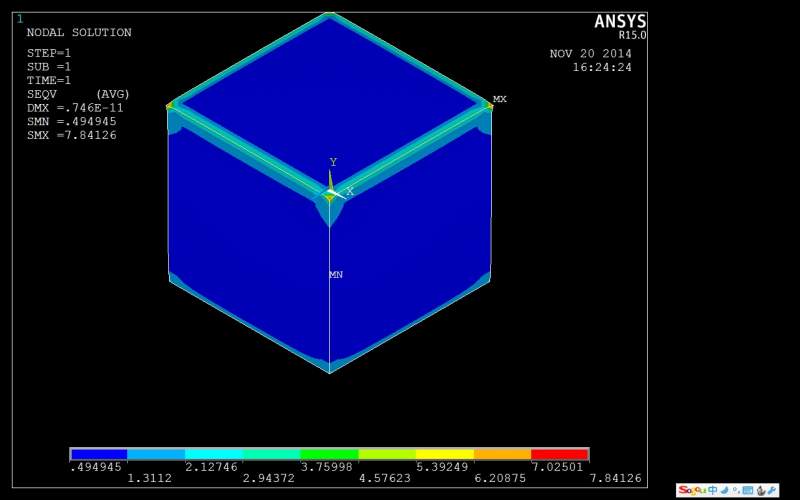

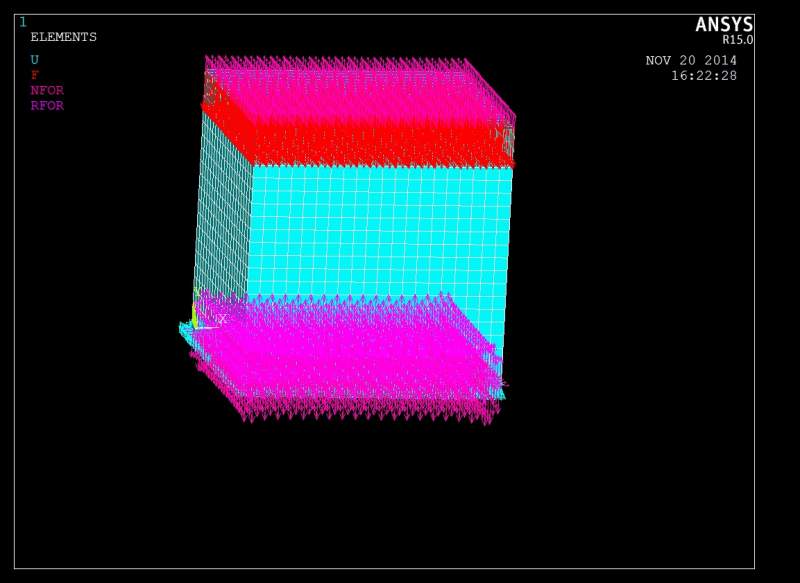

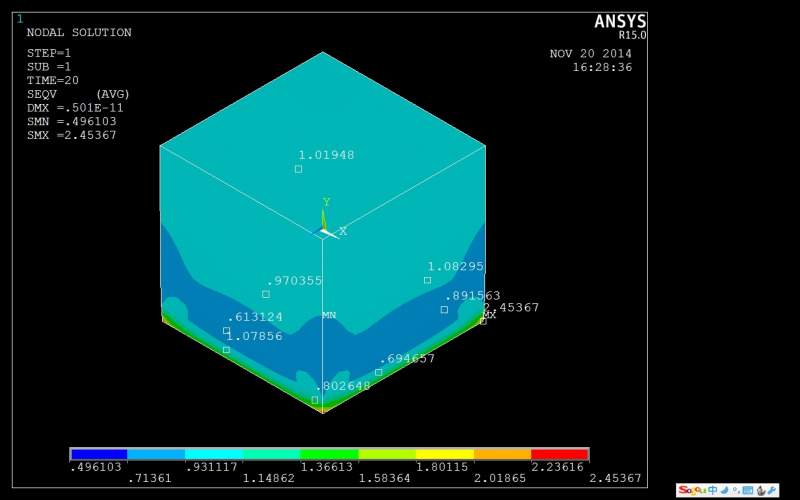

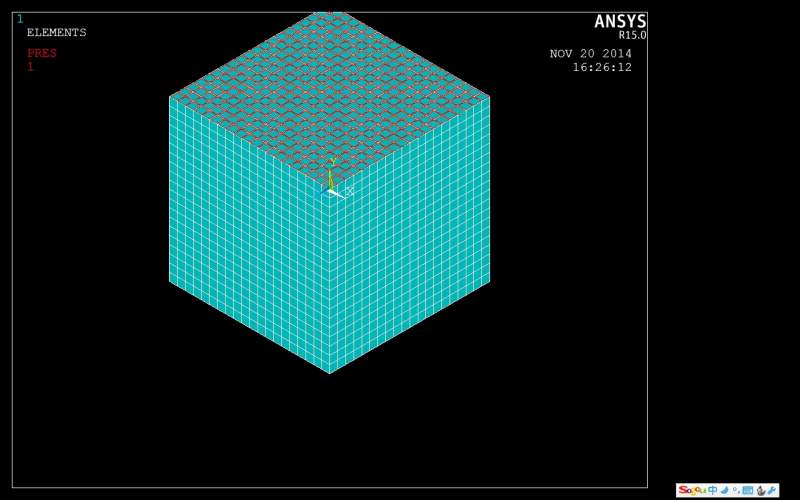

首先，感谢各位热心朋友的支持！（说明我是个初学者）在大家的帮助下，我终于找到问题所在了，原来我选定节点上施加集中力时是所有节点都是1N，而不是1/x（x为节点数）。附图是我修改后分别在节点上施加1/x N 和1Pa的结果，可以看出施加1Pa压力的结果更真实。但是，还是可以看是看出两种结果最大应力点出现的位置，还是不同的。请高手指点下
求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-1


求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-2


求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-3


求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-4
赞一下 回复此楼
7楼2014-11-20 16:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

God278

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

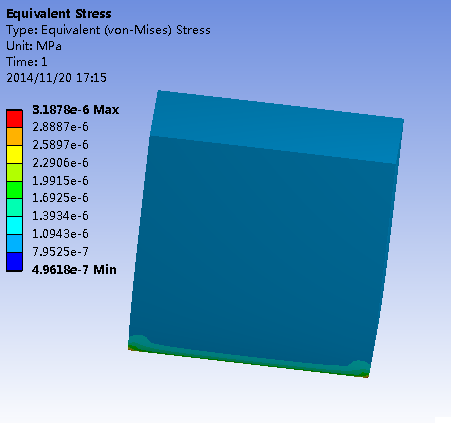

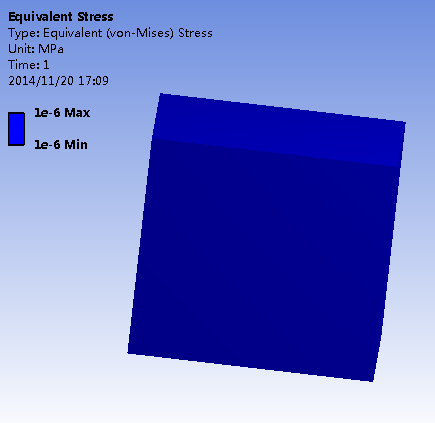

求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-5
求助1X1X1m的立方体表面施加1N的荷载，得到的应力不是1Pa......请大虾们解释下-6
第一张是只约束压力方向自由度，其余为FREE的
第二张是约束底面三方向自由度的
楼主自己体会一下……

赞一下 回复此楼
8楼2014-11-20 17:18:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libolin98

新虫 (初入文坛)
谢谢楼上的
回复此楼
9楼2014-11-21 11:07:49
