应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 急 急 急 TPU挤出气动软管的一些问题
北京石油化工学院2026年研究生招生接收调剂公告
131/2返回列表12下一页
查看: 2080  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hofly

捐助贵宾 (初入文坛)

[求助] 急 急 急 TPU挤出气动软管的一些问题 已有1人参与

大家好 我是做TPU气动软管的 最近产品除了点问题 希望各位老师指点指点

机器是45的挤出机  螺杆压缩比3:1  进料口有冷却水循环 有烘料机   去年买的

加工温度  机筒 1区：175    2区：185  3区：188  机头 1区：185   2区：180

内压充气定径

原料用万华的95A热塑性聚氨酯  加工前烘干3小时 110度   掺30%粉碎料

之前做的一点问题也没有   从上周开始 出现下面三个问题

1.挤不出来料  2.产品表面出现缺口 3.出料不稳定 时快时慢

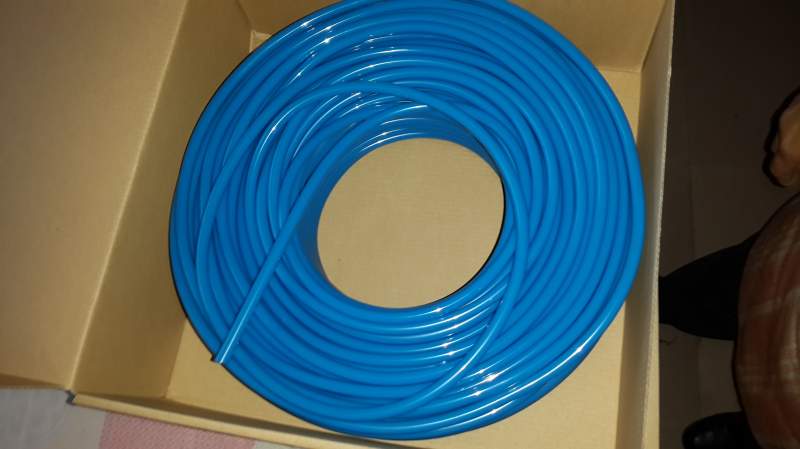

现在 1 3 问题不大 重点是第2个 表面有缺口     箱装的是正常产品   做个对比

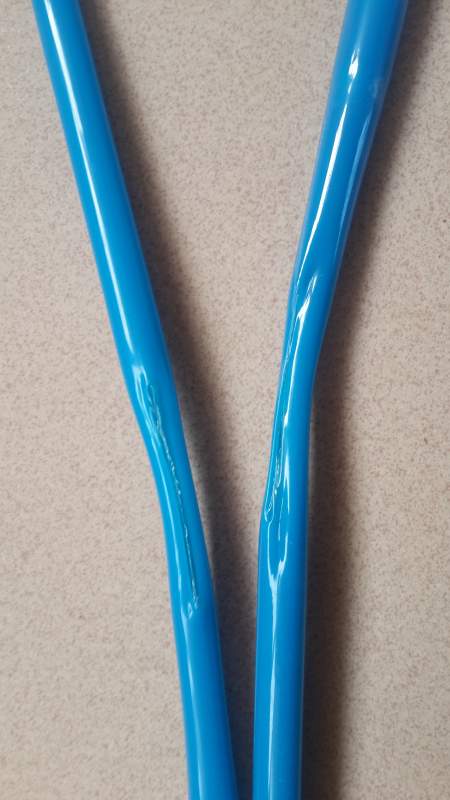

急 急 急 TPU挤出气动软管的一些问题

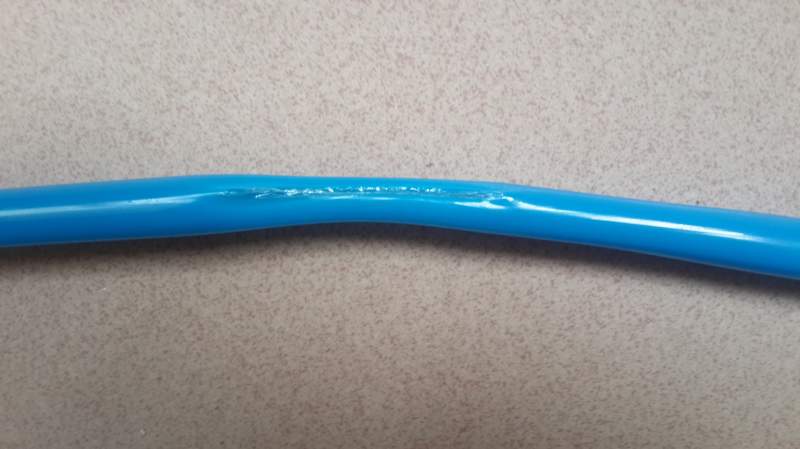

急 急 急 TPU挤出气动软管的一些问题-1

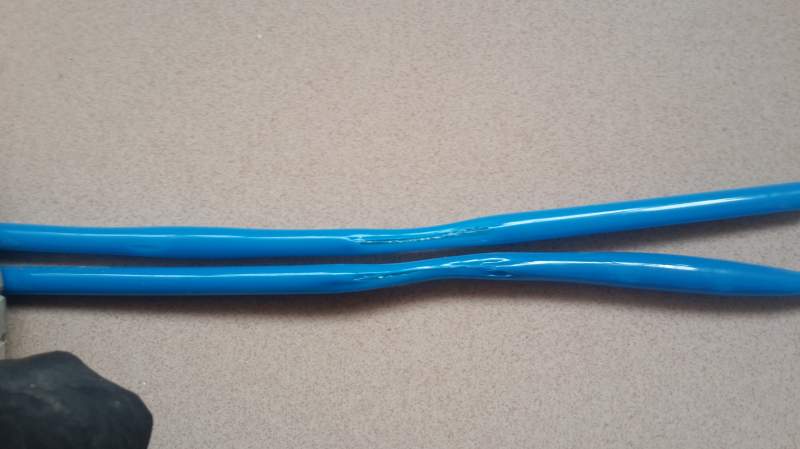

急 急 急 TPU挤出气动软管的一些问题-2

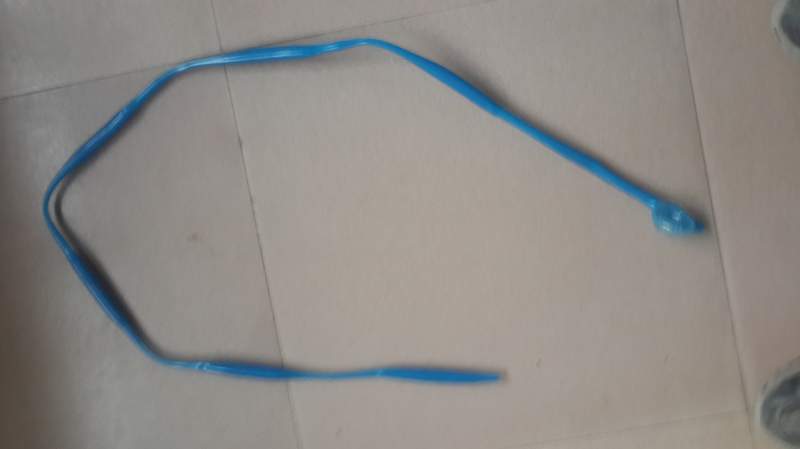

急 急 急 TPU挤出气动软管的一些问题-3

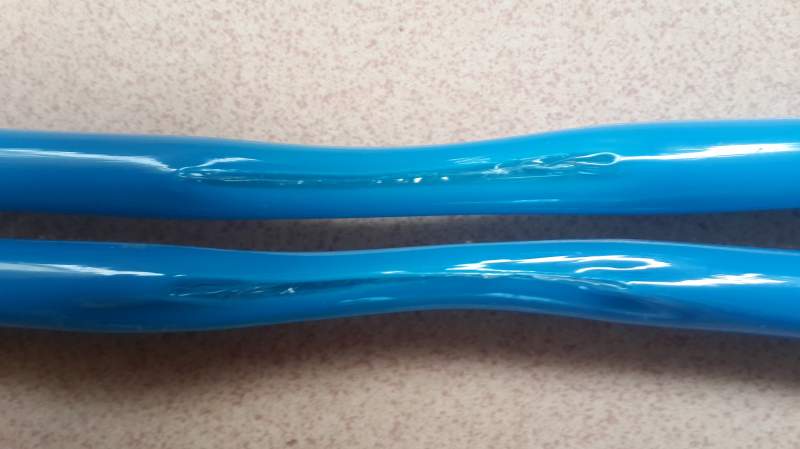

急 急 急 TPU挤出气动软管的一些问题-4

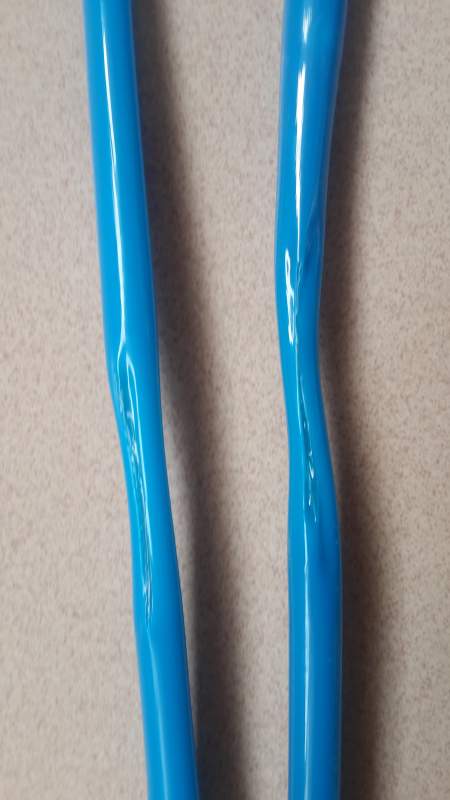

急 急 急 TPU挤出气动软管的一些问题-5


急 急 急 TPU挤出气动软管的一些问题-6


急 急 急 TPU挤出气动软管的一些问题-7

[ Last edited by hofly on 2014-11-15 at 16:37 ]
回复此楼

» 猜你喜欢
1楼 2014-11-15 16:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lubo608

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
hofly: 金币+60, ★★★很有帮助 2014-11-18 14:15:49
1.粉碎料掺30%有点多，最好10%。
2.如果一定要掺30%，把粉碎料过筛，不要细的。
3.调整加工温度  机筒 1区：150    2区：170  3区：185  机头 1区：185   2区：180。
赞一下(1人) 回复此楼
2楼2014-11-15 17:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hugewave

禁虫 (小有名气)
本帖内容被屏蔽
12楼2014-11-16 22:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hofly

捐助贵宾 (初入文坛)
引用回帖:
2楼: Originally posted by lubo608 at 2014-11-15 17:22:26
1.粉碎料掺30%有点多，最好10%。
2.如果一定要掺30%，把粉碎料过筛，不要细的。
3.调整加工温度  机筒 1区：150    2区：170  3区：185  机头 1区：185   2区：180。

谢谢，那么图片的问题是怎么产生的呢，对应的解决方法呢，谢谢啊  一周没出来产品了
赞一下 回复此楼
3楼2014-11-15 17:47:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hofly

捐助贵宾 (初入文坛)
引用回帖:
2楼: Originally posted by lubo608 at 2014-11-15 17:22:26
1.粉碎料掺30%有点多，最好10%。
2.如果一定要掺30%，把粉碎料过筛，不要细的。
3.调整加工温度  机筒 1区：150    2区：170  3区：185  机头 1区：185   2区：180。

用纯料也出现图片中的问题
赞一下 回复此楼
4楼2014-11-15 18:01:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rexxza

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
查一下温度探头位置和松紧，还有加热器如果是一对一对的，查下是否有半个坏了。
赞一下 回复此楼
5楼2014-11-15 19:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hofly

捐助贵宾 (初入文坛)
引用回帖:
5楼: Originally posted by rexxza at 2014-11-15 19:13:36
查一下温度探头位置和松紧，还有加热器如果是一对一对的，查下是否有半个坏了。

都检查了啊，温度挺稳定的，而且都通电
赞一下 回复此楼
6楼2014-11-15 19:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lubo608

金虫 (正式写手)
引用回帖:
3楼: Originally posted by hofly at 2014-11-15 17:47:28
谢谢，那么图片的问题是怎么产生的呢，对应的解决方法呢，谢谢啊  一周没出来产品了...

1、2区温度高，TPU被加热造成部分塑化，与料筒的摩擦力下降，输送能力下降，造成间歇、周期状压力波动，不能正常挤出。
或者设备有磨损，螺杆和料筒的间隙变大，TPU熔指大或回料多也会产生这种现象。
赞一下 回复此楼
7楼2014-11-15 20:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hugewave

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
8楼2014-11-16 08:28:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rexxza

木虫 (著名写手)
引用回帖:
6楼: Originally posted by hofly at 2014-11-15 19:28:37
都检查了啊，温度挺稳定的，而且都通电...

再看看缺口是否在管子的一个方向上，查一下模具中是否有凝胶块。
赞一下 回复此楼
9楼2014-11-16 12:01:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hofly

捐助贵宾 (初入文坛)
引用回帖:
8楼: Originally posted by hugewave at 2014-11-16 08:28:20
单螺杆造粒挤出的问题之一就是脉动挤出，容易造成断料，加之有回料，且颗粒不均，排气等问题，很容易在机头处出现有空洞的气泡，挤出后出现物料的不均匀挤出

怎样解决呢
回复此楼
10楼2014-11-16 14:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 hofly 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 356求调剂 +3 gysy?s?a 2026-03-28 3/150 2026-03-29 08:26 by fmesaito
[考研] 352分-085602-一志愿985 +4 海纳百川Ly 2026-03-29 4/200 2026-03-29 08:10 by fmesaito
[考研] 291求调剂 +4 Y-cap 2026-03-29 5/250 2026-03-29 08:08 by 无际的草原
[考研] 0856材料化工调剂 总分330 +13 zhubinhao 2026-03-27 13/650 2026-03-29 07:42 by 无际的草原
[考研] 291求调剂 +3 Y-cap 2026-03-29 3/150 2026-03-29 07:34 by 无际的草原
[考研] 一志愿郑州大学，080500学硕，总分317分求调剂 +5 举个栗子oi 2026-03-24 6/300 2026-03-28 23:03 by lizhi8172
[考研] 生物学学硕，一志愿湖南大学，初试成绩338 +6 YYYYYNNNNN 2026-03-26 7/350 2026-03-28 20:52 by 唐沐儿
[考研] 求调剂 +3 QiMing7 2026-03-25 4/200 2026-03-28 14:30 by QiMing7
[考研] 340求调剂 +5 jhx777 2026-03-27 5/250 2026-03-28 04:18 by fmesaito
[考研] 295求调剂 +5 1428151015 2026-03-27 6/300 2026-03-28 04:04 by fmesaito
[考研] 352分 化工与材料 +5 海纳百川Ly 2026-03-27 5/250 2026-03-28 03:39 by fmesaito
[考研] 一志愿南师大0703化学 275求调剂 +4 Ripcord上岸 2026-03-27 4/200 2026-03-27 17:00 by zhyzzh
[考研] 085601 材料工程 313分 求调剂 +5 Ong3 2026-03-27 5/250 2026-03-27 12:24 by goldfish51
[考研] 一志愿郑大085600，310分求调剂 +5 李潇可 2026-03-26 5/250 2026-03-27 11:14 by 不吃魚的貓
[考研] 324求调剂 +8 hanamiko 2026-03-26 10/500 2026-03-27 08:06 by hypershenger
[考研] 333求调剂 +6 wfh030413@ 2026-03-23 6/300 2026-03-26 22:45 by 学员8dgXkO
[考研] 352求调剂 +4 大米饭！ 2026-03-22 4/200 2026-03-26 16:40 by 不吃魚的貓
[考研] 281求调剂 +6 Koxui 2026-03-24 7/350 2026-03-26 15:37 by 无际的草原
[考研] 263求调剂 +6 yqdszhdap－ 2026-03-22 10/500 2026-03-26 13:11 by 公瑾逍遥
[基金申请] 请教下大家 2026年国家基金申请是双盲审吗？ +3 lishucheng1 2026-03-22 5/250 2026-03-24 08:22 by gltch
信息提示
关闭
请填处理意见
关闭
