[求助]
SolidWorks二次开发编程出现问题 已有1人参与
|
|

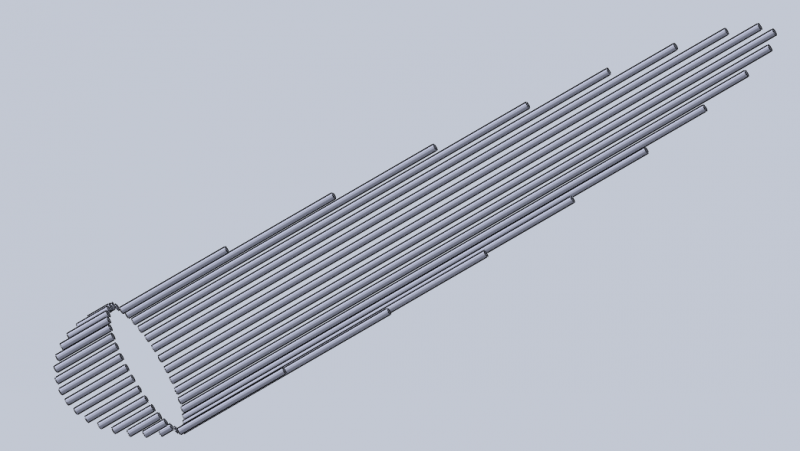

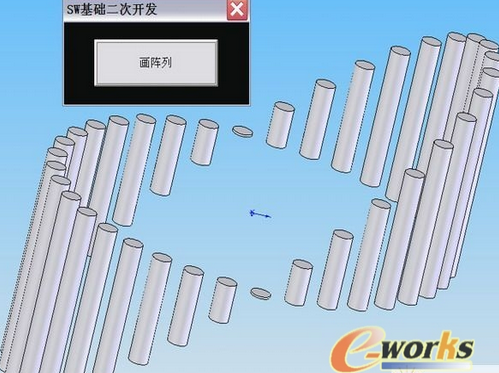

刚刚接触Solidworks的二次开发，利用软件的宏命令编写程序，应该是一个圆柱矩阵的图形，代码如下： Dim swApp As Object Dim Part As Object Dim boolstatus As Boolean Dim longstatus As Long, longwarnings As Long Sub main() Dim k As Single Dim l As Single Dim Dir1 As Single Dim Dir2 As Single Set swApp = Application.SldWorks Set Part = swApp.NewPart Set Part = swApp.ActiveDoc For k = 1 To 36 l = k * 3.1416 / 18 If Sin(l) >= 0 Then Dir1 = 0.1 * Sin(l) Dir2 = 0.001 ElseIf Sin(l) < 0 Then Dir1 = 0.001 Dir2 = -1 * Sin(l) End If Set skSegment = Part.SketchManager.CreateCircle(0.1 * Cos(1), 0.1 * Sin(l), 0#, 0.1 * Cos(l), 0.1 * Sin(l) + 0.005, 0#) Set myFeature = Part.FeatureManager.FeatureExtrusion2(False, False, False, 0, 0, Dir1, Dir2, False, False, False, False, 1, 1, False, False, False, False, True, True, True, 0, 0, False) Part.ShowNamedView2 "*上下二等角轴测", 8 Next k End Sub 但是，执行命令出现的图形却是错误的，如图所示。请各位大神帮忙看看我是哪里错了，谢谢   自己编程.png  理论结果.png |
