[求助] 超级电容器EIS图谱出现如下问题亟需找到原因~ 已有1人参与

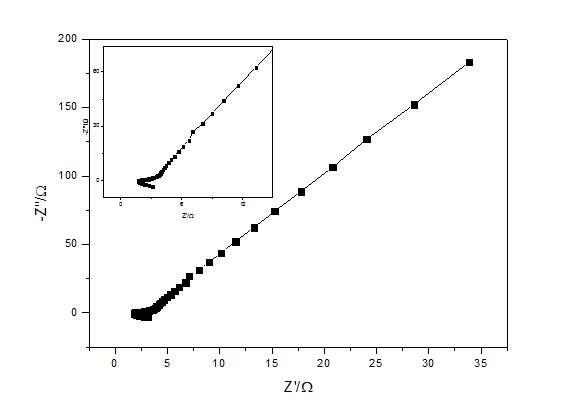

氧化镍原位生长到泡沫镍上作为电极材料，在6M KOH溶液中进行EIS测试，参比电极为SCE，对电极为铂电极，振幅为10mV，频率范围为500KHz-0.01Hz，但是测试出的图谱用Origin呈现出来为附件图中所示那样，高频区出现回折部分。我想请问一下，您有没有遇见过这样的问题，另出现这种情况会是什么原因导致的？

超级电容器EIS图谱出现如下问题亟需找到原因~

[ Last edited by tianyufu on 2014-11-16 at 16:52 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-14 10:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyufu

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
落英ever: 金币+5, ★★★★★最佳答案 2014-11-24 12:14:23
说白了刚开始测试一段是反着进行的，正常来说多余的一段应该和主体部分对应区域是基本对称的，这样才说明体系比较稳定，否则数据不能使用，基本上现在的仪器测试时都会反着走一段；你用的估计是辰华系列吧，严格说它的阻抗测试不太好，要是好一些的进口仪器你就会发现这段“回折”和主体部分是基本重合在一起的，若非开始时一直盯着看，很多情况下是发现不了刚开始是出现反行的。
赞一下(1人) 回复此楼
资料读取中···
2楼2014-11-16 16:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落英ever

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by tianyufu at 2014-11-16 16:52:09
说白了刚开始测试一段是反着进行的，正常来说多余的一段应该和主体部分对应区域是基本对称的，这样才说明体系比较稳定，否则数据不能使用，基本上现在的仪器测试时都会反着走一段；你用的估计是辰华系列吧，严格说它 ...

哦哦，多谢啦，亲！我还想问一句，您说的多余的这一段和主体部分对应区域对称是关于水平线向下对称还是关于垂直线向左对称？
赞一下 回复此楼
3楼2014-11-16 21:35:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyufu

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
3楼: Originally posted by 落英ever at 2014-11-16 21:35:24
哦哦，多谢啦，亲！我还想问一句，您说的多余的这一段和主体部分对应区域对称是关于水平线向下对称还是关于垂直线向左对称？...

上下对称
回复此楼
资料读取中···
4楼2014-11-17 15:05:38
