小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 模拟同轴套管式换热器，编UDF将一个出口边界上的温度作为另一个进口边界条件的温度值
61/1返回列表
查看: 1435  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

han2427

新虫 (初入文坛)

[求助] 模拟同轴套管式换热器，编UDF将一个出口边界上的温度作为另一个进口边界条件的温度值 已有2人参与

大家好，我现在正在利用Fluent模拟地下同轴套管式换热器的各参数对其性能的影响，类似于模拟地源热泵的U型管换热器，但我的钻孔深度在2000米左右，远超地源热泵技术的钻孔深度。

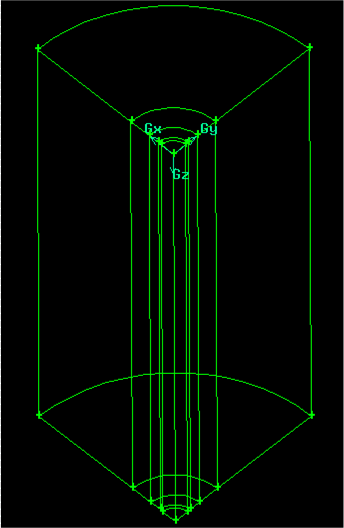

我的模型如下图所示，我取模型的1/4进行三维研究，环腔和内管流体为水，两者之间是内管璧，环腔外为钻孔区域，钻孔外为岩石区域，共五个体。现在模拟同轴套管式换热器的换热量，流体水采用外进内出，且是稳态模拟。
我现在遇到了一些问题，我把套管式换热器的环腔进口设置为速度进口1（inlet1）、环腔出口设置为压力出口1（outlet1）、内管下面设置为速度进口2（inlet2）、内管上面设置为压力出口2（outlet2），我所关注及要求的就是内管出口即压力出口2（outlet2）的平均温度。
问题是环腔出口即压力出口1（outlet1）的平均温度，必须与内管下面即速度进口2（inlet2）的平均温度保持一致，即必须把环腔出口即压力出口1（outlet1）的边界条件设置为内管下面即速度进口2（inlet2）的边界条件，也就是两者温度保持一致，请问怎么用UDF编写来实现这个过程？最好有详细编程，我是Fluent新手，再此谢谢大家了！

模拟同轴套管式换热器，编UDF将一个出口边界上的温度作为另一个进口边界条件的温度值
回复此楼

» 猜你喜欢
1楼 2014-11-13 12:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengheng100

新虫 (初入文坛)

【答案】应助回帖

我也遇到同样的问题，很痛苦啊
赞一下 回复此楼
2楼2017-01-30 22:11:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai26520

专家顾问 (著名写手)
可以考虑用define-adjust宏，在小木虫里面搜搜关键词，以前有人发过模板的

发自小木虫IOS客户端
赞一下 回复此楼
个性只是一个代号，做好自己就行
3楼2017-02-04 18:17:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)

【答案】应助回帖

出口温度 用个UDF 记录一下  写出来  我一般不用adjust 我用execute at the end  然后 存为static 变量，或者写出txt文件 ，  然后入口你这要调用这个参数 就可以了。 会有一个步长的误差而已 还好啦！
赞一下 回复此楼
4楼2017-02-05 10:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by xingfuww at 2017-02-05 10:48:39
出口温度 用个UDF 记录一下  写出来  我一般不用adjust 我用execute at the end  然后 存为static 变量，或者写出txt文件 ，  然后入口你这要调用这个参数 就可以了。 会有一个步长的误差而已 还好啦！

我这个是以前帮别人写的一个 可以同步的速度入口 你可以参考一下。  一侧的出口 变为另外一侧入口。
# include "udf.h"
#include <stdio.h>
#include <stdlib.h>

        face_t f;
        Domain *domain;
        Thread *t_out;
DEFINE_EXECUTE_AT_END(flux_end)
{  real outlet_flux;
    real flow_time = RP_Get_Real("flow-time";
        FILE *f_frc;
        real flow=0.0;
    domain = Get_Domain(1);
    t_out=Lookup_Thread(domain,2);
    begin_f_loop(f,t_out)
    {
      flow+=F_FLUX(f,t_out);
        }
    end_f_loop(f,t_out)
        outlet_flux=flow;
        /*printf("%f,%f\n",flow_time, outlet_flux);                */

        f_frc=fopen("face_interior1_flux.txt","w";
        fprintf(f_frc,"%f %f\n",flow_time, outlet_flux);
        fclose(f_frc);
    }

DEFINE_PROFILE(symmetry_outlet_flux,t,i)
    {
                real flow_time,outlet_flux;
                FILE *f_frc;
                f_frc=fopen("face_interior1_flux.txt","r";
                fscanf(f_frc,"%lf %lf",&flow_time,&outlet_flux);/*flow_time也读入了但是这里没用到*/
                fclose(f_frc);

                        begin_f_loop(f,t)
        {
                        F_PROFILE(f,t,i) = -outlet_flux;
                }
                        end_f_loop(f,t)
        }

DEFINE_PROFILE(aa,t,i)
{

  face_t f;
  real time;
  int a;
  time=CURRENT_TIME;


      begin_f_loop(f,t)
  {
                          a=(int)(time/10);

                          if(time>=(10*a+0)&&time<=(10*a+5))
                         F_PROFILE(f,t,i) =-(time-10*a)*(time-10*a) ;/*周期10秒*/
                         else  F_PROFILE(f,t,i) =0 ;

  }
  end_f_loop(f,t)

}
赞一下 回复此楼
5楼2017-02-05 11:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingfuww

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by xingfuww at 2017-02-05 11:02:40
我这个是以前帮别人写的一个 可以同步的速度入口 你可以参考一下。  一侧的出口 变为另外一侧入口。
# include "udf.h"
#include <stdio.h>
#include <stdlib.h>

        face_t f;
        Domai ...

你看看，是不是适用，不会用别问我了  写的应该很清楚了哈哈
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : udf2016-4-26.rar
    • 2017-02-05 11:05:08, 466.99 K
6楼2017-02-05 11:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
