[求助] 用单片机的PWM信号驱动比例电磁阀？ 已有1人参与

我想用Arduino的PWM信号，驱动比例电磁阀的比例电磁铁。通过查找文献，目前知道应该将PWM的功率放大，才能驱动比例电磁铁。

但现在的问题是如何设计功率放大电路。

我想问的是：

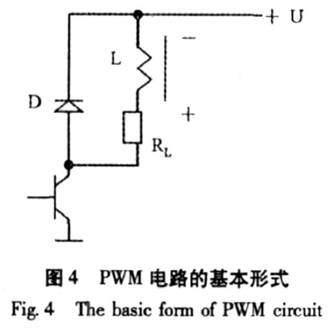

1. 如下图所示的原理，应该没问题吧？比例电磁铁的线圈用一个电阻和电感来代替。但如果实际搭建这样的电路，应该是不可用吧？
用单片机的PWM信号驱动比例电磁阀？

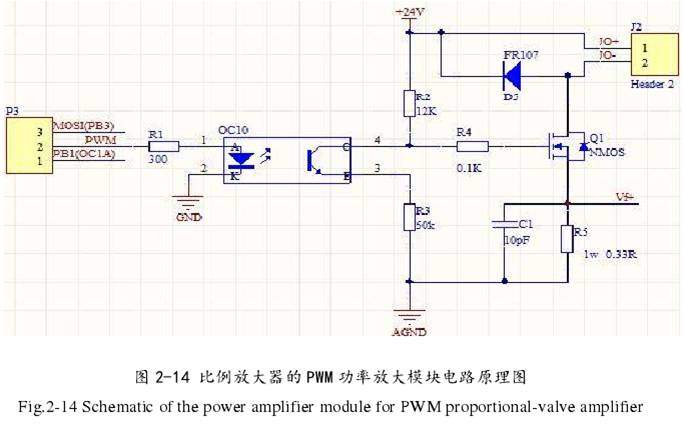

2. 查文献，发现下面的电路比较靠谱，但我不知道该如何确定图中元件的参数呀？比如说为什么要有那些电阻？电阻的阻值是怎样确定（计算）的？电容C1有什么作用？
用单片机的PWM信号驱动比例电磁阀？-1

如果我想看懂并能够设计这样的功率放大电路，我该学习什么知识？看那本书？模拟电子技术么？上大学学过模拟电子技术，可不会应用，能推荐一本好的模拟电子技术书籍么？

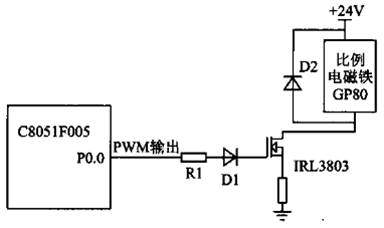

这个电路简单，靠谱么？
用单片机的PWM信号驱动比例电磁阀？-2
回复此楼

» 猜你喜欢
Hold Dreams
1楼 2014-11-13 08:59:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangquan2296

铜虫 (小有名气)
这个问题在小木虫没人回答？
赞一下 回复此楼
Hold Dreams
2楼2014-11-16 17:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ha0451

版主 (知名作家)

【答案】应助回帖

方案2采用了光耦隔离，具有抗干扰效果；电容是10pf，消除高频的干扰信号；
方案3可以用，但容易产生干扰，但成本低啊！
对于电路中的电阻，电容选取，看MOSFET的datasheet，里面会有说明的，和MOSFET开关的电压、系统功耗有关。
赞一下 回复此楼
不忘初心，努力前行！
3楼2016-11-10 17:36:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redmoonzpc

至尊木虫 (知名作家)

大将
这是基本功课程模电数电必须会的，实际上就是矩形脉冲功率放大器，单片机8051输出经光耦电气隔离保护单片机，后面MOS进行放大，MOS优于三极管。你必须先用proteus等软件仿真

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-11-11 15:06:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redmoonzpc

至尊木虫 (知名作家)

大将
图3的单片机输出要试试，因为单片机是电流型信号

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-11-11 15:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
