[求助] 求大神帮检查下一个简单的UDF 已有1人参与

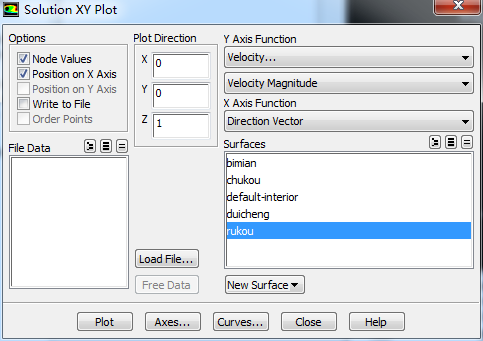

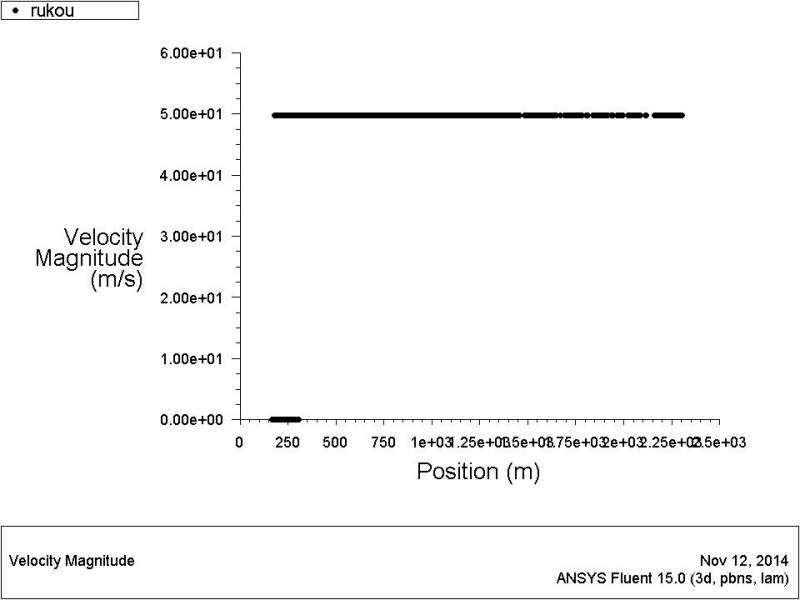

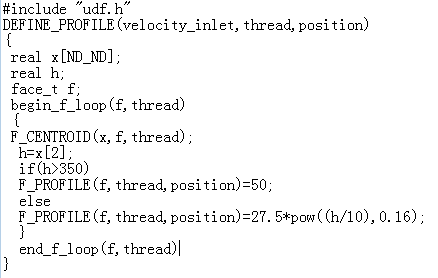

我想用UDF模拟风速随高度的变化,350m以下是指数分布,以上为50m/s,直接改的参考书上的程序,如图。在fluent 15.0中编译和加载均没问题,初始化后也没提示错误,未进行计算,直接plot加载面的速度-高度曲线,发现我的程序没起作用,相当于是所有高度的速度都是50m/s,并且350m以下还有一条线。。。检查了好几遍,实在搞不定了,请大神们帮我看一看。
我怀疑问题可能出现在:
                                    1.UDF程序有问题,最可能就是这个问题。
                                    2.边界条件出错。
                                    3.有没有可能是已经加载成功了,但是未进行计算不能绘制这个曲线?

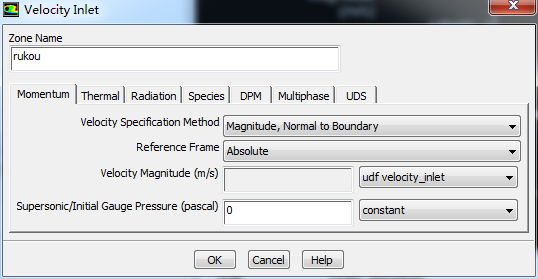

附上case文件,有点大,UDF是加在“rukou”边界的。求大神帮检查下一个简单的UDF


求大神帮检查下一个简单的UDF-1


求大神帮检查下一个简单的UDF-2


求大神帮检查下一个简单的UDF-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 求助.cas
  • 2014-11-12 11:11:27, 40.4 M

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
第18个艾: 金币+25, ★★★★★最佳答案, 十分感谢,您已经两次回复我的求助帖了。 2014-11-12 17:12:43
再加上这么一句试试
#include "math.h"

C语言中计算pow的需要调用math.h,虽然s'tdio.h也能算,但是算出来不对。。。。。

fluent里面包含了math.h的调用,但是发现有时不起作用。
2楼2014-11-12 11:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

第18个艾

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 死天 at 2014-11-12 11:27:39
再加上这么一句试试
#include "math.h"

C语言中计算pow的需要调用math.h,虽然s'tdio.h也能算,但是算出来不对。。。。。

fluent里面包含了math.h的调用,但是发现有时不起作用。

谢谢!我去试试先。
3楼2014-11-12 13:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

第18个艾

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 死天 at 2014-11-12 11:27:39
再加上这么一句试试
#include "math.h"

C语言中计算pow的需要调用math.h,虽然s'tdio.h也能算,但是算出来不对。。。。。

fluent里面包含了math.h的调用,但是发现有时不起作用。

你好 我加入了math头文件,编译时提示No such file or directory,我把指数函数换成线性增长还是显示不出来,您能否具体帮我看看?我编译时是直接使用的interprted。万分感谢!
4楼2014-11-12 14:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

引用回帖:
4楼: Originally posted by 第18个艾 at 2014-11-12 14:57:00
你好 我加入了math头文件,编译时提示No such file or directory,我把指数函数换成线性增长还是显示不出来,您能否具体帮我看看?我编译时是直接使用的interprted。万分感谢!...

你把头文件发出来
5楼2014-11-12 15:32:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

第18个艾

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 死天 at 2014-11-12 15:32:47
你把头文件发出来...

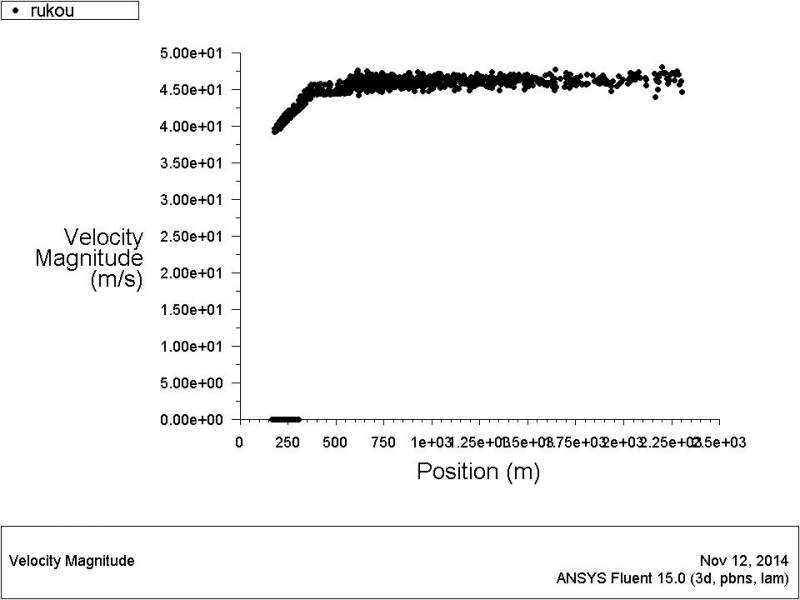

我看了头文件,里面没有math.h,请问怎么操作?另,我最开始初始化的时候选择standard initialization,刚刚我选择用Hybrid 进行初始化,得到的速度曲线好像符合我的要求了,但还是在X轴上多了一段,您看看是不是if-else的逻辑有点问题?
求大神帮检查下一个简单的UDF-4

6楼2014-11-12 16:24:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

引用回帖:
6楼: Originally posted by 第18个艾 at 2014-11-12 16:24:23
我看了头文件,里面没有math.h,请问怎么操作?另,我最开始初始化的时候选择standard initialization,刚刚我选择用Hybrid 进行初始化,得到的速度曲线好像符合我的要求了,但还是在X轴上多了一段,您看看是不是i ...

你把你改后的文件给我发过来
7楼2014-11-12 16:41:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

第18个艾

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by 死天 at 2014-11-12 16:41:28
你把你改后的文件给我发过来...

程序和case都没改动,只是在初始化的时候重新选择的。谢谢你啦!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 改动.dat
  • 2014-11-12 16:58:37, 37.21 M
8楼2014-11-12 16:59:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

引用回帖:
8楼: Originally posted by 第18个艾 at 2014-11-12 16:59:04
程序和case都没改动,只是在初始化的时候重新选择的。谢谢你啦!...

我只要UDF。你不是UDF有问题吗?
9楼2014-11-12 16:59:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

第18个艾

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by 死天 at 2014-11-12 16:41:28
你把你改后的文件给我发过来...

这是程序

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : vel.c
  • 2014-11-12 16:59:59, 318 bytes
10楼2014-11-12 17:00:29
