应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 分子模拟 » LAMMPS/DL_POLY » 熔点
151/2返回列表12下一页
查看: 5772  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 模拟EPI ，点击这里进行查看

gulubaozi

银虫 (小有名气)

[求助] 熔点 已有1人参与

楼主想在模拟前能够较准确的测出势能的熔点，以对势能参数有一个较好的把握，但是不知道什么样的方法可以做到。
请教大家用MD测势能熔点的办法，以及误差确定。
回复此楼

» 收录本帖的淘帖专辑推荐

分子动力学模拟

» 本帖已获得的红花（最新10朵）

排盘小黄瓜

» 猜你喜欢
1楼 2014-11-12 09:11:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

abinitio

版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gulubaozi: 金币+10, ★★★很有帮助 2014-11-12 10:46:01
月只蓝: 金币+5, 模拟EPI+1, 感谢分享！ 2014-11-20 15:25:53
如果想验证势函数对熔点的影响，建议使用固液平衡熔点方法【S.yoo.JCP 2004,120:1654】，大致的过程是：
1. 构建一个结构，用NTP系统，先用高于熔点的温度将其熔化，得到一个液态结构。
2.构建一个相同结构，同样的条件，在低于熔点条件下驰誉得到一个固态结构。
3. 将1中的液态结构用2中的温度驰誉一下，得到一个过冷的液态结构
4. 将2、3两个模型组合起来，用ntp系综短暂驰誉一下，消除应力
5.将4中的结构用NVE系综驰誉，当体系达到稳定后，如果存在固液二相，则平衡温度为熔点。

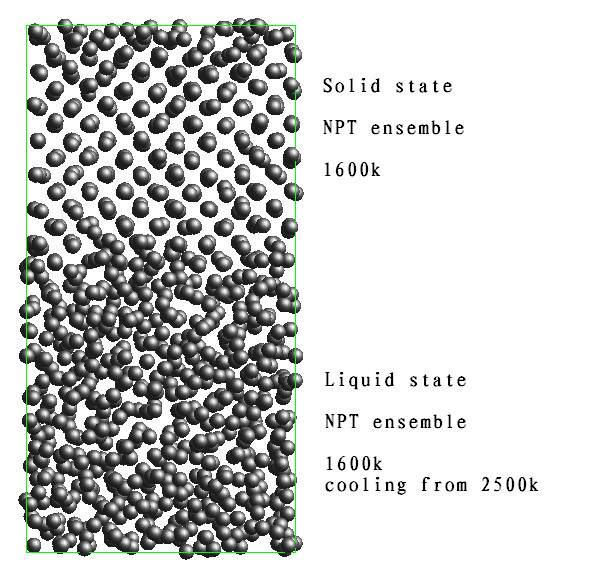

熔点

除此之外，还会有许多方法，基本上是以构建液固二相界面为主，我不熟悉其它的方法，仅供参考。
赞一下(5人) 回复此楼
2楼2014-11-12 09:50:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

abinitio

版主 (著名写手)
引用回帖:
6楼: Originally posted by gulubaozi at 2014-11-12 16:16:28
照这个方法操作的话，岂不是要试很多温度点吗？...

不用，比如体系熔点是1000k，你先把液体保持在950k，得到个过冷液体。再做个950k的固体，二者放到NVE系综里去驰誉，让体系的总能量和总体积不变，固液界面会移动，最终平衡温度就是熔点。
这种方法是麻烦，但这种方法可以消除过热影响
赞一下(1人) 回复此楼
7楼2014-11-12 16:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

largehoo

木虫 (小有名气)
引用回帖:
2楼: Originally posted by abinitio at 2014-11-12 09:50:53
如果想验证势函数对熔点的影响，建议使用固液平衡熔点方法【S.yoo.JCP 2004,120:1654】，大致的过程是：
1. 构建一个结构，用NTP系统，先用高于熔点的温度将其熔化，得到一个液态结构。
2.构建一个相同结构，同样 ...

请问步骤3的命令如何写呢？
是用 fix npt 吗？冷却速率如何设定呢？
之后的步骤4消除应力，会不会又导致重新结晶？
赞一下(1人) 回复此楼
9楼2015-03-16 14:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abinitio

版主 (著名写手)
引用回帖:
9楼: Originally posted by largehoo at 2015-03-16 14:04:23
请问步骤3的命令如何写呢？
是用 fix npt 吗？冷却速率如何设定呢？
之后的步骤4消除应力，会不会又导致重新结晶？...

请问步骤3的命令如何写呢？
是用 fix npt 吗？冷却速率如何设定呢？
A: NVT和NPT均可，没有冷却速率，直接在选定的温度下驰誉。

之后的步骤4消除应力，会不会又导致重新结晶？
如果结晶了，说明晶体部分的温度过低，将2步中的平衡温度提高点。

这个过程是要试的，不可能保证一次成功。除非你选的体系很大，但这样的计算时间会很长，自己权衡吧。
赞一下(1人) 回复此楼
10楼2015-03-16 16:35:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gulubaozi

银虫 (小有名气)
引用回帖:
2楼: Originally posted by abinitio at 2014-11-12 09:50:53
如果想验证势函数对熔点的影响，建议使用固液平衡熔点方法【S.yoo.JCP 2004,120:1654】，大致的过程是：
1. 构建一个结构，用NTP系统，先用高于熔点的温度将其熔化，得到一个液态结构。
2.构建一个相同结构，同样 ...

感觉好复杂，有没有已经写好的LAMMPS脚本文件，可以让我参考一下的？
赞一下 回复此楼
3楼2014-11-12 10:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mousefox78
4楼2014-11-12 10:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abinitio

版主 (著名写手)
引用回帖:
3楼: Originally posted by gulubaozi at 2014-11-12 10:45:49
感觉好复杂，有没有已经写好的LAMMPS脚本文件，可以让我参考一下的？...

很遗憾，没有现成的。我当时是用ME做的。呵呵
赞一下 回复此楼
5楼2014-11-12 14:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gulubaozi

银虫 (小有名气)
引用回帖:
5楼: Originally posted by abinitio at 2014-11-12 14:20:45
很遗憾，没有现成的。我当时是用ME做的。呵呵...

照这个方法操作的话，岂不是要试很多温度点吗？
赞一下 回复此楼
6楼2014-11-12 16:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gulubaozi

银虫 (小有名气)
引用回帖:
7楼: Originally posted by abinitio at 2014-11-12 16:42:20
不用，比如体系熔点是1000k，你先把液体保持在950k，得到个过冷液体。再做个950k的固体，二者放到NVE系综里去驰誉，让体系的总能量和总体积不变，固液界面会移动，最终平衡温度就是熔点。
这种方法是麻烦，但这种 ...

原来如此！
回复此楼
8楼2014-11-12 16:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gulubaozi 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿南大，0703化学，分数336，求调剂 +3 收到VS 2026-03-21 3/150 2026-03-21 18:42 by 学员8dgXkO
[考研] 306求调剂 +4 chuanzhu川烛 2026-03-18 4/200 2026-03-21 08:25 by laoshidan
[考研] 316求调剂 +6 梁茜雯 2026-03-19 6/300 2026-03-21 06:32 by Ecowxq666！
[考研] 310求调剂 +3 baibai1314 2026-03-16 3/150 2026-03-21 03:56 by JourneyLucky
[考研] 271材料工程求调剂 +8 .6lL 2026-03-18 8/400 2026-03-21 00:58 by JourneyLucky
[考研] 一志愿 西北大学 ，070300化学学硕，总分287，双非一本，求调剂。 +3 晨昏线与星海 2026-03-18 3/150 2026-03-21 00:46 by JourneyLucky
[考研] 一志愿西南交大，求调剂 +5 材化逐梦人 2026-03-18 5/250 2026-03-21 00:26 by JourneyLucky
[考研] 材料专硕英一数二306 +7 z1z2z3879 2026-03-18 7/350 2026-03-20 23:48 by JourneyLucky
[考研] 330求调剂 +4 小材化本科 2026-03-18 4/200 2026-03-20 23:13 by JourneyLucky
[考研] 350求调剂 +5 weudhdk 2026-03-19 5/250 2026-03-20 22:04 by luoyongfeng
[考研] 0817 化学工程 299分求调剂 有科研经历 有二区文章 +22 rare12345 2026-03-18 22/1100 2026-03-20 20:39 by zhukairuo
[考研] 260求调剂 +3 朱芷琳 2026-03-20 3/150 2026-03-20 20:35 by 学员8dgXkO
[考研] 319求调剂 +3 小力气珂珂 2026-03-20 3/150 2026-03-20 19:47 by JourneyLucky
[考研] 求调剂 +3 @taotao 2026-03-20 3/150 2026-03-20 19:35 by JourneyLucky
[考研] 08工学调剂 +5 用户573181 2026-03-20 5/250 2026-03-20 15:47 by xia_2003
[考研] 281求调剂（0805） +14 烟汐忆海 2026-03-16 25/1250 2026-03-20 15:47 by yuncha
[考研] 招收调剂硕士 +4 lidianxing 2026-03-19 12/600 2026-03-20 12:25 by lidianxing
[考研] 【同济软件】软件（085405）考研求调剂 +3 2026eternal 2026-03-18 3/150 2026-03-18 19:09 by 搏击518
[考研] 材料专硕306英一数二 +10 z1z2z3879 2026-03-16 13/650 2026-03-18 14:20 by 007_lilei
[考研] 11408 一志愿西电，277分求调剂 +3 zhouzhen654 2026-03-16 3/150 2026-03-17 07:03 by laoshidan
信息提示
关闭
请填处理意见
关闭
