[求助] Altium Designer设计电路板时PCB文件中出现的图案不明白什么意思？求大神指教 已有3人参与

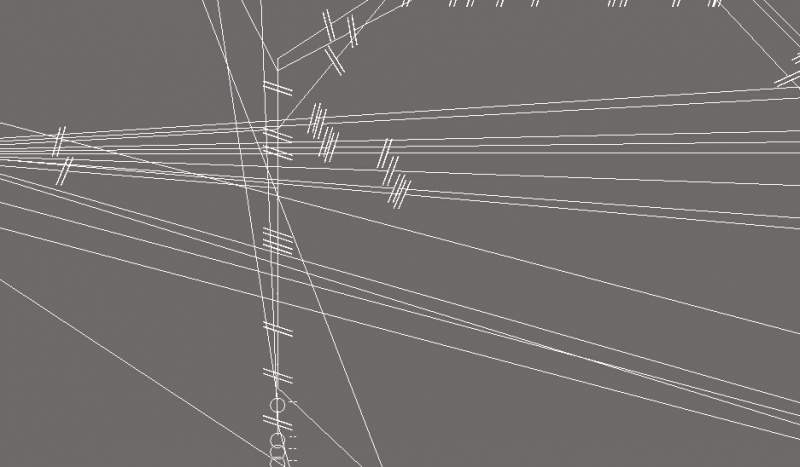

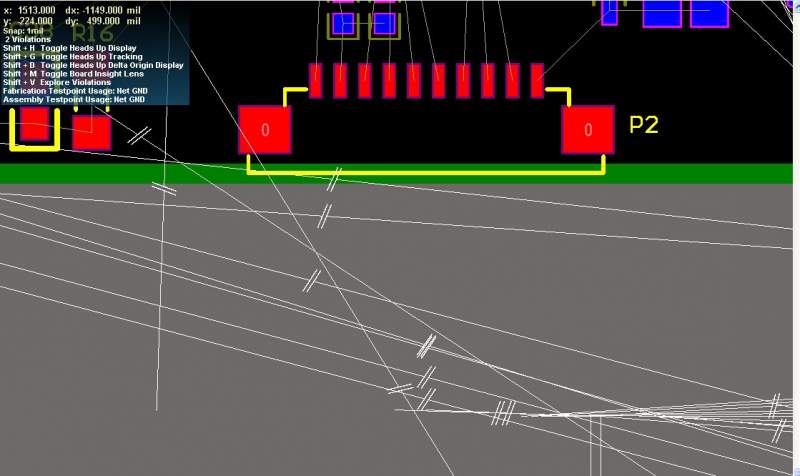

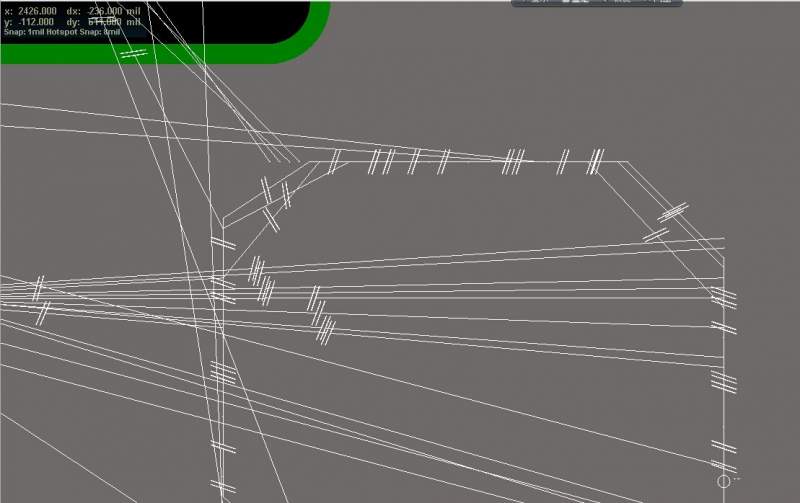

求大神指教：Altium Designer设计电路板时PCB文件中出现的图案，带有=号的白线是什么东西？什么意思？

Altium Designer设计电路板时PCB文件中出现的图案不明白什么意思？求大神指教


Altium Designer设计电路板时PCB文件中出现的图案不明白什么意思？求大神指教-1


Altium Designer设计电路板时PCB文件中出现的图案不明白什么意思？求大神指教-2


Altium Designer设计电路板时PCB文件中出现的图案不明白什么意思？求大神指教-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-11 14:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tandy_11

金虫 (著名写手)
顶一下
2楼2014-11-11 19:56:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mountain1974

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
Tandy_11: 金币+1, ★有帮助, 谢谢 2014-11-16 10:36:04
应需是预拉线未清的问题，应该不影响制板
赞一下 回复此楼
让每一天都过得充实
3楼2014-11-12 10:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mountain1974

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Tandy_11: 金币+10, ★有帮助, 谢谢 2014-11-12 16:33:50
可以试一下，如是预拉线的事儿，重新打开文件，应该没有就对了
赞一下 回复此楼
让每一天都过得充实
4楼2014-11-12 10:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tandy_11

金虫 (著名写手)
引用回帖:
4楼: Originally posted by mountain1974 at 2014-11-12 10:56:15
可以试一下，如是预拉线的事儿，重新打开文件，应该没有就对了

谢谢回复，重新打开过几次，只要放大电路就能看到，一直存在。。。
赞一下 回复此楼
5楼2014-11-12 16:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leuzm

新虫 (初入文坛)
drc 检测，应该是线未连
赞一下 回复此楼
6楼2014-11-12 22:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Danvaw

银虫 (小有名气)
飞线
回复此楼
用脑思考，用手去做！
7楼2014-11-13 09:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

darlingxxe

铜虫 (小有名气)
预拉线吧，你整体看一下
赞一下 回复此楼
感恩祝好，爱我所爱
8楼2014-11-14 13:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

darlingxxe

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Tandy_11: 金币+5, ★有帮助, 谢谢，好像不是预拉线，预拉线是器件之间连接的吧，这个没有和任何器件连，并且上面还有“=”的东西 2014-11-14 19:57:50
预拉线，你整体缩放看一下
赞一下 回复此楼
感恩祝好，爱我所爱
9楼2014-11-14 13:11:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tandy_11

金虫 (著名写手)
引用回帖:
6楼: Originally posted by leuzm at 2014-11-12 22:24:34
drc 检测，应该是线未连

线连好之后还是存在。。。整个板子布线都布好了，也是存在的，后来好像reset了一下错误，就没有，是什么规则里检查出来有问题？还是怎么着不清楚
赞一下 回复此楼
10楼2014-11-14 20:00:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
