[求助] 求指导~~~单色波的频谱！！！！！ 已有3人参与

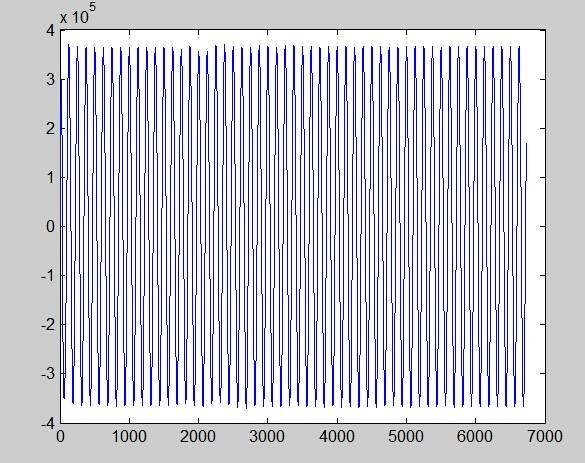

各位大侠，本人信号处理学的不太好，请指导，单色波的频谱应该是什么样的啊？我针对图一的正弦波，求得的频谱是图二，这个结果正确么？求指导~

求指导~~~单色波的频谱！！！！！


求指导~~~单色波的频谱！！！！！-1
回复此楼

» 猜你喜欢
1楼 2014-11-10 11:19:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮当睡懒觉

新虫 (小有名气)
图2 的频谱是单色波的频谱么？
赞一下 回复此楼
2楼2014-11-10 11:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑人

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
叮当睡懒觉: 金币+1 2014-11-10 21:04:35
对时域信号进行傅里叶变换就可以得到频域信号了。F(V)=FT(f(t));
赞一下 回复此楼
绝尘。
3楼2014-11-10 11:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王者万年

禁虫 (正式写手)
★
感谢参与，应助指数 +1
叮当睡懒觉: 金币+1 2014-11-10 21:04:41
本帖内容被屏蔽
4楼2014-11-10 12:39:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uvwxmc

金虫 (正式写手)
对的。理想单色波是无限长的，谱线是无限窄和无限高的；你的时域样本是有限长的，频域也就成了有限宽的了，更不用说你的频域步长那么大，都成折线了。
赞一下(1人) 回复此楼
5楼2014-11-10 13:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sniperstrike

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
叮当睡懒觉: 金币+1 2014-11-10 21:05:07
看你的曲线应该是正确的，但是你要看看频谱的宽度是不是正确？
赞一下 回复此楼
6楼2014-11-10 13:32:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮当睡懒觉

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 铸剑人 at 2014-11-10 11:53:13
对时域信号进行傅里叶变换就可以得到频域信号了。F(V)=FT(f(t));

这个我知道，我就是做完了确定一下
赞一下 回复此楼
7楼2014-11-10 16:29:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮当睡懒觉

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 王者万年 at 2014-11-10 12:39:13
单色波的频谱图像就是DIRAC函数图像~

理想状况下是DIRAC函数图像，那由仪器输出的正弦波的频谱还是么？
赞一下 回复此楼
8楼2014-11-10 16:30:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮当睡懒觉

新虫 (小有名气)
引用回帖:
5楼: Originally posted by uvwxmc at 2014-11-10 13:21:32
对的。理想单色波是无限长的，谱线是无限窄和无限高的；你的时域样本是有限长的，频域也就成了有限宽的了，更不用说你的频域步长那么大，都成折线了。

得到肯定，那就放心了，十分感谢，解释的很清楚
赞一下 回复此楼
9楼2014-11-10 16:31:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叮当睡懒觉

新虫 (小有名气)
引用回帖:
6楼: Originally posted by sniperstrike at 2014-11-10 13:32:20
看你的曲线应该是正确的，但是你要看看频谱的宽度是不是正确？

请问怎么考虑频谱宽度是否正确呢？因为图1是以dt=10^-8为时间步长记录的时域信号，做频谱分析时，我取的采样频率为10*8，做出改图，您说得到的图2 结果是否正确呢？
赞一下 回复此楼
10楼2014-11-10 16:34:31
