[求助] P3HT薄膜IV曲线测试不出来求助高人 已有1人参与

我是直接在PET/ITO薄膜上旋涂的P3HT,旋涂后观察颜色是紫色的。
测试的时候,一只夹子夹在没有P3HT的PET/ITO一端,另一只夹子夹在黏在P3HT的铜胶带上,测试示意图如下图。

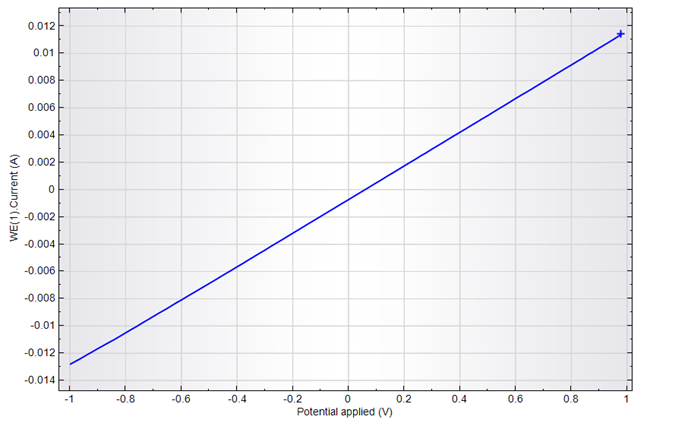

但是每次测出来的IV线都是直线,并不是具有整流特性的曲线啊,

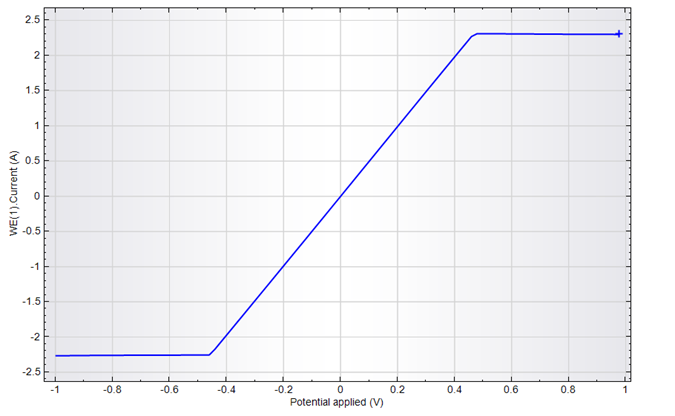

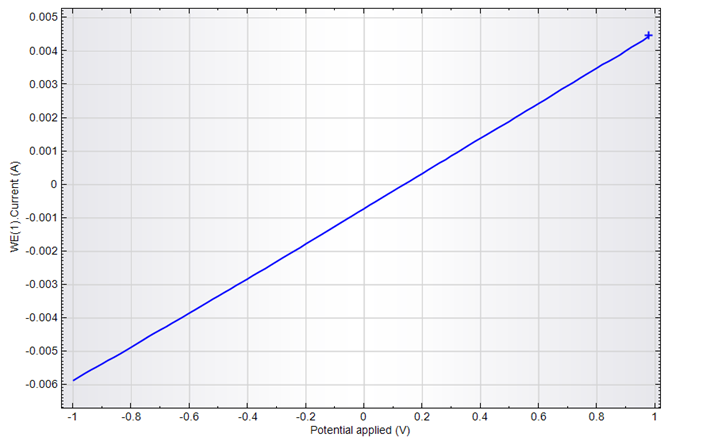

后来又分别单独测了PET/ITO和铜胶带的IV,如下图。

结果是有P3HT和没有P3HT的结果没什么两样啊。

P3HT薄膜IV曲线测试不出来求助高人
ITO P3HT Cu的IV 线.png


P3HT薄膜IV曲线测试不出来求助高人-1


P3HT薄膜IV曲线测试不出来求助高人-2


P3HT薄膜IV曲线测试不出来求助高人-3
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flying1213

新虫 (正式写手)

【答案】应助回帖

请问楼主找到原因了吗?我现在做电池也是这样的直线,原因是什么啊
2楼2014-12-16 16:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sgquan2011

金虫 (正式写手)

引用回帖:
2楼: Originally posted by flying1213 at 2014-12-16 16:07:20
请问楼主找到原因了吗?我现在做电池也是这样的直线,原因是什么啊

找到了,单独使用P3HT没法构成p-n结,所以没有整流效应。
3楼2014-12-17 01:13:30
