[求助] 关于3D-MIMO信道建模中几个简单问题 已有1人参与

最近在做3D-MIMO建模的一些东西，遇到里面一些关于天线模型的问题，想请教一下有经验的虫子。

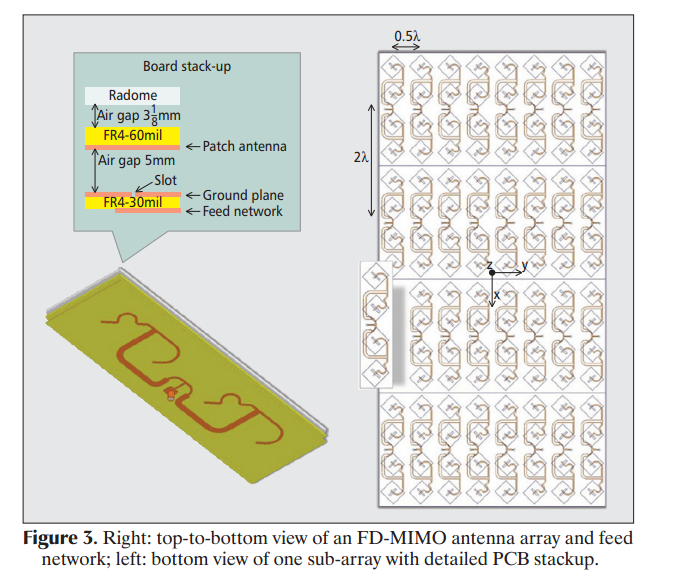

问题如下：1.先上图关于3D-MIMO信道建模中几个简单问题
这是我在一篇片文章里面看到的一个天线阵列的图，我想知道在3D-MIMO建模的时候就这个天线阵列里面算多少跟天线呢？
说明一下这个图片，里面in Fig. 3. The array comprises four stacked panels, each having eight sub-arrays arranged in an 8 × 1 (8 horizontal by 1 vertical) configuration. Each sub-array is composed of four patch antenna elements arranged in a 1 × 4 configuration, and fed with equal magnitude and phase by a single feed port.
这个天线数目在3D-MIMO建模时到底算做4*32跟呢，还是32跟？
回复此楼

» 猜你喜欢
1楼 2014-11-03 22:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

wujianchana

木虫 (小有名气)
wujianchana: 回帖置顶 2014-11-04 09:21:37
在3GPP发布的标准中提到一个2D planar antenna array structure作为参考里面又提到一个antenna elements ，不知道和这篇文章里面的antenna elements 有什么联系？或者如图二中的一个交叉极化天线在图一中对应的是一个sub-arrays 还是一个patch antenna elements 呢？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : LEG9JH_PX8)N5J@AX9K[V5R.png
    • 2014-11-04 09:21:19, 17.96 K
6楼2014-11-04 09:21:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujianchana

木虫 (小有名气)
wujianchana: 回帖置顶 2014-11-04 09:22:50
额，头一次发帖，搞得有点乱，图二在附件里边的
赞一下 回复此楼
7楼2014-11-04 09:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sunyuanxin

禁虫 (著名写手)
本帖内容被屏蔽
2楼2014-11-03 22:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll550

木虫 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
wujianchana: 金币+3, ★★★很有帮助, 谢谢解答了我一个疑惑额 2014-11-04 09:11:57
为了满足长度，应该是看做32

[ 发自小木虫客户端 ]
赞一下 回复此楼
livelong
3楼2014-11-04 00:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujianchana

木虫 (小有名气)
引用回帖:
2楼: Originally posted by sunyuanxin at 2014-11-03 22:57:00
这个...是什么情况？实现的？

这是一个天线阵列的示意图
赞一下 回复此楼
4楼2014-11-04 08:52:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujianchana

木虫 (小有名气)
引用回帖:
3楼: Originally posted by ll550 at 2014-11-04 00:23:53
为了满足长度，应该是看做32

哦，请问你也是做这个方面的么？我本也认为这是32跟天线，但是在3GPP发布的标准中提到一个2D planar antenna array structure作为参考里面又提到一个antenna elements ，不知道和这篇文章里面的antenna elements 有什么联系？或者如图二中的一个交叉极化天线在图一中对应的是一个sub-arrays 还是一个patch antenna elements 呢？
赞一下 回复此楼
5楼2014-11-04 09:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll550

木虫 (职业作家)

【答案】应助回帖

★
wujianchana: 金币+1, ★★★很有帮助 2014-11-04 11:13:56
引用回帖:
5楼: Originally posted by wujianchana at 2014-11-04 09:11:03
哦，请问你也是做这个方面的么？我本也认为这是32跟天线，但是在3GPP发布的标准中提到一个2D planar antenna array structure作为参考里面又提到一个antenna elements ，不知道和这篇文章里面的antenna elements 有 ...

看了图二每个叉对应的应该是一根天线。根据你对3GPP的标准藐视，它所指的antenna elements就是one antenna，因为它采用的是一个array或者matrix来表示，所以每根天线被称为antenna elements。

算了，帮你画个示意图吧。稍等。不过不见得理解正确。
赞一下 回复此楼
livelong
8楼2014-11-04 10:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll550

木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★
wujianchana: 金币+6, ★★★很有帮助, 非常感谢你的热心回答，非常有用。 2014-11-04 10:51:00
你看看这个示意图吧。我个人理解，不见得正确。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : w121h500331_1415022856_883.png
    • 2014-11-04 10:36:39, 393.53 K
livelong
9楼2014-11-04 10:36:34
