| 查看: 723 | 回复: 5 | ||
taijun木虫 (小有名气)
|
[求助]
冷作模具钢热处理 已有2人参与
|
| 高碳（2.0%）高铬（13%）模具钢的淬火温度如何计算，常用的热处理工艺是什么？谢谢！ |
回复此楼» 猜你喜欢
271求调剂
已经有6人回复
-
312求调剂
已经有9人回复
-
352求调剂
已经有4人回复
-
085602化学工程求调剂。
已经有3人回复
-
085600材料与化工306
已经有6人回复
-
机械学硕310分，数一英一，一志愿211本科双非找调剂信息
已经有3人回复
-
一志愿西南交通 专硕 材料355 本科双非 求调剂
已经有6人回复
-
085602 289分求调剂
已经有8人回复
-
085601求调剂总分293英一数二
已经有4人回复
-
292求调剂
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 模具加工选材的问题
已经有7人回复
- 热作模具钢的热处理
已经有8人回复
- Cr12MoV金相试验
已经有7人回复
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17357.3
- 红花: 102
- 帖子: 3287
- 在线: 961.1小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
taijun: 金币+2, ★有帮助 2014-11-04 09:25:48
感谢参与，应助指数 +1
taijun: 金币+2, ★有帮助 2014-11-04 09:25:48

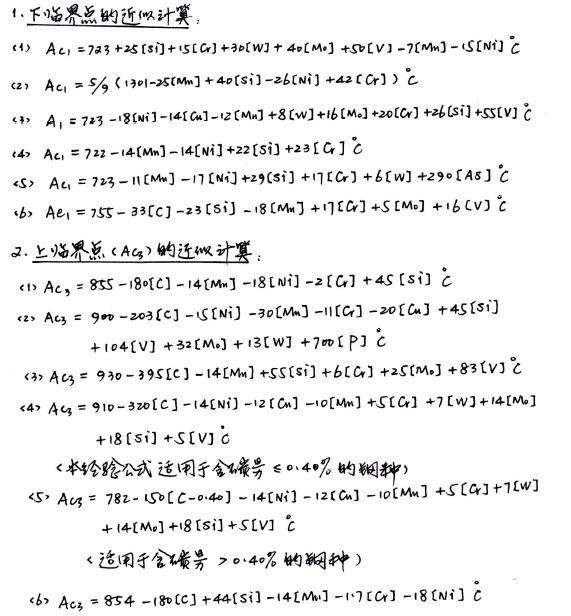

淬火温度一般是通过临界点计算，然后加上30~50进行计算的，不过实话实说，往往计算的不一定合适，通常的做法是考经验积累，如果你的是常用的钢种，可以查出其淬火温度的，至于常用的热处理工艺是很多的，主要看你是要达到什么目的，最常用的是球化退火、淬火、低温回火、高温回火，有时为了消除网状碳化物也采用正火，有时为了提高表面性能采用氮化、渗硫、渗硼等等，不一而足。下面提供一些跟你的问题有关的计算钢临界点的经验公式以供参考，因为是手写的，可能会不太清晰，有什么看不清或看不懂的请继续提问。 ee.JPG |
2楼2014-11-03 18:57:31
taijun
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 4854.6
- 散金: 135
- 红花: 2
- 帖子: 180
- 在线: 66.3小时
- 虫号: 708162
- 注册: 2009-02-25
- 专业: 金属材料表面科学与工程
3楼2014-11-04 09:27:21
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17357.3
- 红花: 102
- 帖子: 3287
- 在线: 961.1小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
★ ★ ★ ★
taijun: 金币+4, ★★★很有帮助 2014-11-17 17:12:04
taijun: 金币+4, ★★★很有帮助 2014-11-17 17:12:04
|
难道除了碳与铬之外就没有其他元素了吗？如果真的是这样的话，根据化学成分，其牌号（中国）为Cr12钢。 Cr12钢常用的热处理工艺为淬火加热温度950~980度，若希望得到较高的硬度，可取上限。回火温度180~200度左右，具体多少可以根据最终的技术要求的硬度选择，硬度要求低可以选择略高的回火温度，否则选择较低的回火温度。淬火和回火的保温时间跟加热炉设备功率、炉型、装炉方式、装炉量、工件有效厚度而定。 一般有效厚度40毫米以下可采用空淬，有效厚度较大的采用热油淬火，当然也可以进行分级淬火，分级的温度范围200~550范围选择。 |
4楼2014-11-05 04:18:51
5楼2014-11-14 19:19:41
taijun
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 4854.6
- 散金: 135
- 红花: 2
- 帖子: 180
- 在线: 66.3小时
- 虫号: 708162
- 注册: 2009-02-25
- 专业: 金属材料表面科学与工程
6楼2016-10-26 15:35:51
