[求助] 地震波有限元方法正演中添加PML边界的问题 已有3人参与

求各位大神帮个忙，刚来小木虫不久。

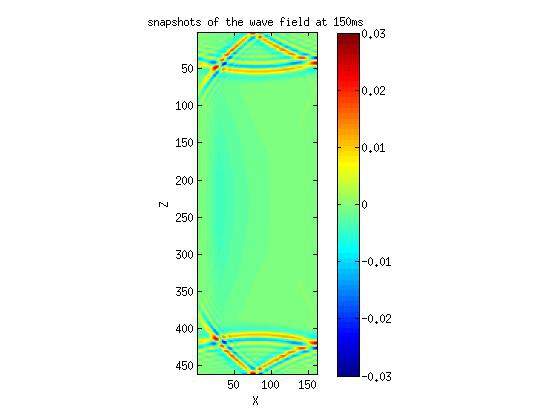

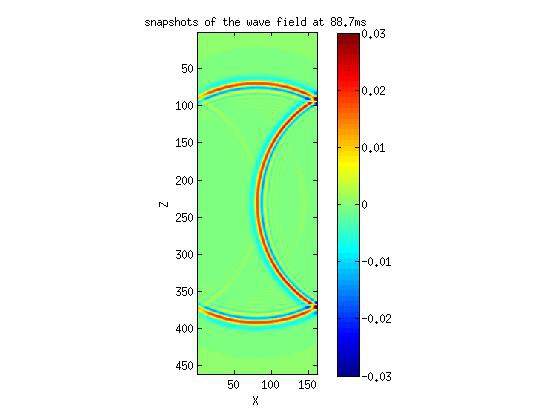

有限元正演模拟添加PML边界遇到了如图的问题，模拟时间短的时候比较正常，时间长了之后，在PML区域和正常计算区域的边界上就出现了凹陷。我用的是三角型网格，网格是最简单的等腰直角三角形单元。自己感觉是正常区域和PML区域的拼接问题。

地震波有限元方法正演中添加PML边界的问题


地震波有限元方法正演中添加PML边界的问题-1
回复此楼

» 猜你喜欢
1楼 2014-11-01 12:24:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

handechao

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by baobiao007 at 2014-11-03 20:00:38
我也做过一点点，吸收效果不理想的原因很多，我不可能就看你这图就能分析出原因来，除非是神仙

...

哥，你用的pml是分裂的还是不分裂的？

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
14楼2014-11-11 09:17:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lilitu

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
时间短的时候也能看出来有反射波，可能是参数没设置好
赞一下 回复此楼
2楼2014-11-01 17:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

handechao

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lilitu at 2014-11-01 17:18:37
时间短的时候也能看出来有反射波，可能是参数没设置好

那时间长的时候的凹陷是怎么引起的？

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-11-02 00:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lilitu

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by handechao at 2014-11-02 00:22:24
那时间长的时候的凹陷是怎么引起的？
...

时间长是因为你的上下两个边和4个角似乎完全没有PML的感觉。。。
赞一下 回复此楼
4楼2014-11-02 09:05:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei_xmc

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

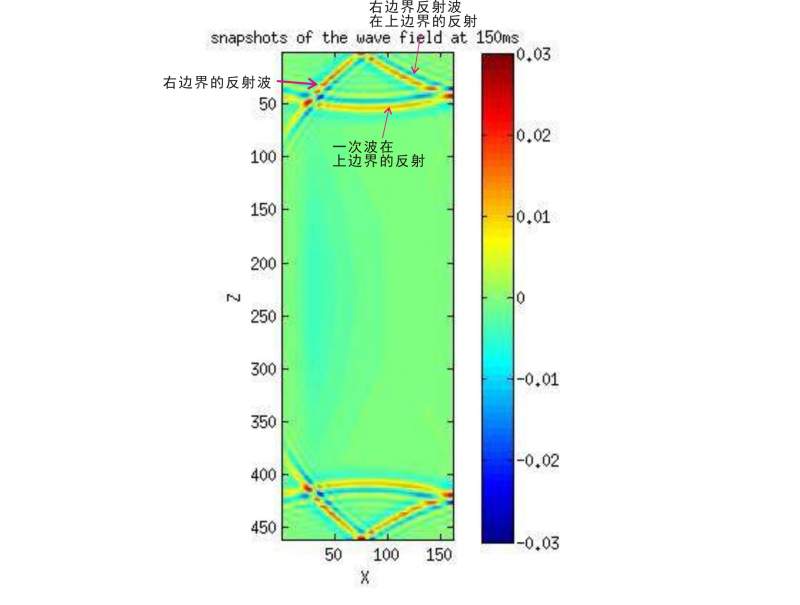

你的是左边界做了吸收，右、上下边界没有做！！所以当一次波传播到右边界的时候开始反射，右边界的反射波和一次波遇到上下边界都产生了反射！
地震波有限元方法正演中添加PML边界的问题-2
新建 CorelDRAW X4 Graphic.jpg
赞一下 回复此楼
5楼2014-11-02 09:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

handechao

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by liuwei_xmc at 2014-11-02 09:20:55
你的是左边界做了吸收，右、上下边界没有做！！所以当一次波传播到右边界的时候开始反射，右边界的反射波和一次波遇到上下边界都产生了反射！

新建 CorelDRAW X4 Graphic.jpg
...

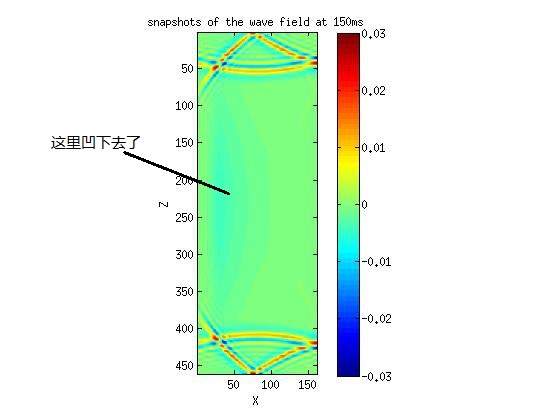

谢谢，有心了！我只做了左边界的，角点也没有做，这不是问题的关键，关键在那一片凹下去的区域是怎么产生的？我把四边都加上还是会在每个边界上都会凹下去，并且直接导致了中间的地方整个也沉下去了，所以就先只做了左边的
地震波有限元方法正演中添加PML边界的问题-3
赞一下 回复此楼
6楼2014-11-02 10:19:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

handechao

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lilitu at 2014-11-02 09:05:43
时间长是因为你的上下两个边和4个角似乎完全没有PML的感觉。。。...

上下和右边还有角点我都没加，问题在左边那个凹陷怎么产生的，全加上去还是会有，每条边一个凹陷
赞一下 回复此楼
7楼2014-11-02 10:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei_xmc

新虫 (小有名气)
引用回帖:
6楼: Originally posted by handechao at 2014-11-02 10:19:01
谢谢，有心了！我只做了左边界的，角点也没有做，这不是问题的关键，关键在那一片凹下去的区域是怎么产生的？我把四边都加上还是会在每个边界上都会凹下去，并且直接导致了中间的地方整个也沉下去了，所以就先只做 ...

吸收不彻底哈....边界的弱反射造成的！
赞一下 回复此楼
8楼2014-11-03 09:15:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

handechao

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by liuwei_xmc at 2014-11-03 09:15:37
吸收不彻底哈....边界的弱反射造成的！...

感觉不太像，那个部分的值会越来越大，导致整个波场畸变了，更像是在边界上堆积的能量

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2014-11-03 10:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baobiao007

木虫 (职业作家)

中国特色
这种长条模型最能测试PML的吸收性能
赞一下 回复此楼
我同意叔本华的观点，人们投身艺术和科学领域的强烈愿望之一就是逃离痛苦、残酷和枯燥无味的现实生活，逃离自己飘忽不定的七情六欲的桎梏。--爱因斯坦
10楼2014-11-03 17:01:16
