[求助] 关于fluent的气体管道泄漏浓度扩散模型

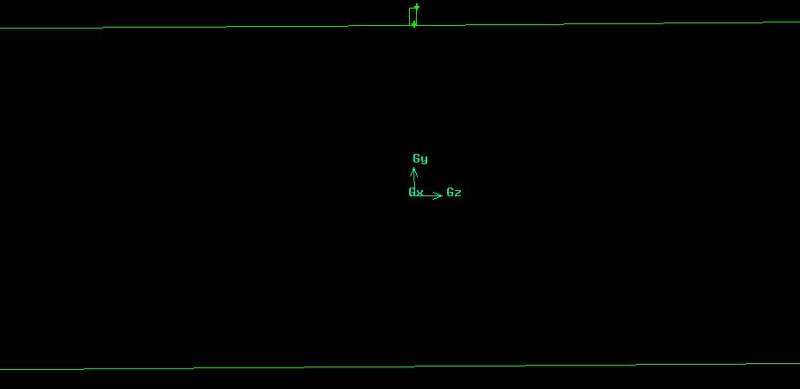

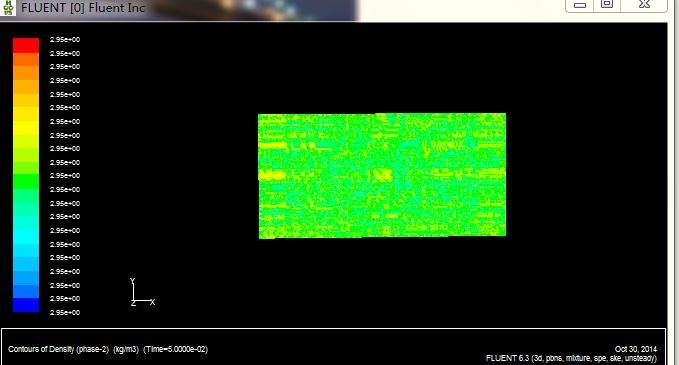

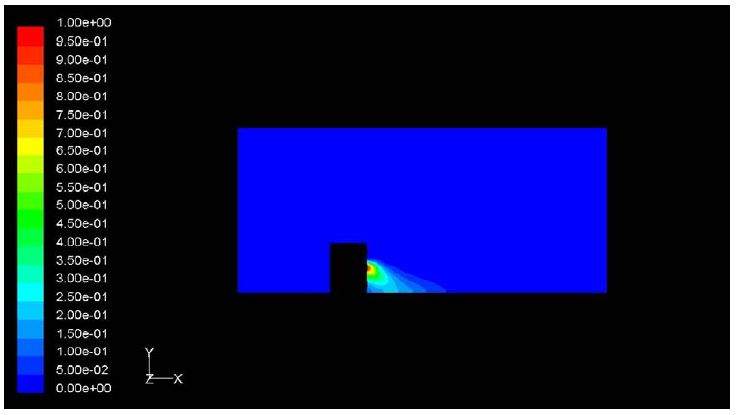

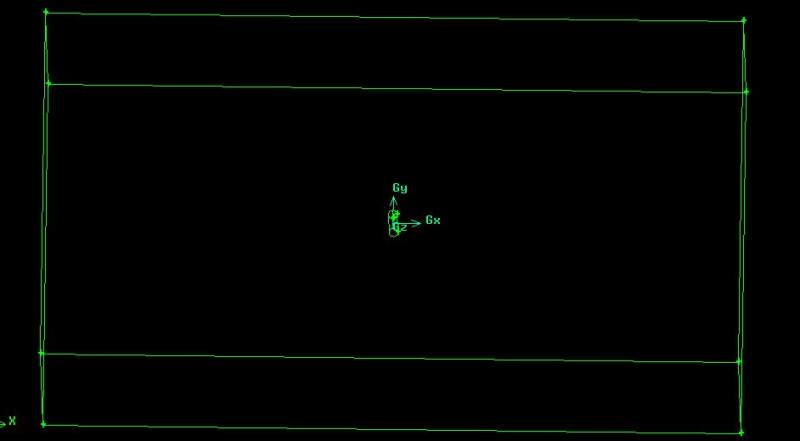

小圆柱体闯过大圆柱体,小圆柱体的一端作为泄漏口,整个扩散域为一个六面体,如图。六面体左面设为速度入口,底面和管壁设为wall,其他各面为出口outflow,不知这么设置有没有问题?网格是直接进行的体网格划分,管道是否也需要网格划分?刚开始出来设为压力出口了,可是每次计算完都会有回流,所以改为outfow。fulent中采用多相流mixure模型,开组分传输,air设为第一项,泄漏气体cl2设为第二项。开能量方程并考虑重力影响。mark,adapt了六面体区域,patch第二项体积分数为零。经过计算后怎么都得不到想要的结果。求大神指导!!!

关于fluent的气体管道泄漏浓度扩散模型


关于fluent的气体管道泄漏浓度扩散模型-1


关于fluent的气体管道泄漏浓度扩散模型-2


关于fluent的气体管道泄漏浓度扩散模型-3
