应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 压力加工 » 这样的铸态试样可以进行锻打吗？
121/2返回列表12下一页
查看: 1369  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cike

木虫 (著名写手)

[求助] 这样的铸态试样可以进行锻打吗？ 已有7人参与

铸态试样切去冒口之后在心部有一些气孔，差不多有一个大米粒大。目前的坯料直径约为110mm，想通过锻打变成直径为40的棒料或者方料。不知道这些小气孔会在锻打过程中焊合还是成为裂纹的发生源产生开裂？有经验的同学帮忙看看啊。

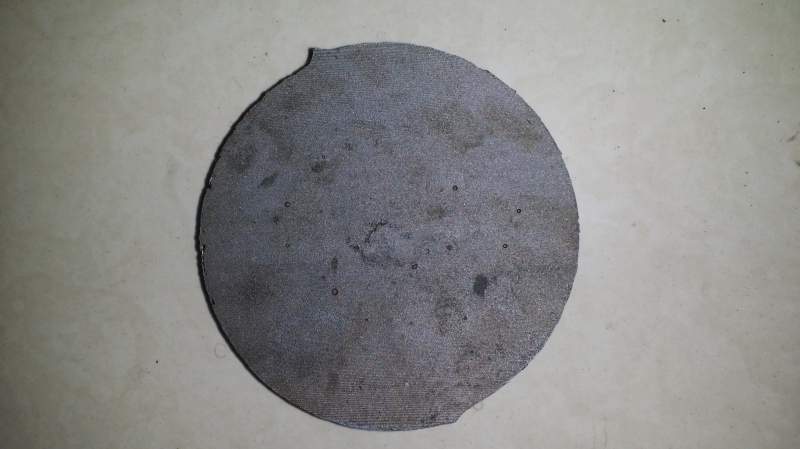

这样的铸态试样可以进行锻打吗？


这样的铸态试样可以进行锻打吗？-1


这样的铸态试样可以进行锻打吗？-2
回复此楼

» 猜你喜欢
1楼 2014-10-28 14:52:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
锻打方式不合理时会造成裂纹开裂的源头，如果锻打合理的话，不会开裂，但如果是疏松会闭合或消除，如果是气孔不会消除，只会拉长和变小，在较细的时候暴露出来。
赞一下(2人) 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
2楼2014-10-28 18:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chenyegao

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
热锻温度高点，还是可以的！若温度较低，恐怕很难焊合！

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-10-28 18:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzg593345

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这些孔洞加热时会严重氧化、脱碳。锻打后会延伸成更严重的裂纹。一定要切除干净。
赞一下 回复此楼
4楼2014-10-28 23:25:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szqi_75

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
是铝合金吗？还是？个人感觉不管什么合金都应可以的,大变形，多道次。温度别太低就行，
赞一下 回复此楼
123
5楼2014-10-29 05:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccwangjs

银虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
cike: 金币+5, ★★★很有帮助, 我的想法是包套再涂氧化剂。冒口已经切了不少了，因为我的料本身高度就有限。 2014-11-02 20:51:58
首先你要确定材料，如果材料在加热过程中不会发生氧化，一般来说可以，个人觉得你的冒口没有切除干净。还有一种办法是将该材料切成两半，单独锻打。效果会好点
赞一下 回复此楼
6楼2014-10-29 20:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寂寞飘落

金虫 (正式写手)

【答案】应助回帖

问题应该不大，在锻打过程中会消失的，况且这些铸造缺陷也是不可避免的
赞一下 回复此楼
7楼2014-10-31 20:13:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DWXXWD123

新虫 (初入文坛)

【答案】应助回帖

锻打是一种塑性变形，铸态的话适合承受压力，如果锻打的压力恰当，那么铸态组织发生塑性变形而得到悍合，如果用劲过大，两边鼓形越明显，若小孔靠近边缘处，那么会形成裂纹，即是裂纹源。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-11-01 22:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cike

木虫 (著名写手)
引用回帖:
8楼: Originally posted by DWXXWD123 at 2014-11-01 22:47:50
锻打是一种塑性变形，铸态的话适合承受压力，如果锻打的压力恰当，那么铸态组织发生塑性变形而得到悍合，如果用劲过大，两边鼓形越明显，若小孔靠近边缘处，那么会形成裂纹，即是裂纹源。
...

我觉得恰恰相反，应该是中间呈现鼓型，所以空洞在中间，更容易开裂。
赞一下 回复此楼
9楼2014-11-02 20:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cike

木虫 (著名写手)
引用回帖:
5楼: Originally posted by szqi_75 at 2014-10-29 05:43:18
是铝合金吗？还是？个人感觉不管什么合金都应可以的,大变形，多道次。温度别太低就行，

不是铝合金，是金属间化合物的铸锭，所以塑性很差。
赞一下 回复此楼
10楼2014-11-02 20:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cike 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 化学专业申博 +3 赵子羊 2026-05-23 4/200 2026-05-24 18:10 by 工大学长
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 1rx34o113h 2026-05-23 3/150 2026-05-24 17:41 by 0i3mu4vkjz
[基金申请] 评审有感 +16 popular289 2026-05-18 27/1350 2026-05-24 17:34 by hhs666
[教师之家] 论文撤稿了 +4 bjvtcliu 2026-05-24 7/350 2026-05-24 17:29 by bjvtcliu
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 hvkbtfonbv 2026-05-23 4/200 2026-05-24 17:21 by 75ui6h7z2t
[博后之家] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 hvkbtfonbv 2026-05-23 3/150 2026-05-24 17:10 by 75ui6h7z2t
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 hvkbtfonbv 2026-05-23 3/150 2026-05-24 17:01 by 75ui6h7z2t
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 5/250 2026-05-24 16:21 by hhx1yx9evi
[论文投稿] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 a2tycdlnq1 2026-05-23 4/200 2026-05-24 16:16 by hhx1yx9evi
[基金申请] 河北省自然科学基金 +6 Peterchao 2026-05-18 9/450 2026-05-24 16:02 by 130067131
[教师之家] 某211大学教师把个人教师官方主页改成:我跑了我跑了我跑了!官宣跑路！ +4 zju2000 2026-05-21 5/250 2026-05-24 09:35 by songwz
[考博] 26/27申博自荐 10+4 ZXW0202 2026-05-22 9/450 2026-05-24 08:47 by bjvtcliu
[基金申请] 青B发送上会通知了吗 +5 chemBioBro 2026-05-22 7/350 2026-05-23 12:35 by zhuifengzhy
[考博] 博士申请 +3 焦晓明 2026-05-21 3/150 2026-05-23 11:26 by mlc840311
[文学芳草园] 献血感触 +7 呀呀好傻 2026-05-19 13/650 2026-05-21 20:15 by 呀呀好傻
[基金申请] 国自然评分 +4 无名者登山 2026-05-20 5/250 2026-05-21 16:35 by swuq
[基金申请] 国自然上会要求 +7 无名者登山 2026-05-18 11/550 2026-05-21 15:50 by draco1987
[有机交流] 反应很差，大量原料没有反应 5+3 Mr.Zot 2026-05-19 8/400 2026-05-20 22:19 by Equinoxhua
[考博] 如果工作了想读博，可以边工作边读全日制嘛？ 30+3 铁达火车 2026-05-18 5/250 2026-05-20 09:33 by tfang
[考博] 博士申请 +5 星…… 2026-05-18 6/300 2026-05-18 23:49 by 糊糊涂涂好
信息提示
关闭
请填处理意见
关闭
