[求助] XRD画图 已有5人参与

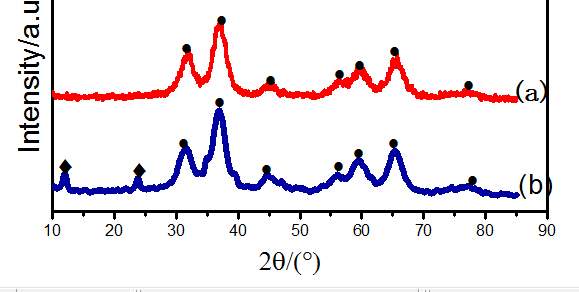

亲们。我的是origin8.0，怎么画这一种图，主要是把两个图垂直分开，还得共用一个X轴。谢谢谢！！！
是先画一个图再填图层？还是怎么画，具体步骤更好，谢谢。

XRD画图

[ Last edited by liwentao2010 on 2014-11-26 at 18:18 ]
回复此楼

» 收录本帖的淘帖专辑推荐

sci投稿 绘图方法 作图origin ps 我的淘帖

» 猜你喜欢
既然选择了远方便只顾风雨兼程。。。
1楼 2014-10-27 20:23:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
XTU2013ZXX: 金币+5, ★有帮助 2014-10-27 20:58:26
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2014-10-27 21:20:41
XTU2013ZXX: 金币+5 2014-10-28 08:15:35
qixingzhen: C-EPI+1, 不错，挺详细的，发C-EPI一枚。 2014-10-28 09:37:28

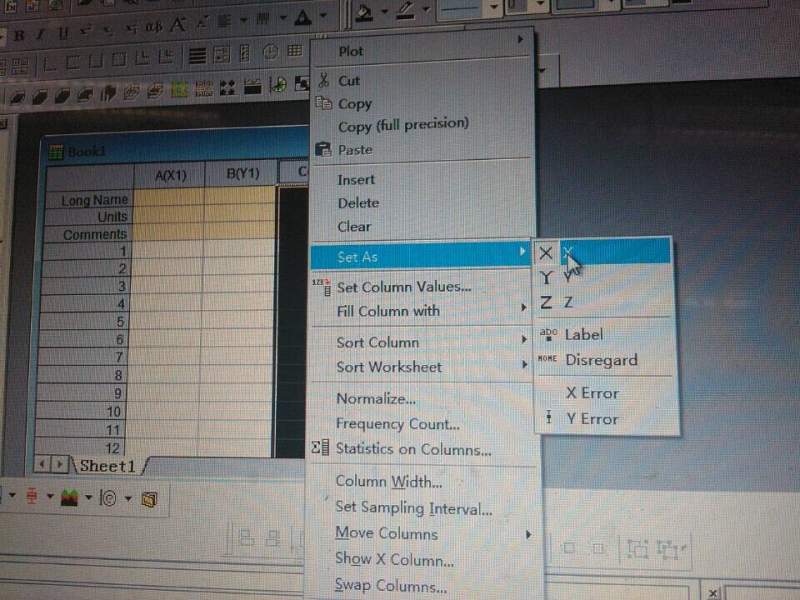

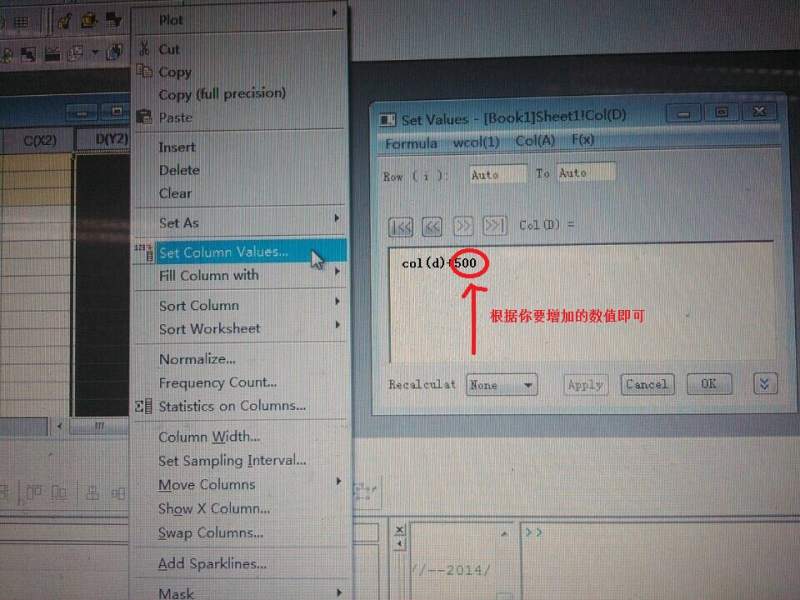

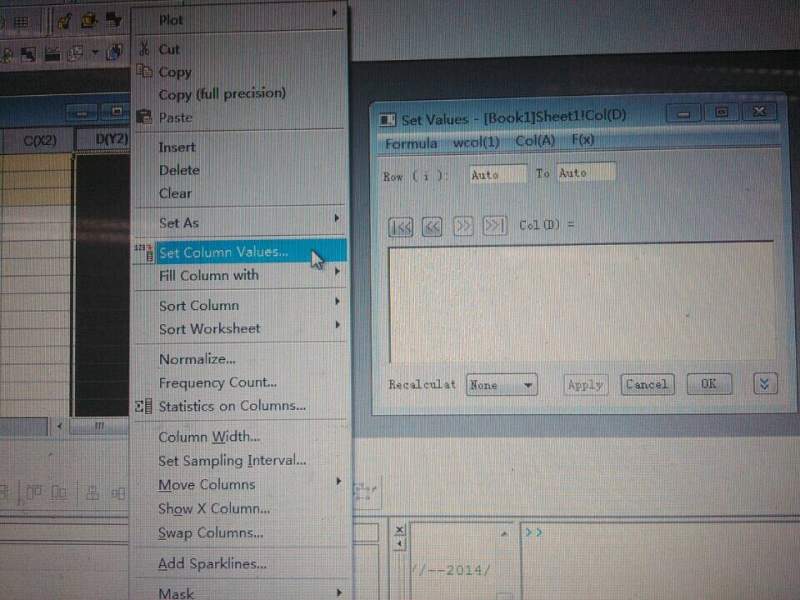

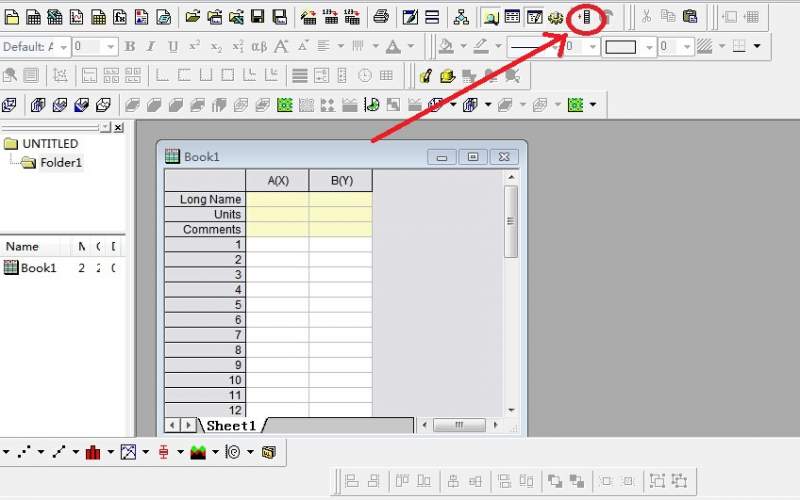

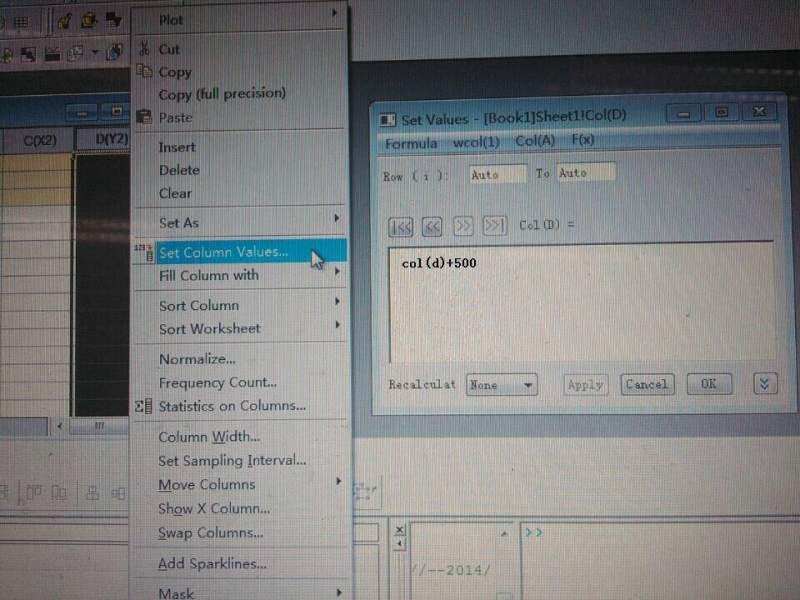

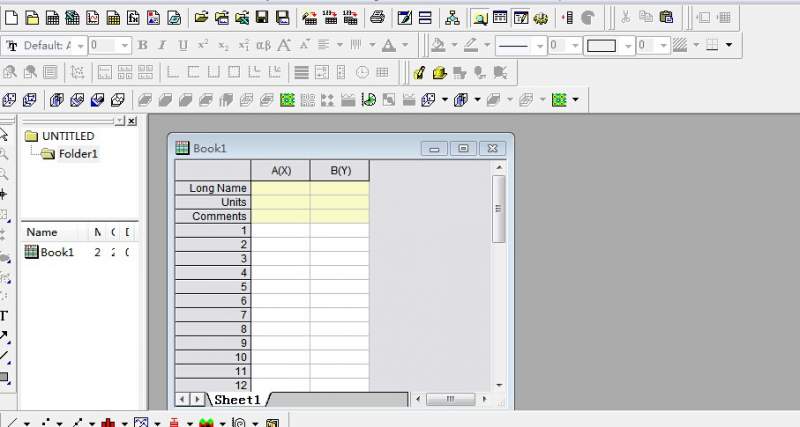

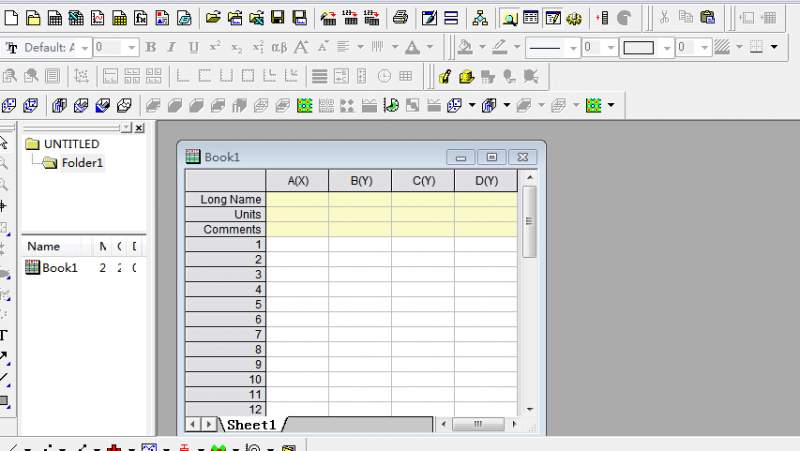

先在原先的A，B基础上添加C,D两列，然后再令C的横坐标也为X，D（y）的坐标全部加上一个高度值即可，你看一下附图就明白，我也是用Or8去做的.我只是做个示范，数据没有粘贴准确，知道即可.

按照顺序做即可.

XRD画图-1

XRD画图-2

XRD画图-3

XRD画图-4

XRD画图-5
XRD画图-6
XRD画图-7
赞一下(3人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2.jpg
    • 2014-10-27 20:35:35, 68.31 K
  • 附件 2 : 1.jpg
    • 2014-10-27 20:35:37, 217.9 K

» 本帖已获得的红花（最新10朵）

XTU2013ZXX
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
2楼2014-10-27 20:39:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
fatewu: 金币+2, 谢谢回帖，欢迎常来交流，辛苦啦~ 2014-10-27 22:11:12
另一种操作如下：

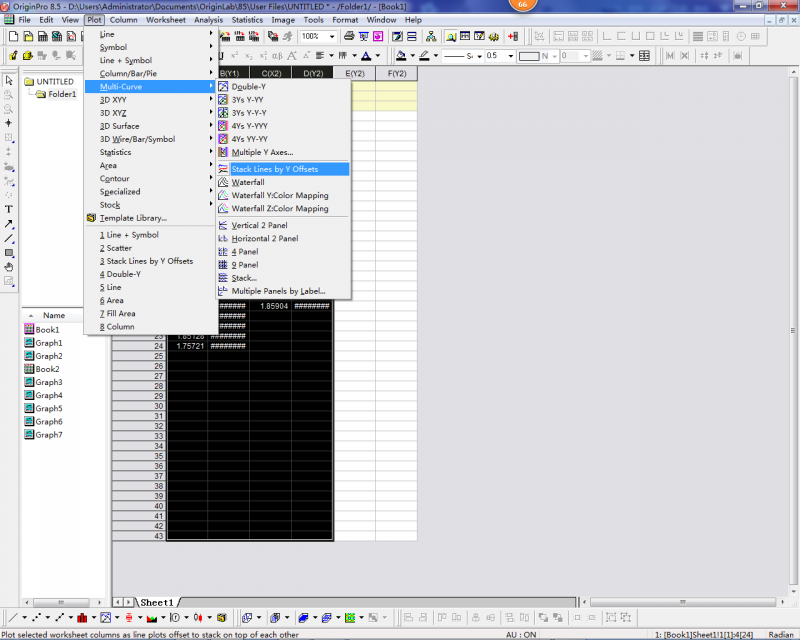

（1）选中数据，操作如图：
XRD画图-8
（2）双击图像，操作如图：
XRD画图-9
（3）最后，上下拉动曲线图到适宜位置，可以更改纵坐标范围，使得图像更清晰。注意纵坐标轴上的数值已经没有太大的意义了。
赞一下(1人) 回复此楼
加油！
9楼2014-10-27 21:19:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yimu499054

新虫 (正式写手)
引用回帖:
2楼: Originally posted by fatewu at 2014-10-27 20:39:28
先在原先的A，B基础上添加C,D两列，然后再令C的横坐标也为X，D（y）的坐标全部加上一个高度值即可，你看一下附图就明白，我也是用Or8去做的.我只是做个示范，数据没有粘贴准确，知道即可.

按照顺序做即可.


...

这回复太靠谱了～

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
10楼2014-10-27 22:07:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

XTU2013ZXX

新虫 (小有名气)
引用回帖:
2楼: Originally posted by fatewu at 2014-10-27 20:39:28
先在原先的A，B基础上添加C,D两列，然后再令C的横坐标也为X，D（y）的坐标全部加上一个高度值即可，你看一下附图就明白，我也是用Or8去做的.我只是做个示范，数据没有粘贴准确，知道即可.

按照顺序做即可.


...

这样是挺好，问题是可以在origin中直接D(Y)在原数值上统一加一个数？怎么加？
赞一下 回复此楼
既然选择了远方便只顾风雨兼程。。。
3楼2014-10-27 20:59:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主
引用回帖:
3楼: Originally posted by XTU2013ZXX at 2014-10-27 20:59:53
这样是挺好，问题是可以在origin中直接D(Y)在原数值上统一加一个数？怎么加？...

我已经修改了应助内容，你刷新一下内容
赞一下 回复此楼
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
4楼2014-10-27 21:00:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

XTU2013ZXX

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by fatewu at 2014-10-27 20:39:28
先在原先的A，B基础上添加C,D两列，然后再令C的横坐标也为X，D（y）的坐标全部加上一个高度值即可，你看一下附图就明白，我也是用Or8去做的.我只是做个示范，数据没有粘贴准确，知道即可.

按照顺序做即可.


...

请问在origin中怎么使外轴同时加一个数？
赞一下 回复此楼
既然选择了远方便只顾风雨兼程。。。
5楼2014-10-27 21:00:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主
引用回帖:
5楼: Originally posted by XTU2013ZXX at 2014-10-27 21:00:58
请问在origin中怎么使外轴同时加一个数？...

你刷新应助内容，已经添加
赞一下 回复此楼
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
6楼2014-10-27 21:03:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fatewu

主管区长 (文坛精英)

小木虫浪漫体验师~\(^o^)/~

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主优秀版主优秀版主优秀版主
引用回帖:
5楼: Originally posted by XTU2013ZXX at 2014-10-27 21:00:58
请问在origin中怎么使外轴同时加一个数？...

还有问题吗？
回复此楼
【化学化工区欢迎您，小晨欢迎您~\(^o^)/~】何以飘零去，何以少团栾，何以别离久，何以不得安~\(^o^)/~走自己的路，相信一切皆有可能！
7楼2014-10-27 21:08:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

nan_scc520

银虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
fatewu: 金币+1, 谢谢回帖，欢迎常来交流~ 2014-10-28 16:12:28
干嘛搞那么麻烦啊，直接画双-Y曲线就可以了啊
赞一下 回复此楼
tomorrowisanotherdayornothingthanthefirstkiss
8楼2014-10-27 21:15:03
