[求助] 求教液压调速机构 已有1人参与

大家好！小弟初学液压，想问一下液压无极调速方面的问题：

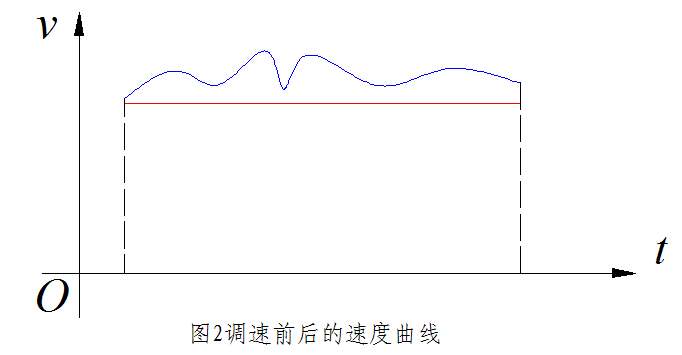

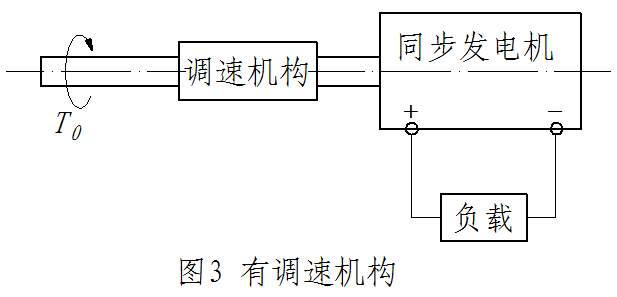

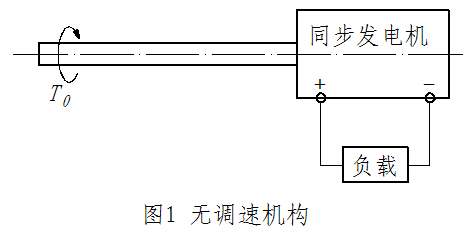

我要研究一根输出到发电机的轴的运动，如图1所示，其输入的动力不稳定，负载恒定。如果不调速，速度就会如图2中的蓝线所示。为了使其速度稳定，变成如图2中的红线。我想利用液压的无极调速机构，如图3所示，网上有说两种方法：
1，用斜盘式柱塞泵作为调速机构，通过调节斜盘角度来调节出油量稳定，从而使转速稳定；
2，用斜盘式柱塞泵（或其他液压泵）作为调速机构，用液压阀调节出油量稳定，从而使转速稳定；
恳请有经验的朋友帮我看看这两种方法可行不可行，哪一种更好一些呢？小弟先谢啦！！

求教液压调速机构


求教液压调速机构-1


求教液压调速机构-2
回复此楼

» 猜你喜欢
1楼 2014-10-26 10:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
brucexmc: 金币+5, ★★★很有帮助 2014-10-26 14:41:45
如果在油路输入端加装一个能够快速响应的压力溢流阀，设定好一个压力之后（此压力比需用值即红线值稍高），当压力小于它时，阀不动作；当压力高于它时，将多余的压力卸掉，从而保持基本稳定的输入油压。
赞一下 回复此楼
2楼2014-10-26 12:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

brucexmc

新虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-10-26 12:31:34
如果在油路输入端加装一个能够快速响应的压力溢流阀，设定好一个压力之后（此压力比需用值即红线值稍高），当压力小于它时，阀不动作；当压力高于它时，将多余的压力卸掉，从而保持基本稳定的输入油压。

我大概懂你的意思了，就是说要调节流量稳定，必须是在压力稳定的前提下，是这样吗？
赞一下 回复此楼
3楼2014-10-26 14:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by brucexmc at 2014-10-26 14:40:22
我大概懂你的意思了，就是说要调节流量稳定，必须是在压力稳定的前提下，是这样吗？...

就是这个意思。类似于直流电路中整流稳压器的作用。
赞一下 回复此楼
4楼2014-10-26 15:13:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
3楼: Originally posted by brucexmc at 2014-10-26 14:40:22
我大概懂你的意思了，就是说要调节流量稳定，必须是在压力稳定的前提下，是这样吗？...

流量和压力的乘积就是功率。要想功率稳定，最好压力和流量都比较稳定。这样的输入/输出的稳定性最好。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

brucexmc
5楼2014-10-26 15:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

brucexmc

新虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by peterflyer at 2014-10-26 15:15:26
流量和压力的乘积就是功率。要想功率稳定，最好压力和流量都比较稳定。这样的输入/输出的稳定性最好。...

谢谢您的回复，我已经知道该怎么做了，先控制好压力稳定，在这个基础上调节流量稳定，这样效果最好，谢谢您！！大神，膜拜！！
赞一下 回复此楼
6楼2014-10-27 09:30:21
