应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 铸造H21钢的铸态组织
51/1返回列表
查看: 771  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

夜的钢琴曲

木虫 (正式写手)

[求助] 铸造H21钢的铸态组织 已有2人参与

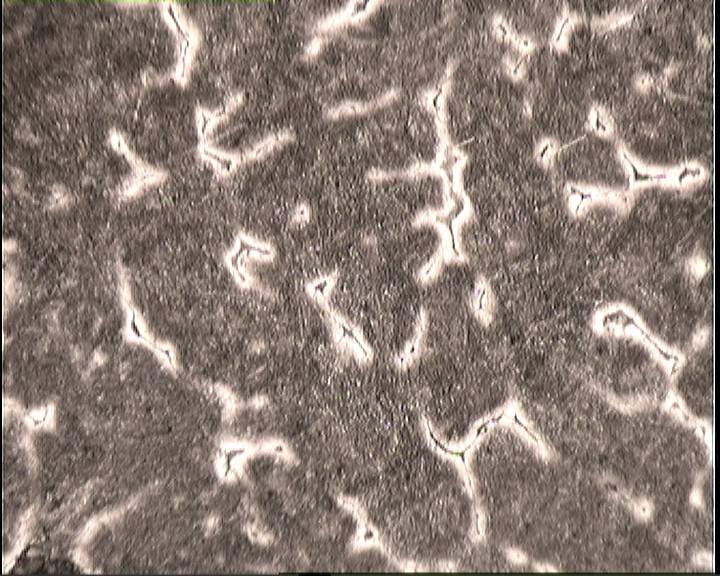

做的H21钢，即3Cr2W8V，20kg中频炉，用的45钢作原料，没造渣，但铝脱氧了，铸造后的显微组织如图，为500倍下显微组织，请问那白亮的是什么啊，白亮中间的灰黑色的东西是什么，还有基体是什么啊，看的论文H13钢的铸造基体竟然是贝氏体，那这金相里的基体是什么啊，求大神指教！！！

铸造H21钢的铸态组织
回复此楼

» 猜你喜欢
1楼 2014-10-25 15:49:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
夜的钢琴曲: 金币+3, ★有帮助 2014-10-27 11:05:17
个人分析后认为，白的好像什么也不是，就是它所包括的铸造裂纹的边部。这些地方能量较高，比较容易腐蚀出来，就成了照片上的那个样子。楼主这个应该是光学显微镜照片。应该在扫描电镜下再看看，对可疑的位置打一下能谱看看，可能对显微组织鉴别就会有很大帮助。
赞一下 回复此楼
2楼2014-10-25 16:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜的钢琴曲

木虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-10-25 16:00:45
个人分析后认为，白的好像什么也不是，就是它所包括的铸造裂纹的边部。这些地方能量较高，比较容易腐蚀出来，就成了照片上的那个样子。楼主这个应该是光学显微镜照片。应该在扫描电镜下再看看，对可疑的位置打一下能 ...

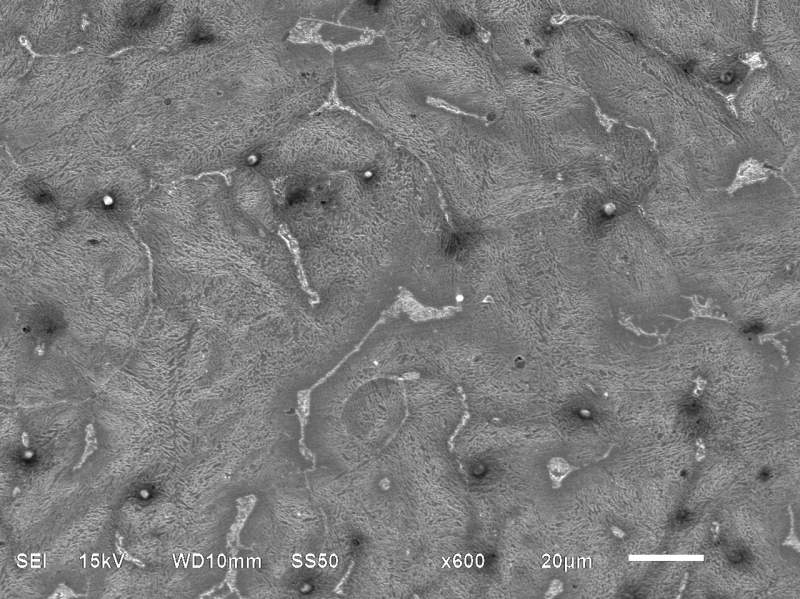

也做扫描了，结果如图
铸造H21钢的铸态组织-1
赞一下 回复此楼
3楼2014-10-26 20:09:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzg593345

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
夜的钢琴曲: 金币+3, ★有帮助 2014-10-27 11:05:01
此铸造组织组成是：基体是索氏体，沿晶的黑色部分，结合扫描电镜图像确认是共晶组织。在结晶后期由于选择结晶的结果，在晶界附近未凝固的液体其含碳量达到了共晶成分，生成碳化物共晶。在共晶体附近的基体，其含碳量也比晶内的含碳量高。在腐蚀的电化学过程中它作为阴极不会被腐蚀，显微镜下保持了原来的白亮色。但实际上也是索氏体组织。这点扫描电镜图片可以看得清楚。
赞一下 回复此楼
4楼2014-10-26 23:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜的钢琴曲

木虫 (正式写手)
引用回帖:
4楼: Originally posted by zzg593345 at 2014-10-26 23:10:23
此铸造组织组成是：基体是索氏体，沿晶的黑色部分，结合扫描电镜图像确认是共晶组织。在结晶后期由于选择结晶的结果，在晶界附近未凝固的液体其含碳量达到了共晶成分，生成碳化物共晶。在共晶体附近的基体，其含碳量 ...

但是索氏体的渗碳体和铁素体之间间距更小，腐蚀的应该是全黑色了，就算含碳量再高，只要是索氏体应该都会被腐蚀吧，是不是残余奥氏体的可能性大一些呢？
赞一下 回复此楼
5楼2014-10-27 11:04:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 夜的钢琴曲 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
