| 查看: 2815 | 回复: 3 | ||||
followgirl铜虫 (小有名气)
|
[求助]
TC4热处理 已有2人参与
|

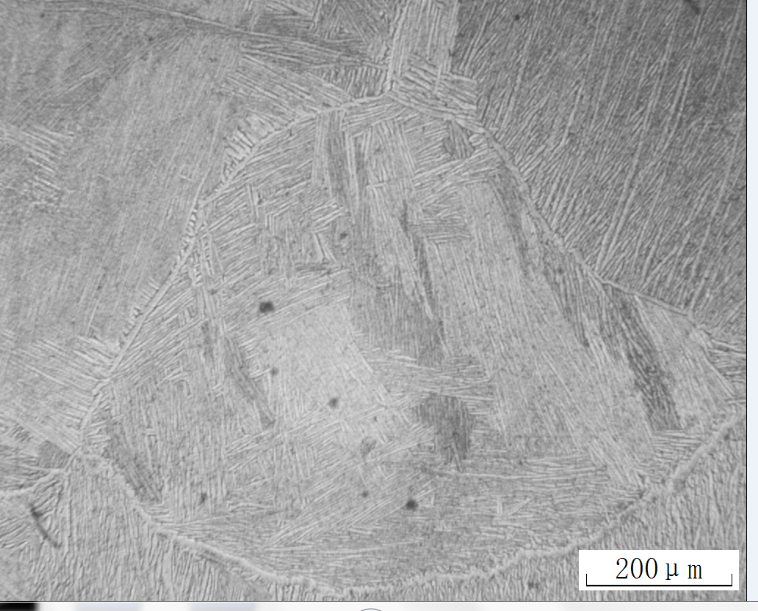

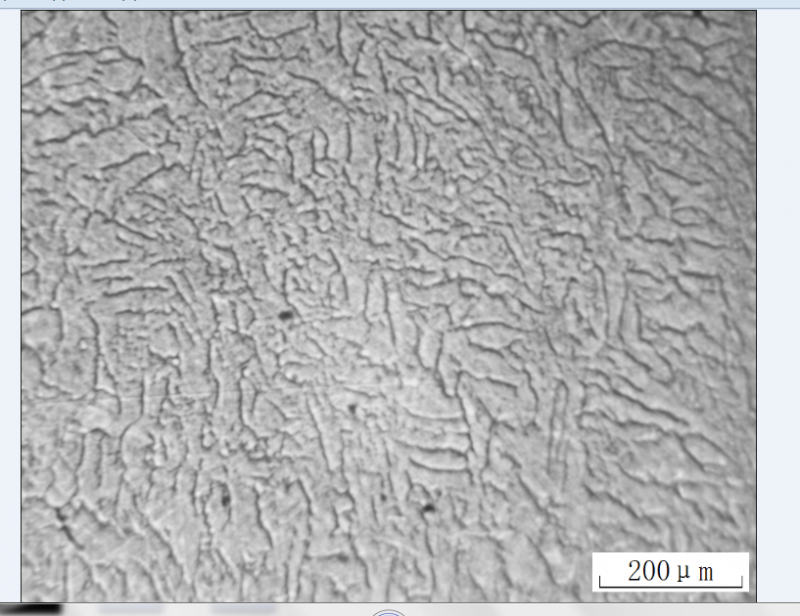

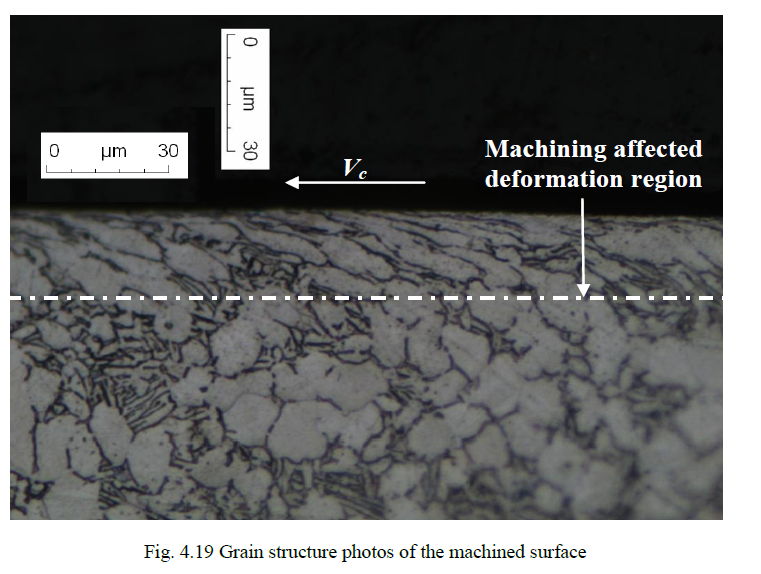

请教研究过TC4的前辈，帮忙看看前两张图是什么热处理方式下的，文献中没有给出，个人认为是再结晶退火，不知道是否正确？下面张量是我自己腐蚀的TC4，热处理方式固溶时效，貌似有两种形态，不知道怎么辨别，请前辈们帮忙看看，十分感谢！ 捕获.PNG  捕获2.PNG  捕获3.PNG  捕获4.PNG |
回复此楼» 猜你喜欢
实验室接单子
已经有4人回复
-
全日制（定向）博士
已经有4人回复
-
假如你的研究生提出不合理要求
已经有6人回复
-
对氯苯硼酸纯化
已经有3人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有12人回复
-
不自信的我
已经有12人回复
-
所感
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有28人回复
-
要不要辞职读博？
已经有7人回复
-
北核录用
已经有3人回复
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 23097.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5197
- 在线: 1050.7小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
followgirl: 金币+2, ★★★很有帮助 2014-10-24 18:46:25
感谢参与，应助指数 +1
followgirl: 金币+2, ★★★很有帮助 2014-10-24 18:46:25
|

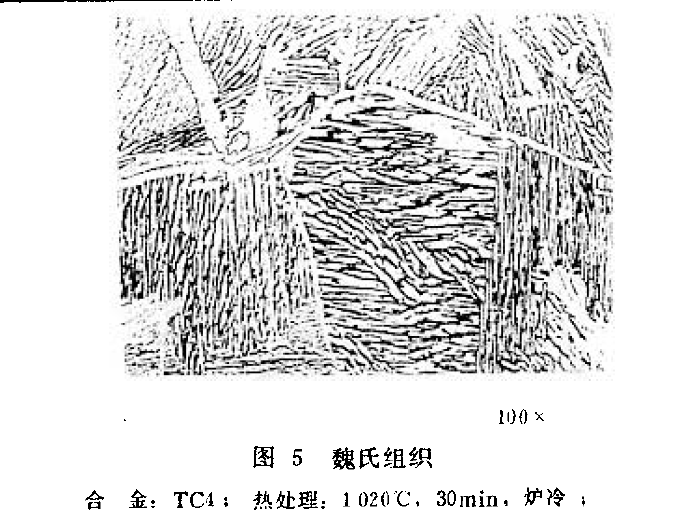

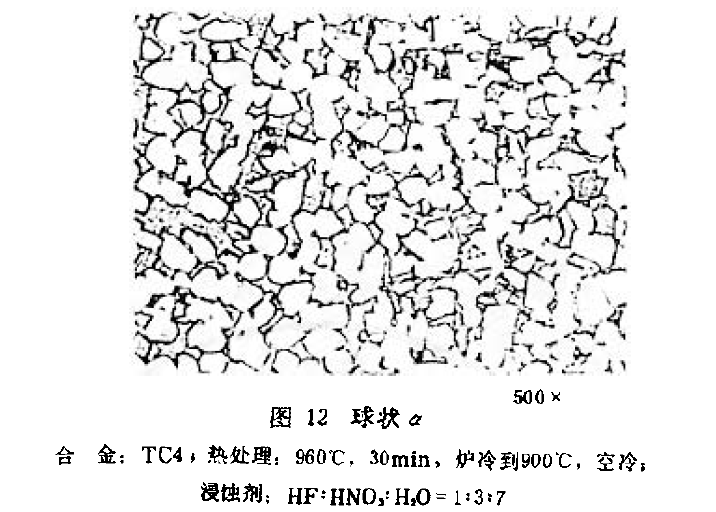

第一张和第二张应该是退火态的显组织，第三张是相变点以上保温晶粒长大后水淬冷却的组织，整个晶界a围成的晶粒是一个β晶粒，在β晶粒上析出针状a；第四张好像是相变点以下距离相变点较远的固溶或退火组织，而且初生a球化不好，先前加工的变形量不够，白色的颗粒都是初生a，晶粒之间是β。 另外，就是要明确知道该TC4实际测量的相变温度是多少？然后根据相变温度制定固溶工艺，比如相变点以下30-50℃保温60min左右出炉水冷，这才是一般的TC固溶热处理工艺。 |
2楼2014-10-24 14:22:04
followgirl
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 85.8
- 散金: 1
- 帖子: 88
- 在线: 131.5小时
- 虫号: 2725250
- 注册: 2013-10-15
- 专业: 零件加工制造
3楼2014-10-24 18:59:07
zgj8613
新虫 (正式写手)
- 应助: 37 (小学生)
- 金币: 2571.8
- 散金: 1
- 红花: 3
- 帖子: 387
- 在线: 144.9小时
- 虫号: 343764
- 注册: 2007-04-12
- 性别: GG
- 专业: 金属材料
4楼2014-10-24 20:01:00
