三轴压缩仪（SJ-1A.G）中的双层体变管-排水管-以及反压力阀的问题
|
|

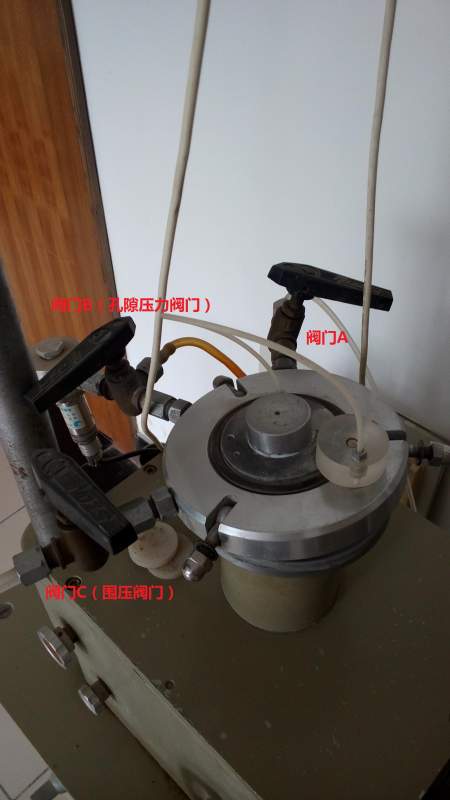

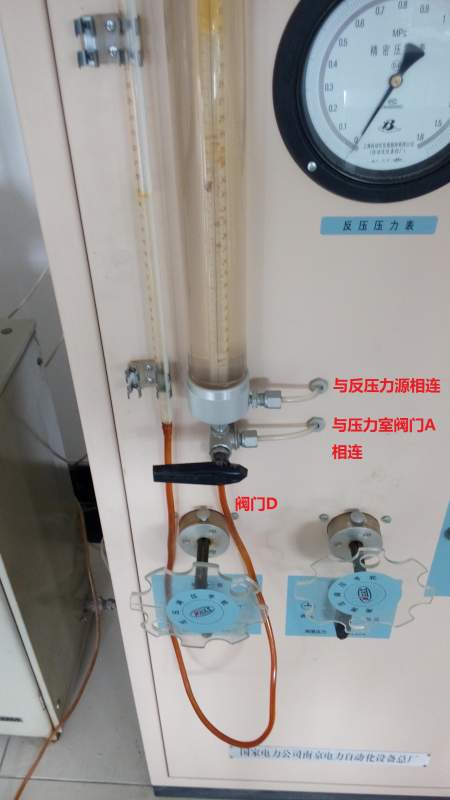

见附图：老式的SJ-1A.G三轴剪力仪部分构造：双层体变管，排水管，压力室，及阀门若干。阀门A与试样相连，阀门B与基座底部相连，阀门C与压力室相连，阀门D与双层体变管相连。 我的理解是： 1. 阀门A是反压力阀门，阀门D是体变管阀门。 2. 当不做反压要求的时候，阀门A起到排水阀的作用。即，打开状态的时候，试样排水到排水管（双层体变旁边的那个），此时阀门D打开与否，都不影响排水排到排水管。 3. 当做反压要求的时候，阀门A自然是打开状态，并且，必须将阀门D同时打开，排水才能排到双层体变管里去。 我的理解对吗？有做过类似的帮我解答一下。谢谢。  IMG_20141022_105055.jpg  IMG_20141022_105108.jpg |
