[交流] 我的udf热流计算之后图怎么这么难看已有1人参与

应该是一个围绕圆点的放射状圆形啊，这是ansys验证过的公式

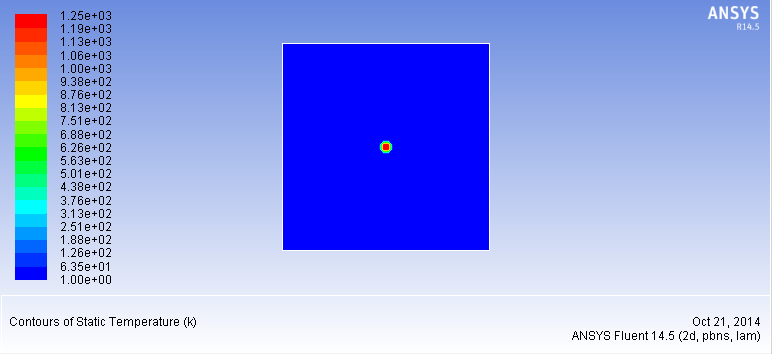

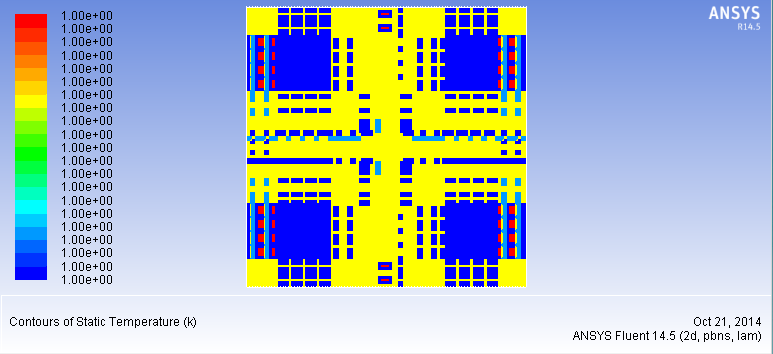

第一幅图是0.01的网格第二幅图是0.02的网格怎么回事网格不一样还差那么大啊
#include "udf.h"
DEFINE_PROFILE(heat_flux,t,i)
{
      real pos[ND_ND];
      real U=10;
      real I=2;
      real A=1;
      real P=A*U*I;
      real r=0.000010;
real distance;
      real qmax=P/(3.14*r*r);
      face_t f;
      begin_f_loop(f,t)
      {
            F_CENTROID(pos,f,t);
            distance=sqrt(pos[0]*pos[0]+pos[1]*pos[1]);
            F_PROFILE(f,t,i)=qmax*exp(-4.5*distance*distance/(r*r));
      }
      end_f_loop(f,t)
}



回复此楼

» 猜你喜欢

294求调剂已经有8人回复
324求调剂已经有14人回复
285求调剂已经有6人回复
一志愿上海大学生物学346 已经有3人回复
322求调剂：一志愿湖南大学材料与化工（085600），已过六级。已经有16人回复
调剂已经有10人回复
283求调剂已经有7人回复
0703调剂已经有6人回复
288环境专硕,求调材料方向已经有6人回复
求调剂已经有5人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2014-10-21 09:47:36

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

死天

专家顾问 (著名写手)

专家经验: +60
应助: 399 (硕士)
金币: 3648.9
红花: 89
帖子: 1336
在线: 443.8小时
虫号: 2643057
注册: 2013-09-09
专业: 流体力学
管辖: 仿真模拟

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

用这个
begin_f_loop_all
end_f_loop_all
再试试
