[求助] 分析EIS图 已有3人参与

小弟我第一次测EIS不是会分析，大家帮忙看看这个图，是一个半圆还是两个半圆啊，经常使用EIS的高手还请帮忙分析一下啊！

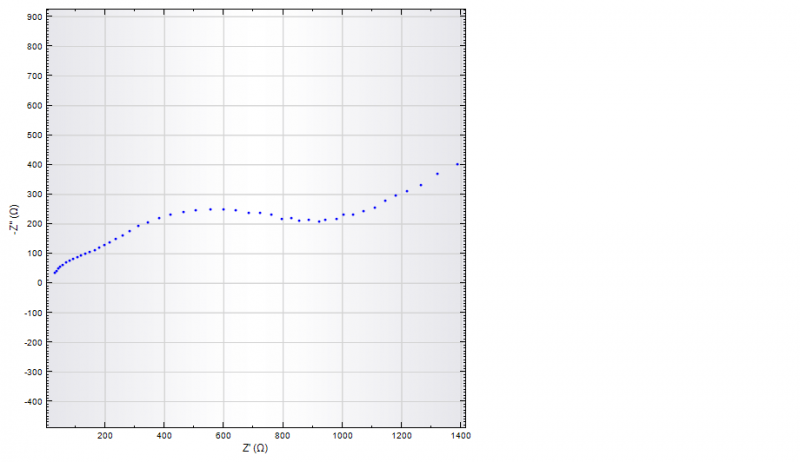

分析EIS图
回复此楼

» 猜你喜欢
1楼 2014-10-20 21:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哥本哈根026

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从另外两个bode图可以明显看出来。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-10-20 21:28:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yupeng2012

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 哥本哈根026 at 2014-10-20 21:28:42
从另外两个bode图可以明显看出来。

您好，能在指点一下从bode图中，是如何看出来的吗，我从来没有分析过这个
分析EIS图-1

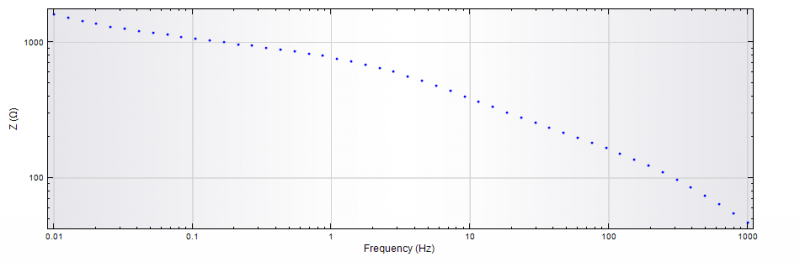

Bode modulus.png


分析EIS图-2

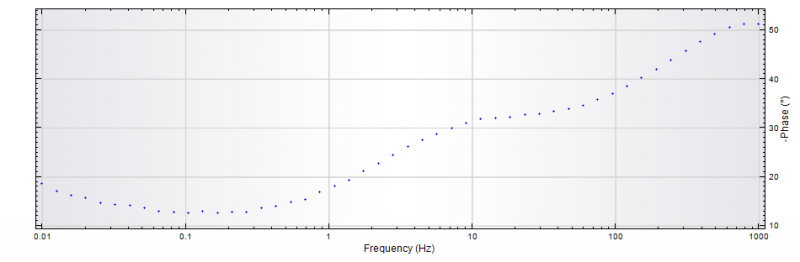

Bode phase.png
赞一下 回复此楼
3楼2014-10-20 21:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渐图自强

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
两个半圆，因为bode相图出现两个峰
赞一下 回复此楼
踏实谋划，勇敢前进
4楼2014-10-20 22:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哥本哈根026

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by yupeng2012 at 2014-10-20 21:44:59
您好，能在指点一下从bode图中，是如何看出来的吗，我从来没有分析过这个

Bode modulus.png

Bode phase.png
...

两个谷和两个峰，对应于两个时间常数。

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-10-20 23:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
采用两个半圆进行拟合试试
赞一下 回复此楼
天地任我行
6楼2014-10-21 09:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
