[求助]
图像的频谱图对分析滤波有什么作用？ 已有2人参与
|
|

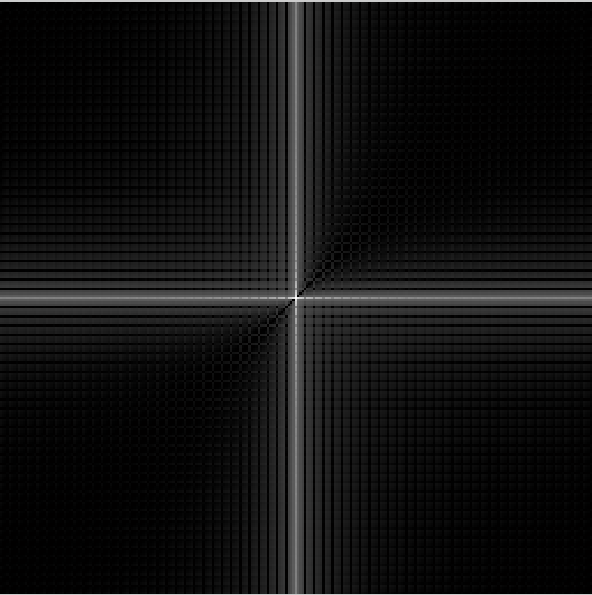

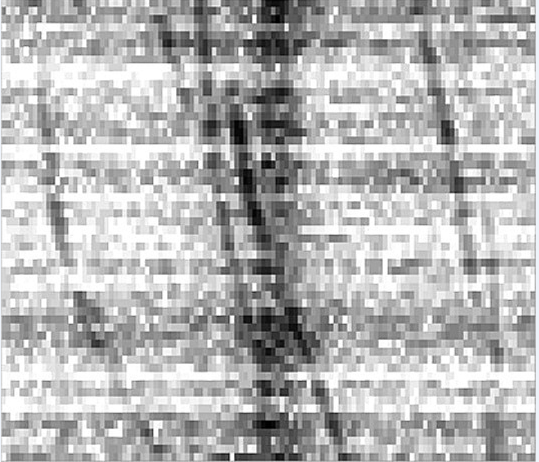

这是我要处理的图片，需要将其中的黑色曲线提取出来，滤除其他干扰，试了一些空间滤波的方法，感觉作用不大。 下面是我通过这幅图片得到的频谱图，将变换原点移到了频率矩形中心并作了一个对称。 请教高手，如何利用得到的频谱图根据我的目标设置滤波器。怎么分析这个频谱？谢谢  原图.png  频谱.png |
回复此楼» 收录本帖的淘帖专辑推荐
 淘淘，然后再掏掏 |
» 猜你喜欢
面上合作单位盖章
已经有9人回复
-
面上函评意见出来了，像什么等级？
已经有17人回复
-
为什么国自然不能直接公布
已经有5人回复
-
梦想
已经有7人回复
-
学科评审组评审是指会评吗？
已经有4人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有14人回复
-
小白求助 投论文要求的highlights应该如何写
已经有4人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有12人回复
-
怎么看青基中了没有啊
已经有6人回复
-
国社科又开始会评了，不知道这次命运如何
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 图像处理中的各种滤波处理如何在matlab中实现
已经有4人回复
- 西安电子科技大学清单
已经有17人回复
- 【求组】用matlab的fft求空间频谱
已经有8人回复
- 用matlab运行代码出不来图像 ！！
已经有3人回复
- 哪位大神来指导下数字信号处理怎么学，感激不尽
已经有30人回复
- 利用Matlab模拟空间滤波实验
已经有43人回复
- 请问为什么信号处理中要用频域分析？
已经有6人回复
- 理解数字信号处理的三把钥匙
已经有37人回复
- 图像中一些固定点的噪声如何去掉？
已经有10人回复
- 图像变换 傅立叶频谱图.rar
已经有59人回复
- 傅立叶变换的物理意义
已经有9人回复
gorgan
木虫之王 (文学泰斗)
无意苦争春
- 应助: 698 (博士)
- 贵宾: 3.457
- 金币: 135818
- 散金: 4559
- 红花: 988
- 沙发: 9410
- 帖子: 164073
- 在线: 7070.6小时
- 虫号: 2539501
- 注册: 2013-07-10
- 性别: GG
- 专业: 计算数学与科学工程计算
2楼2014-10-21 13:25:26
3楼2014-10-21 14:51:04
gorgan
木虫之王 (文学泰斗)
无意苦争春
- 应助: 698 (博士)
- 贵宾: 3.457
- 金币: 135818
- 散金: 4559
- 红花: 988
- 沙发: 9410
- 帖子: 164073
- 在线: 7070.6小时
- 虫号: 2539501
- 注册: 2013-07-10
- 性别: GG
- 专业: 计算数学与科学工程计算
4楼2014-10-21 15:49:16
5楼2014-10-22 10:33:42
匿名
用户注销 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 1893.6
- 散金: 1246
- 红花: 1
- 沙发: 1
- 帖子: 477
- 在线: 227.6小时
- 虫号: 0
- 注册: 2013-05-09
- 专业: 天体测量和天文地球动力学
6楼2014-10-22 22:43:34
【答案】应助回帖
|
你这类图像并不好处理，噪音不规则。下面是我的建议。 第一步，去掉横向的白色“划痕”：取阀值，取出划痕的位置，然后做image inpainting，建议用BM3D之类的image prior。 http://www.cs.tut.fi/~foi/GCF-BM3D/index.html#ref_papers 第二步，图像分割：最好用supervised segmentation，算法很多，我推荐一个，但你也可以找到其他算法。 http://epubs.siam.org/doi/abs/10.1137/060669358 当然，办法不是唯一的，你可以发挥自己创造力。另外，不要希望算法拿来用就可以解决问题，很多时候要对已有算法进行适当修改，但这也是科研的乐趣所在。 |
7楼2014-10-24 01:27:47
