[求助] fluent分析螺旋桨水动力情况的时候,力的方向不对,而且力非常小,这是为什么呢? 已有1人参与

各位大神,你们好。我使用fluent计算螺旋桨的水动力情况时,螺旋桨推力的方向是错误的,而且非常小,只有几十N。请问这是为什么呢?

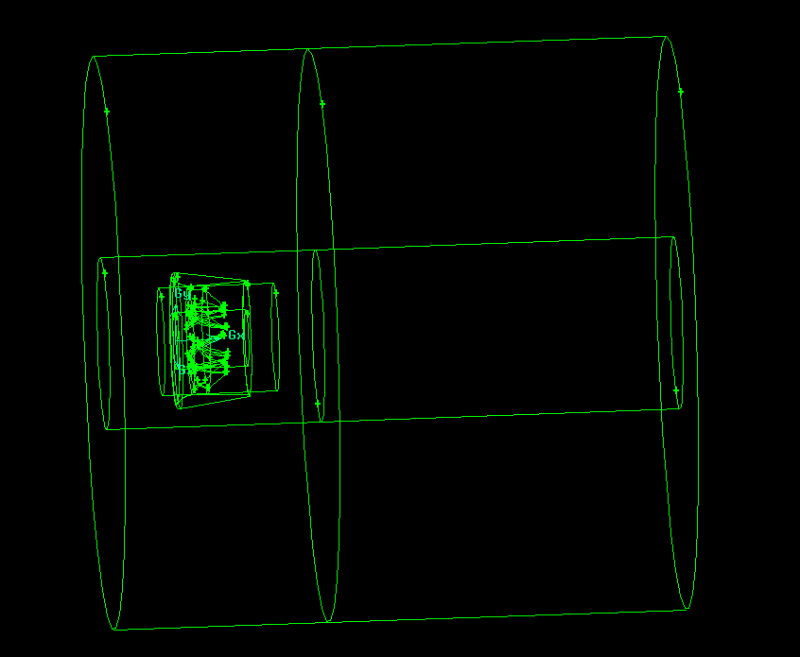

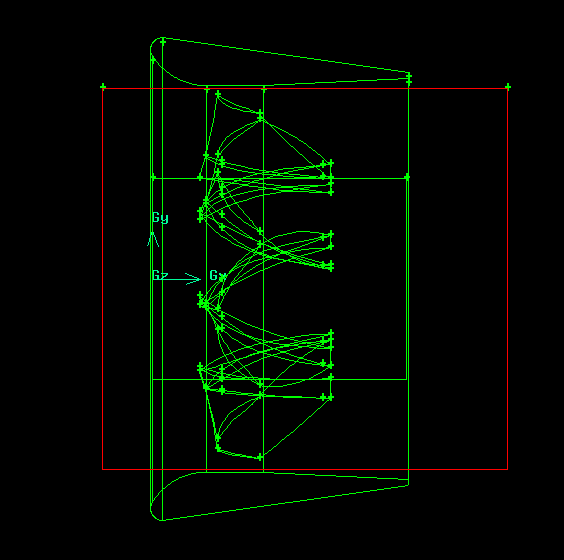

采用的是MRF模型,螺旋桨壁面设置为可旋转壁面,无滑移,速度入口,outflow为出口边界条件,螺旋桨旋转区域和静止区域的面(如下面第二张图,红色部分的面)采用interface进行数据交流。刚入门不久,请问这对吗?为什么会出现这样的情况呢?如有回复,非常感谢~~

fluent分析螺旋桨水动力情况的时候,力的方向不对,而且力非常小,这是为什么呢?


fluent分析螺旋桨水动力情况的时候,力的方向不对,而且力非常小,这是为什么呢?-1
回复此楼
让我们忘了那片海 让我们来世再从来~
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
能不能给出更为清晰的3D图?第二,是不是有挠率了?

如果有挠率,用动网格最简单。
2楼2014-10-20 12:34:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujieseu

金虫 (著名写手)

引用回帖:
2楼: Originally posted by 死天 at 2014-10-20 12:34:02
能不能给出更为清晰的3D图?第二,是不是有挠率了?

如果有挠率,用动网格最简单。

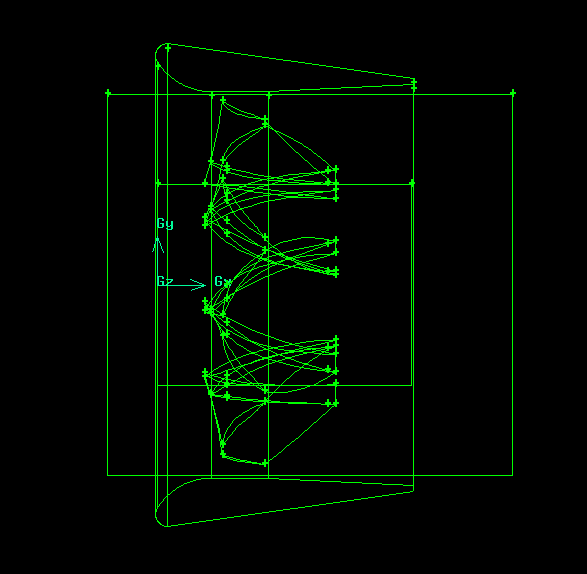

请问一下挠率是什么意思?什么叫有挠率呢?3D图是这样的,能看的清吗?
fluent分析螺旋桨水动力情况的时候,力的方向不对,而且力非常小,这是为什么呢?-2

让我们忘了那片海 让我们来世再从来~
3楼2014-10-20 13:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujieseu

金虫 (著名写手)

引用回帖:
2楼: Originally posted by 死天 at 2014-10-20 12:34:02
能不能给出更为清晰的3D图?第二,是不是有挠率了?

如果有挠率,用动网格最简单。

关键是我这力的方向是反的,这是为什么呢?
让我们忘了那片海 让我们来世再从来~
4楼2014-10-20 13:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
hujieseu: 金币+10, ★有帮助 2014-10-20 17:32:07
在确定一个旋转部件的时候,要考虑,曲率和挠率。

曲率是投影在基准平面内的,挠率是表示与这个平面之间的关系。

如果一个旋转部件有挠度的话,那么它在旋转的过程中就不能仅仅考虑单一的旋转了

以XOY作为旋转基准平面,以OZ作为挠度方向。当XOY旋转时,OZ方向的受力实际与其挠度息息相关的。

在XOY运动微小一段,对应着OZ就会相应的运动一段。

想要更好明白这一点,就去找个弹簧,旋转一下就明白了。
5楼2014-10-20 13:24:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujieseu

金虫 (著名写手)

引用回帖:
5楼: Originally posted by 死天 at 2014-10-20 13:24:10
在确定一个旋转部件的时候,要考虑,曲率和挠率。

曲率是投影在基准平面内的,挠率是表示与这个平面之间的关系。

如果一个旋转部件有挠度的话,那么它在旋转的过程中就不能仅仅考虑单一的旋转了

以XOY作为 ...

那请问一下,那怎么判断我的这个模型是否有挠率呢?并且,我这里力的方向是反的,这个和未考虑挠率有关吗?
让我们忘了那片海 让我们来世再从来~
6楼2014-10-20 15:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by hujieseu at 2014-10-20 15:25:47
那请问一下,那怎么判断我的这个模型是否有挠率呢?并且,我这里力的方向是反的,这个和未考虑挠率有关吗?...

你自己建立的模型,你自己不清楚。。。。。先百度一下看看挠率是如何定义的,然后找几篇中文看看。螺旋桨运动的文章太多了吧
7楼2014-10-20 15:58:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujieseu

金虫 (著名写手)

引用回帖:
7楼: Originally posted by 死天 at 2014-10-20 15:58:20
你自己建立的模型,你自己不清楚。。。。。先百度一下看看挠率是如何定义的,然后找几篇中文看看。螺旋桨运动的文章太多了吧...

好吧,我看的文章里面都没有提到什么挠率,我试试,谢谢
让我们忘了那片海 让我们来世再从来~
8楼2014-10-20 17:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l.jw

新虫 (小有名气)

楼主,你这个问题解决了吗?我也是同样的问题,我把转速设置为1200转,我的螺旋桨直接大概是80mm,推力才几N,而且,推力波动的非常大。
9楼2015-06-04 22:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l.jw

新虫 (小有名气)

另外,我同样设置的螺旋桨边界是运动的,如果把边界设置为stationary wall 也是可以计算的,但是不知道是不是正确的?在网上看过有二维的滑移网格模型,没有设置搅动区域的边界为运动,楼主可否交流一下?
10楼2015-06-04 22:07:29
