[求助] 燃料电池阻抗谱阴极极化电阻 已有2人参与

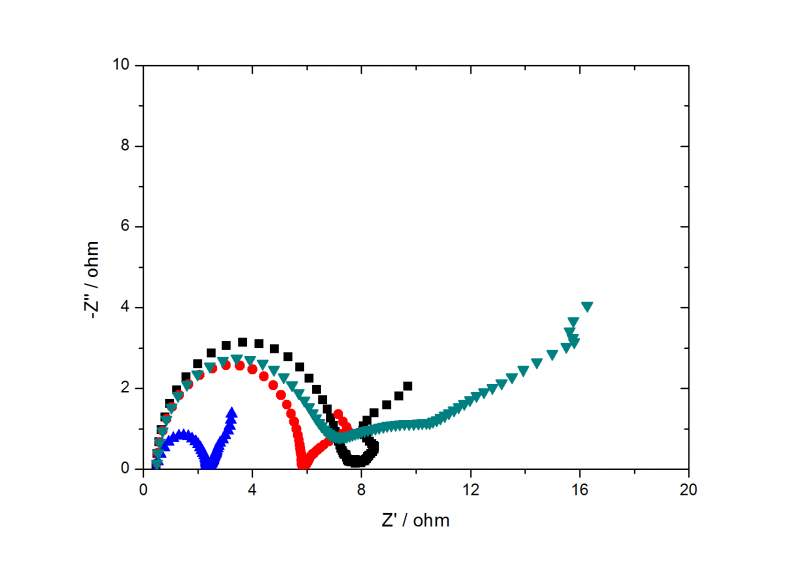

本人测了一个对称的三部件燃料电池的阻抗谱,600-400度,空气中。但是应该如何读取阴极的计划电阻呢?请教别人说,中间这个半圆在横轴上的截距(可以说直径吧)算是阴极和阳极的总计划电阻,然后除以2可以得到阴极的计划电阻。但是,看图中,绿色的线中间的半圆与横轴并没有交点,该如何确定这个截距呢??求指点。谢谢

燃料电池阻抗谱阴极极化电阻
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abc123cba

管理员

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
futuredoctor: 金币+4 2014-10-27 17:14:10
建议仔细研读关于EIS图谱的含义及分析拟合方法
2楼2014-10-20 12:36:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

futuredoctor

超级版主

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

引用回帖:
2楼: Originally posted by abc123cba at 2014-10-20 12:36:01
建议仔细研读关于EIS图谱的含义及分析拟合方法

谢谢。 在写论文,希望得到target的问题答案的指导。
3楼2014-10-20 12:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfang

管理员

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!


【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
futuredoctor: 金币+6, 有帮助 2014-10-27 17:14:04
总的内阻(欧姆)是左边的截距。
电荷转移阻抗是那个半圆的半径,使用拟合的方法获得。
4楼2014-10-21 21:30:26
