[求助] 尼科尔棱镜为什么从71度磨成68度

天然方解石晶体的主截面总是与晶面相交成一个角度为70°53′和109°7′的平行四边形。
通常制作尼克尔棱镜时，会选取长度约为宽度三倍的优质方解石晶体，将两端磨去约3°，使其主截面的锐角由70°53′变成68°，然后将晶体沿着垂直于主截面及两端面的平面切开，把切开的面磨成光学面，再用加拿大树脂粘合在一起，将周围涂黑，就制成了尼科尔棱镜。
问题：为什么尼科尔棱镜 角度要是 68°

尼科尔棱镜为什么从71度磨成68度

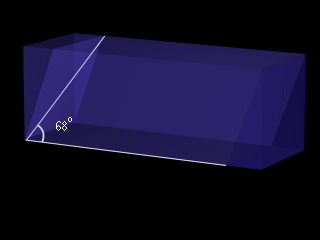

尼科尔棱镜为什么从71度磨成68度-1

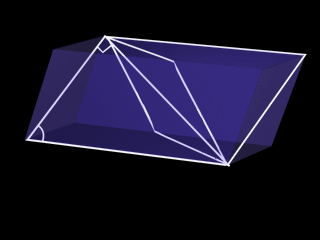

尼科尔棱镜为什么从71度磨成68度-2

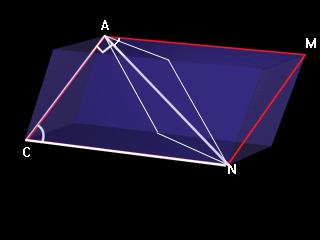

尼科尔棱镜为什么从71度磨成68度-3
回复此楼

» 猜你喜欢
成败由己，天道酬勤
1楼 2014-10-19 13:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbpjj

铜虫 (小有名气)

【答案】应助回帖

[物理原理] 自然光沿平行于棱边AM方向入射到第一块棱镜端面上，这时入射角为22度，进入棱镜后分为寻常光o光和非常光e光，o光以76度入射到加拿大树脂上，因入射角超过临界角度，所以发生全反射，而e光射到树脂上不发生全反射，从棱镜的另一端射出。 尼科尔棱镜是利用光的全反射原理与晶体的双折射现象制成的一种偏振仪器。 取一块长度约为宽度三倍的方解石晶体，将两端切去一部分，使主截面上的角度为68度。
赞一下 回复此楼
2楼2014-10-19 14:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L.wang

金虫 (小有名气)
引用回帖:
2楼: Originally posted by zbpjj at 2014-10-19 14:44:59
自然光沿平行于棱边AM方向入射到第一块棱镜端面上，这时入射角为22度，进入棱镜后分为寻常光o光和非常光e光，o光以76度入射到加拿大树脂上，因入射角超过临界角度，所以发生全反射，而e光射到树脂上不发生全反射， ...

因为“角ACN”被切成了68°，所以平行于棱边AM的入射角为22°，问题是为什么尼科尔棱镜的"角ACN"要明确被切成68°呢，是不是68度时，可利用光孔径角最大？
赞一下 回复此楼
成败由己，天道酬勤
3楼2014-10-20 00:16:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qfw_68

版主 (文坛精英)

有尾巴的青蛙

【答案】应助回帖

上述设计是为了保证io大于全反射角，使只有e光从端面输出。
37/76页：
http://wenku.baidu.com/link?url= ... 7Z4lFvIKv3DWvPFY80_
http://wenku.baidu.com/link?url= ... Q-bJPECj4hshfXS8Muq
赞一下 回复此楼
没有困难创造困难也要上网。
4楼2014-10-20 14:22:58
