| 查看: 937 | 回复: 3 | ||
MrMr_白新虫 (初入文坛)
|
[求助]
关于fluent的液氯管道泄漏扩散模型 已有1人参与
|
|

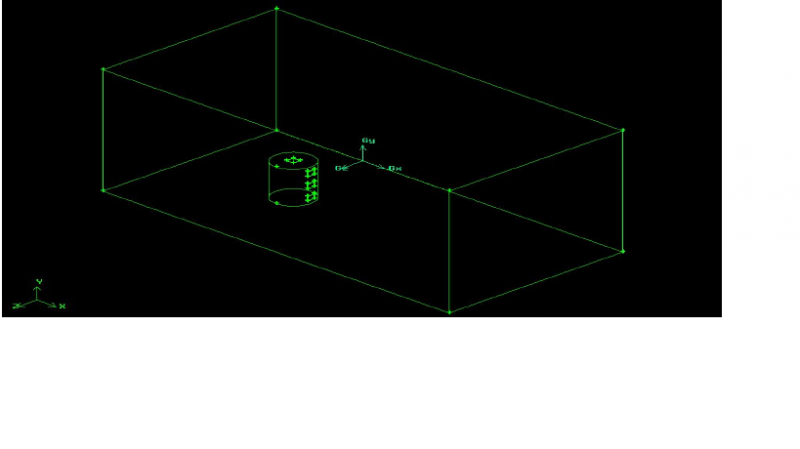

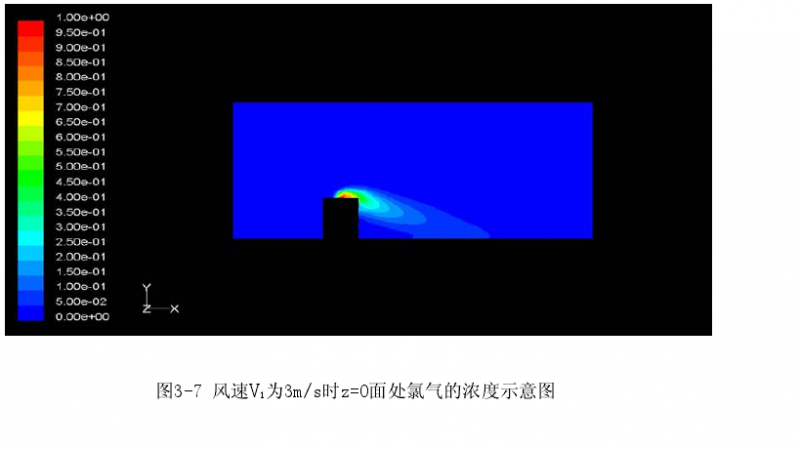

新手求助，现需要做一个液氯的管道泄漏扩散模型，考虑风速风向，找了一些资料，由于资料不够详尽所以一直没有还原出原模型，不知道是哪里出错了？资料中，泄漏口给速度入口条件，泄漏速度范围为 1～10 m/s；罐壁和地面设为固壁条件，静壁、无滑移；方体左面为自然风入口，设为速度入口条件，风力速度范围 1～10m/s；其余四面设为压力出口条件。选用隐式分离求解器进行定常计算，动量、湍动能、湍动耗散率的离散格式选用一阶迎风格式，应用压力速度耦合的 SIMPLE 算法。 现已知道要用组分传输模型，泄漏口是要开injections 吗，非稳态传输里的迭代步长多少合适？已经勾选了pot可是迭代运算时没有画图，另外要看如图中的气体扩散浓度云图该如何设置，希望各位大神能够给予帮助，非常感谢！！  无标题.png  无标题1.png |
回复此楼» 猜你喜欢
申博发邮件
已经有5人回复
-
各位大神，目前国内有哪些比较好用的逆合成软件？
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
国社科系统bug了，是不是要放榜了？
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
2楼2016-11-25 21:25:38
malasong9471
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 7327
- 红花: 29
- 帖子: 639
- 在线: 117.1小时
- 虫号: 4100890
- 注册: 2015-09-25
- 性别: GG
- 专业: 工程热力学
3楼2016-11-26 16:41:17
malasong9471
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 7327
- 红花: 29
- 帖子: 639
- 在线: 117.1小时
- 虫号: 4100890
- 注册: 2015-09-25
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
|
FLUENT CFD工程仿真实战指南_朱红钧编著_2014.09_352页.pdf_免费高速下载|百度网盘-分享无限制 http://pan.baidu.com/share/link? ... mp;amp;uk=796123101 |
4楼2016-11-26 16:43:56
