dayangshi2b木虫 (著名写手)
|
[求助]
请教workbench膜结构的流固耦合问题 已有1人参与
|
|

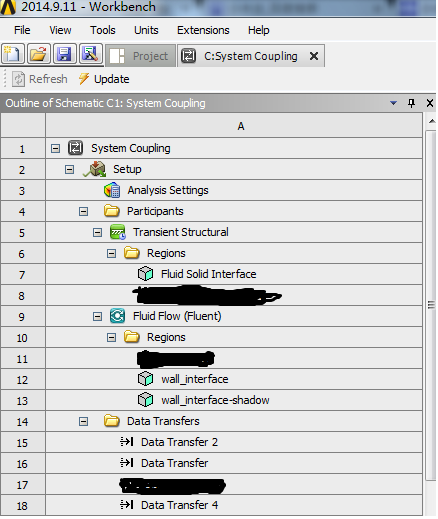

比如一片树叶在空气中自由下落，在流体中，树叶的上下表面受到空气的作用是不同的，所以fluent把树叶分为wall_interface和wall_interface-shadow两个面，而workbench的固体模块认为他整个树叶是一个平面（surface），暂且命名为fluid solid interface，所以在system coupling设置中，应该是wall_interface和wall_interface-shadow同时与fluid solid interface进行流固耦合的数据传递，但是在创建data transfer时，system coupling不允许wall_interface和wall_interface-shadow同时向fluid solid interface传force数据（会报错）。如图所示，data transfer是wall_interface向fluid solid interface传force，data transfer2是fluid solid interface向wall_interface传displacement，data transfer4是fluid solid interface向wall_interface-shadow传displacement，data transfer3无法生成（它本应该是wall_interface-shadow向fluid solid interface传force的。图中抹黑的部分无关本问题，这个图是分析另一个结构借用的）。流体部分传给固体部分的force显然得是上下表面的合力，现在只能下表面wall_interface传递force，这显然是不合理的。请问这个问题该怎么解决？是ansysworkbench模块的bug吗？ 无标题.png |
