[求助] 这类三维图示意图怎么画 已有5人参与

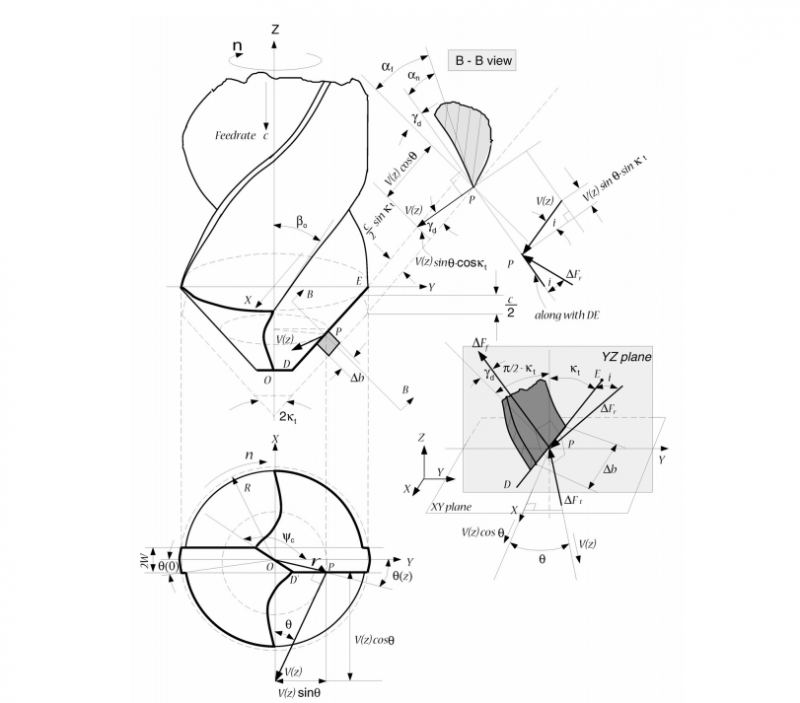

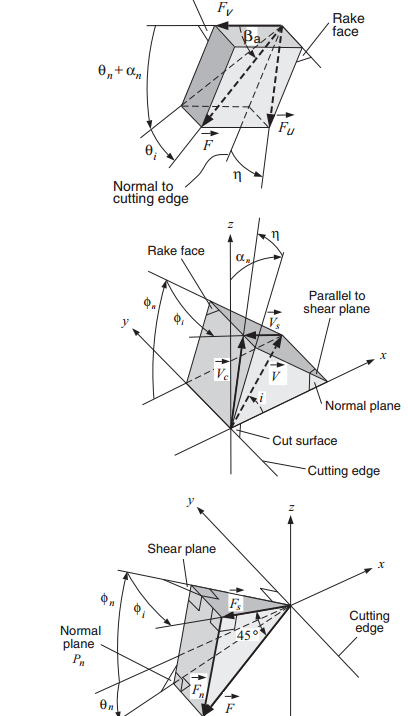

这是某书中的截图，经过放大原图知图是矢量图，也就是图是在某一个软件下直接完成导入的，而不是截图插入的。
问题来了，这种图一般什么软件完成的，UG方便画这种示意图么？

这类三维图示意图怎么画
Unnamed QQ Screenshot20141012093435.png


这类三维图示意图怎么画-1
Unnamed QQ Screenshot20141012094152.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
生命就是一场旅行，不要错过了路边的风景！
1楼 2014-10-12 09:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chengfzy

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
2012200838: 金币+3, ★有帮助 2014-12-03 09:55:46
三维软件画三维，然后生成二维cad图，可直接在二维cad里面修改，然后导出为wmf或emf格式。
也可以先将cad导出为wmf或emf格式，然后在其他软件（比如powerpoint）里面添加文字及注释
赞一下(1人) 回复此楼
2楼2014-10-12 12:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jc1984

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我一般用visio画这种图
赞一下 回复此楼
读二十年书不如养一头猪，读二十年书养不活一头猪；读二十年书不如做一头猪，读二十年书还不如一头猪！
3楼2014-10-12 20:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daniel_xu

木虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
2012200838: 金币+2 2014-12-03 09:55:34
3D软件完成三维建模，然后再导入2D图。出图根据软件不同，转成不同格式的矢量图。
赞一下 回复此楼
4楼2014-10-13 13:04:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ele001

金虫 (正式写手)

【答案】应助回帖

在word里面用画图工具可以直接画这种图，同样是矢量图。貌似原图也可能是word画的。
赞一下 回复此楼
真实的世界是寻找回来的世界......
5楼2014-10-15 22:20:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2012200838

新虫 (正式写手)
引用回帖:
5楼: Originally posted by ele001 at 2014-10-15 22:20:58
在word里面用画图工具可以直接画这种图，同样是矢量图。貌似原图也可能是word画的。

word画这种图？？？？你看第一个图，明星是建模软件画的嘛。
赞一下 回复此楼
生命就是一场旅行，不要错过了路边的风景！
6楼2014-10-16 17:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Schmitz

金虫 (正式写手)

【答案】应助回帖

用UG三维转二维，直接投影就好了
赞一下 回复此楼
7楼2014-10-17 15:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2012200838

新虫 (正式写手)
引用回帖:
7楼: Originally posted by Schmitz at 2014-10-17 15:31:17
用UG三维转二维，直接投影就好了

我记得以前学CATIA时有直接转化为二维图纸的命令，就是自己选择剖面，然后软件自动投影，很智能，剖面线、虚线什么的都是生成的。
不知道UG类似的命令在哪里.
赞一下 回复此楼
生命就是一场旅行，不要错过了路边的风景！
8楼2014-10-17 17:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
