cloudfox

金虫 (初入文坛)

[求助] 请问这种圆柱凸轮槽在二维图上怎么表示? 已有5人参与

有人做过类似的结构吗?
生成图纸以后怎么表示出来呢?

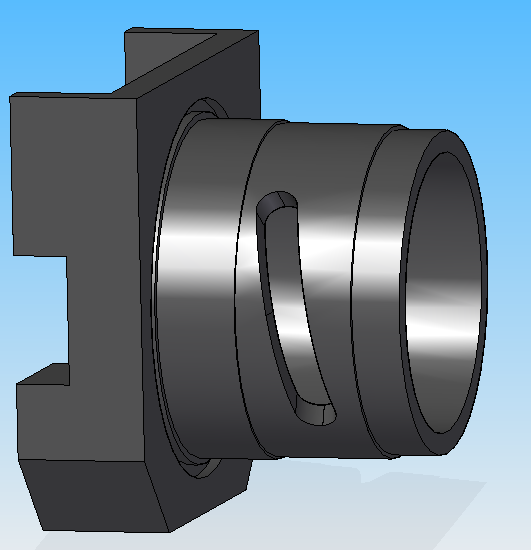

请问这种圆柱凸轮槽在二维图上怎么表示?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仆固离岸

木虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
cloudfox: 金币+1, 有帮助 2014-10-13 11:23:25
此零件最好直接用三视图表示,当然也可以用正等轴或斜二轴测图绘制出来。
分享你我的力量就能把对方的路照亮!
3楼2014-10-12 16:48:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 9 个回答

蝶恋花儿

金虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
cloudfox: 金币+1, 有帮助 2014-10-13 11:22:57
不管什么物体,就按基本的三视图加局部视图表示啦!
静待破茧化蝶。
2楼2014-10-12 13:45:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cloudfox

金虫 (初入文坛)

引用回帖:
3楼: Originally posted by 仆固离岸 at 2014-10-12 16:48:59
此零件最好直接用三视图表示,当然也可以用正等轴或斜二轴测图绘制出来。

感谢你和楼上二位,关键是怎么标注呢?
4楼2014-10-12 18:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖


感谢参与,应助指数 +1
cloudfox: 金币+1 2014-10-13 11:23:31
可用斜横截面的剖视图加表面局部视图来清楚表达槽的位置、形状和尺寸。

[ 发自手机版 http://muchong.com/3g ]
5楼2014-10-13 07:10:47
