[求助] 关于在fatigue做疲劳分析的问题

条件:现在要做一个桥壳的疲劳仿真  四种材料构成  循环载荷先加载再卸载类似于正弦波 幅值是9400N  频率是2.5HZ

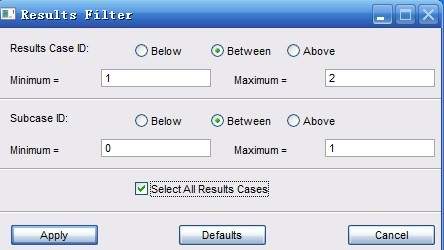

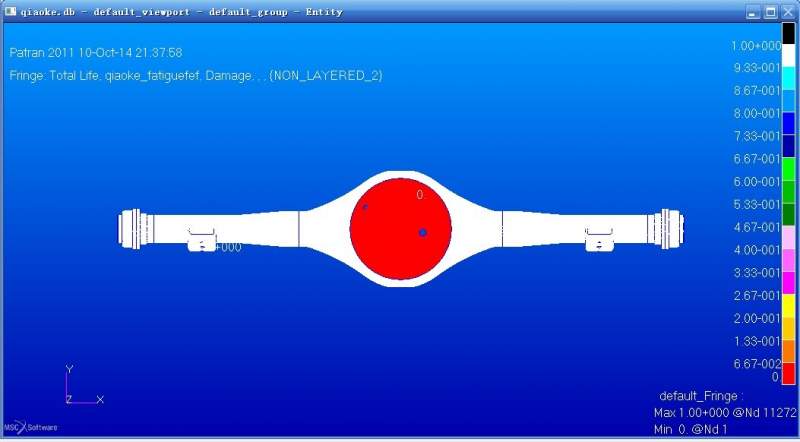

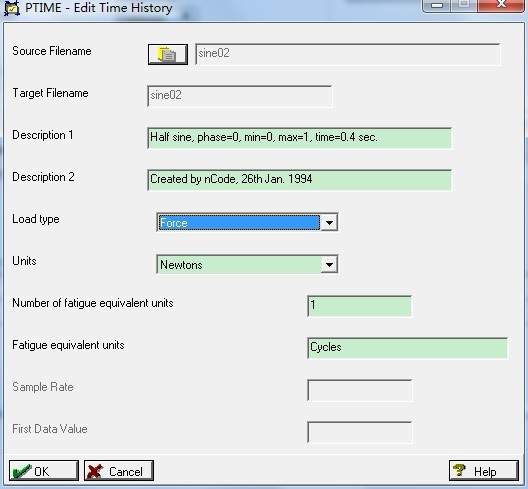

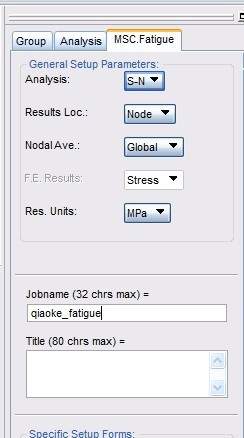

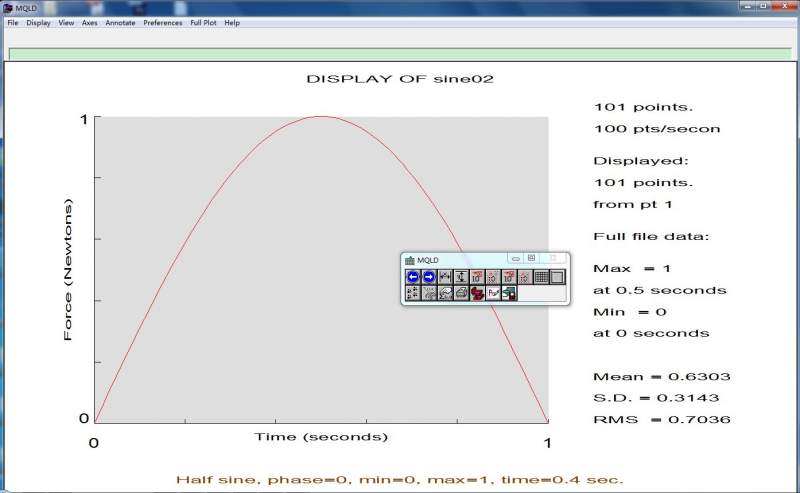

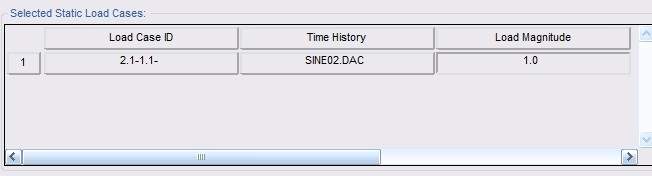

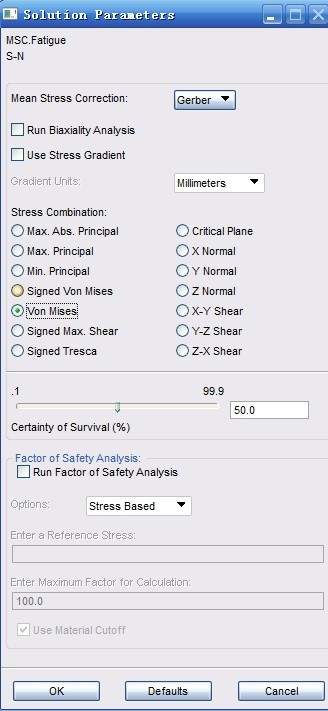

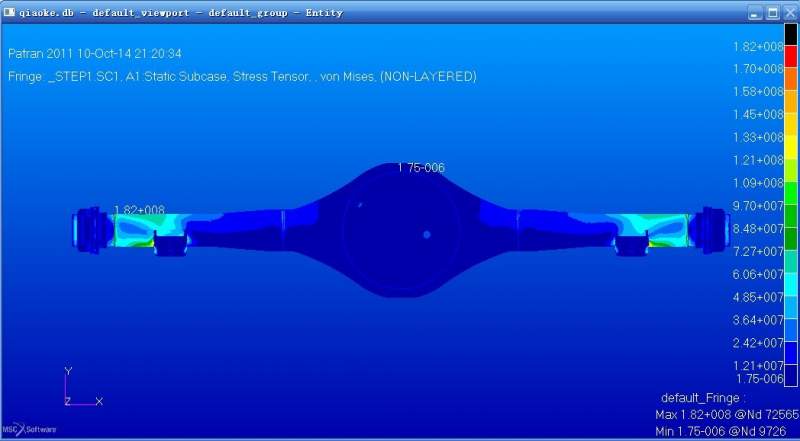

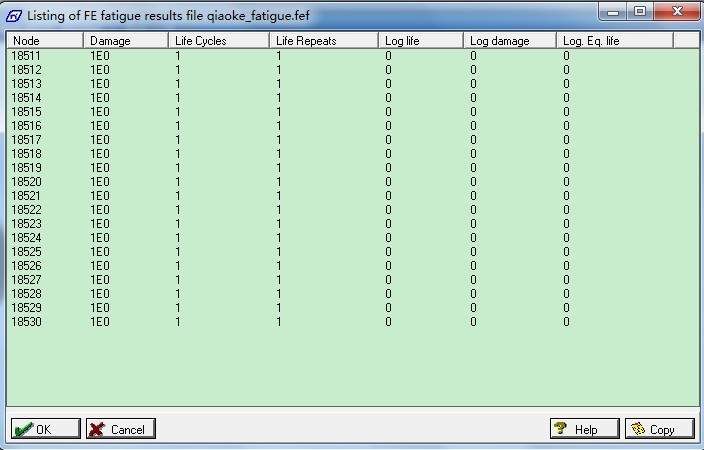

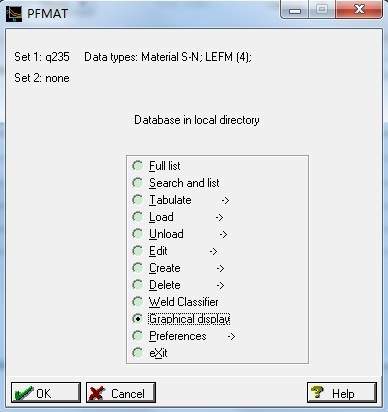

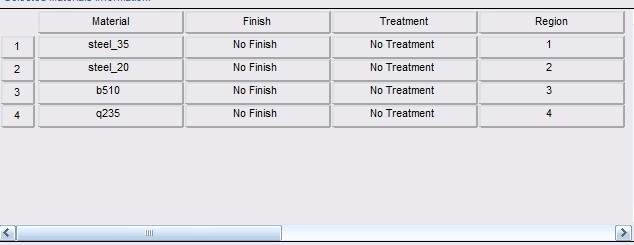

我是在HM中做前处理  载荷用最大的力  导入patran里面  用nastran求解 结果关于在fatigue做疲劳分析的问题  这个分析的最大应力不大于材料的UTS   接下来是做疲劳   1总体参数关于在fatigue做疲劳分析的问题-1   2定义求解参数关于在fatigue做疲劳分析的问题-2     3定义材料  定义了四种材料 并分配到不同部件关于在fatigue做疲劳分析的问题-3  关于在fatigue做疲劳分析的问题-4    4 定义载荷并关联  关于在fatigue做疲劳分析的问题-5  (这里我将周期改成0.4)  关于在fatigue做疲劳分析的问题-6   关于在fatigue做疲劳分析的问题-7   关于在fatigue做疲劳分析的问题-8     结果 关于在fatigue做疲劳分析的问题-9  关于在fatigue做疲劳分析的问题-10   关于在fatigue做疲劳分析的问题-11    哪位大神能帮我评估下可能哪个环节出问题了呢??
