[求助] 新人求助：tecplot画图遇到的奇怪问题 已有2人参与

做LBM圆柱绕流计算后将数据导入tecplot画contour图，发现边界变成了附件中的样子，同样的数据用matlab画图没有异常。

新人求助：tecplot画图遇到的奇怪问题

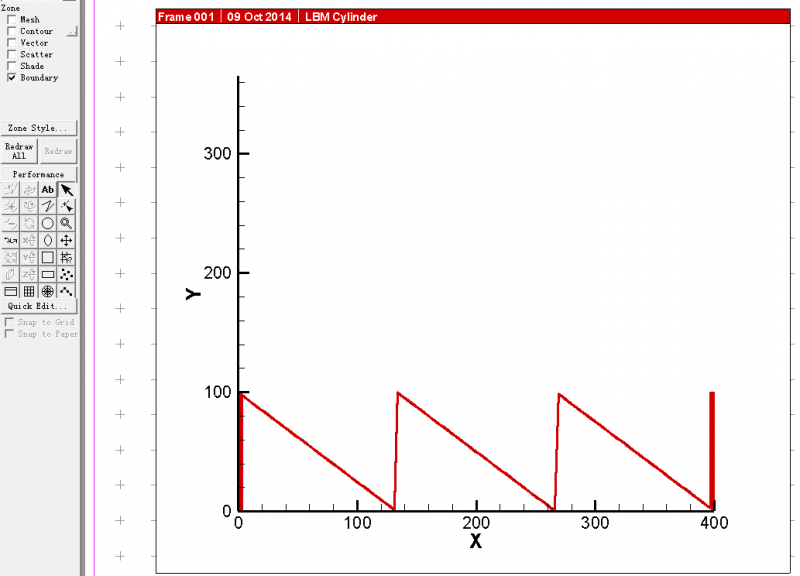

附件一


新人求助：tecplot画图遇到的奇怪问题-1

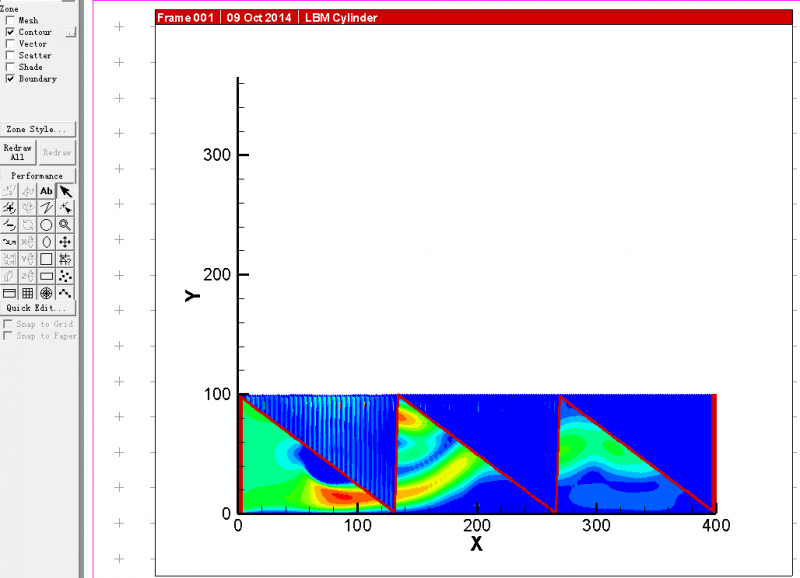

附件二
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我低头沉默但坚定！
1楼 2014-10-10 16:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤独的漫步

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
感觉像是 读入tecplot的文件的开始部分出问题了，可能是开始你给了X=。。。，Y=。。。，但是下面的实际数据量和这个不符合
赞一下 回复此楼
你必须非常努力，才能看起来毫不费力
2楼2014-10-10 21:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ashzing

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 孤独的漫步 at 2014-10-10 21:32:01
感觉像是 读入tecplot的文件的开始部分出问题了，可能是开始你给了X=。。。，Y=。。。，但是下面的实际数据量和这个不符合

谢谢您的帮助
已检查过 应该不是这个原因 而且vector图是正常的
赞一下 回复此楼
我低头沉默但坚定！
3楼2014-10-11 08:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bb_polarlight

金虫 (小有名气)

【答案】应助回帖

★ ★
ashzing: 金币+2, ★★★★★最佳答案, 摸索的时候已经发现这个问题，但还是很感谢 2014-10-26 11:09:02
可能是头文件中的网格信息没有写对，试着对换I和J方向的网格数试试。
赞一下(1人) 回复此楼
4楼2014-10-21 09:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ashzing

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by bb_polarlight at 2014-10-21 09:53:19
可能是头文件中的网格信息没有写对，试着对换I和J方向的网格数试试。

查明的确是这个问题！
赞一下 回复此楼
我低头沉默但坚定！
5楼2014-10-21 10:37:58
