[求助] abaqus桁架分析，计算后变形很异常！ 已有2人参与

各位大神，我照着书上的例题做了一个简单的abaqus桁架模型，加载后计算，发现变形非常异常，求解救！下面上图。

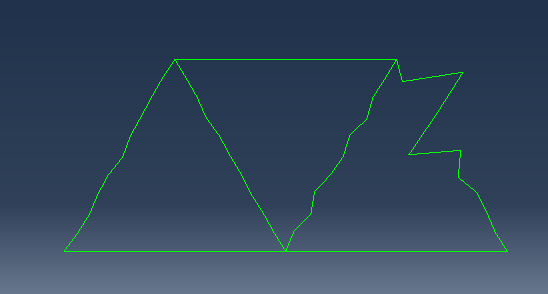

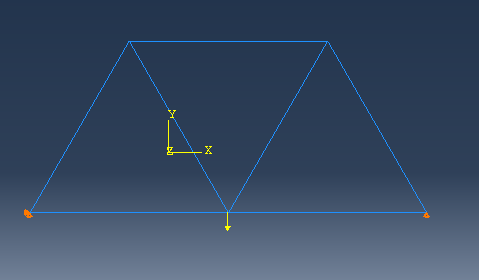

加载情况如1.png,计算后的变形如2.png,计算数据都来自书上，准确无误。而且本人前几天才跑了这个程序，都很正常，从昨天开始就出现这种情况，希望高手解救！谢谢！

abaqus桁架分析，计算后变形很异常！


abaqus桁架分析，计算后变形很异常！-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
自由，在于勇敢
1楼 2014-10-10 08:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujince

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
姚泥鳅: 金币+4, ★★★★★最佳答案 2014-10-15 08:03:37
一根杆件只划一个单元试试。
赞一下(2人) 回复此楼
2楼2014-10-10 10:02:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

741132283ll

专家顾问 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
姚泥鳅: 金币+1, ★有帮助 2014-10-15 08:03:47
仔细检查下程序，看看是不是那个地方数据搞错了，还有不知道你有没有划分杆件，有的话应保证两边对称
赞一下 回复此楼
学习是一种习惯
3楼2014-10-10 10:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姚泥鳅

木虫 (小有名气)
引用回帖:
2楼: Originally posted by xujince at 2014-10-10 10:02:01
一根杆件只划一个单元试试。

对对对，就是你这个问题，我用的是桁架单元，一根杆见只能划分为一个单元，之前我就是划分为多个杆件，桁架单元之间不能传递弯矩，于是变形就是离散的、异常的。已解决，谢谢你！
赞一下(1人) 回复此楼
自由，在于勇敢
4楼2014-10-10 12:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenzing

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by 姚泥鳅 at 2014-10-10 12:12:41
对对对，就是你这个问题，我用的是桁架单元，一根杆见只能划分为一个单元，之前我就是划分为多个杆件，桁架单元之间不能传递弯矩，于是变形就是离散的、异常的。已解决，谢谢你！...

请教一下，abaqus在哪个地方将一根杆划分为一个单元？
赞一下 回复此楼
5楼2015-08-01 21:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

童子乐

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by tenzing at 2015-08-01 21:24:19
请教一下，abaqus在哪个地方将一根杆划分为一个单元？...

问题解决了吗 怎么把一根杆划分为一个单元   我也想知道  能说说吗
赞一下 回复此楼
6楼2015-11-02 14:10:56
